工业管路直动式压力调节减压阀结构

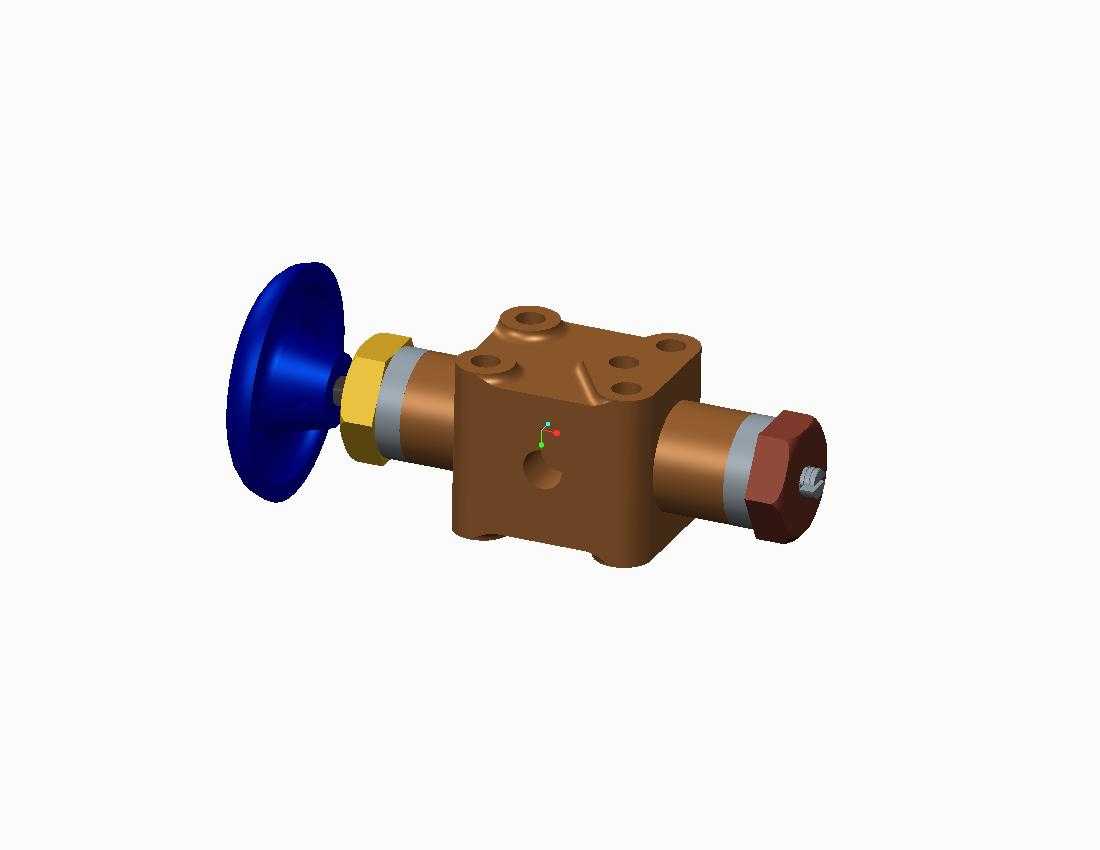

　　在工业流体输送、气动控制、液压动力回路的实际工况里，这类直动式减压阀是保障下游回路压力稳定的核心元件，常被布置在气源处理单元、液压站出口支路、工艺管路调压节点位置，避免上游压力波动冲击下游精密仪表、执行元件，也能防止超压引发的管路泄漏、元件损坏问题。从结构设计来看，这款阀采用块式集成阀体设计，主体为方形带安装孔的铸造结构，四个边角的安装沉孔可直接通过螺栓固定在阀块或安装面板上，不需要额外的安装支架，能大幅缩减集成阀组的整体占用空间，适配紧凑型气动控制柜、小型液压动力单元的布置需求。阀体两端分别设置调压操作端与压力输出端，左侧蓝色手轮为调压操作部件，采用大直径圆盘式设计，表面做防滑结构处理，

　　操作人员不需要额外工具就能手动旋转调节弹簧预紧力，以此设定下游输出的压力值，手轮与阀体之间设置黄色锁紧螺母，调压完成后可锁紧固定，避免设备运行过程中振动导致手轮移位、压力设定值漂移。阀体中部的通孔为流体流通通道，侧方的工艺孔用于内置阀芯、弹簧、密封件等核心组件，阀芯采用滑阀式结构，配合两端的密封衬套实现流体的节流调压，当出口侧压力超过设定值时，阀芯在介质压力与弹簧力的平衡作用下自动关小节流开度，降低流通面积实现降压，当出口压力低于设定值时，阀芯自动开大节流开度补充压力，全程动态平衡维持出口压力稳定。右侧的红褐色端盖为压力反馈腔的密封结构，内置密封垫防止介质外漏，端盖与阀体之间采用螺纹连接，方便后期拆解维护、

　　更换老化的密封件与失效弹簧。从安装边界来看，阀体的进出油口为同轴直通式设计，可直接对接同通径的管路接头，不需要额外的转接弯头，安装时需注意手轮操作侧预留足够的操作空间，方便后期现场调压操作，阀体安装面的平面度需控制在合理范围内，避免安装时螺栓紧固力不均导致阀体变形卡滞阀芯。这类阀件的设计没有采用复杂的先导控制结构，整体结构简单、零件数量少，工作可靠性高，适合中小流量、压力调节精度要求适中的通用工业工况，建模过程中严格还原了各零件的装配间隙、密封槽位置、安装孔位尺寸，可直接用于阀组集成设计的干涉检查、装配模拟，也能作为调压回路原理演示的三维教学素材，帮助设计人员理解直动式减压阀的工作原理与结构组成，在做设备选型时也能直接参考其安装尺寸完成管路布局设计，避免后期安装时出现空间干涉、接口不匹配的问题。
