卧式蒸汽机十字头传动连接结构

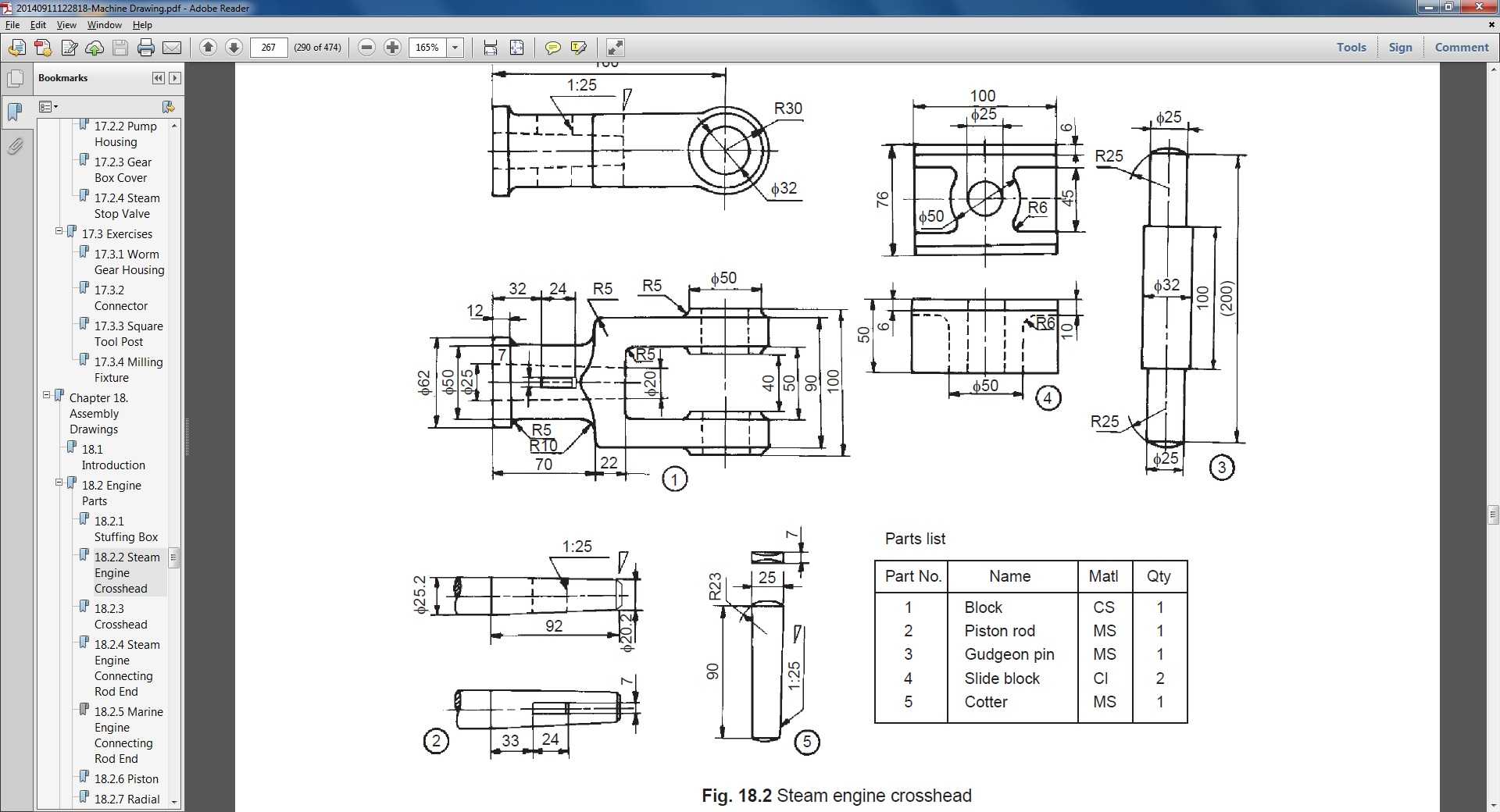

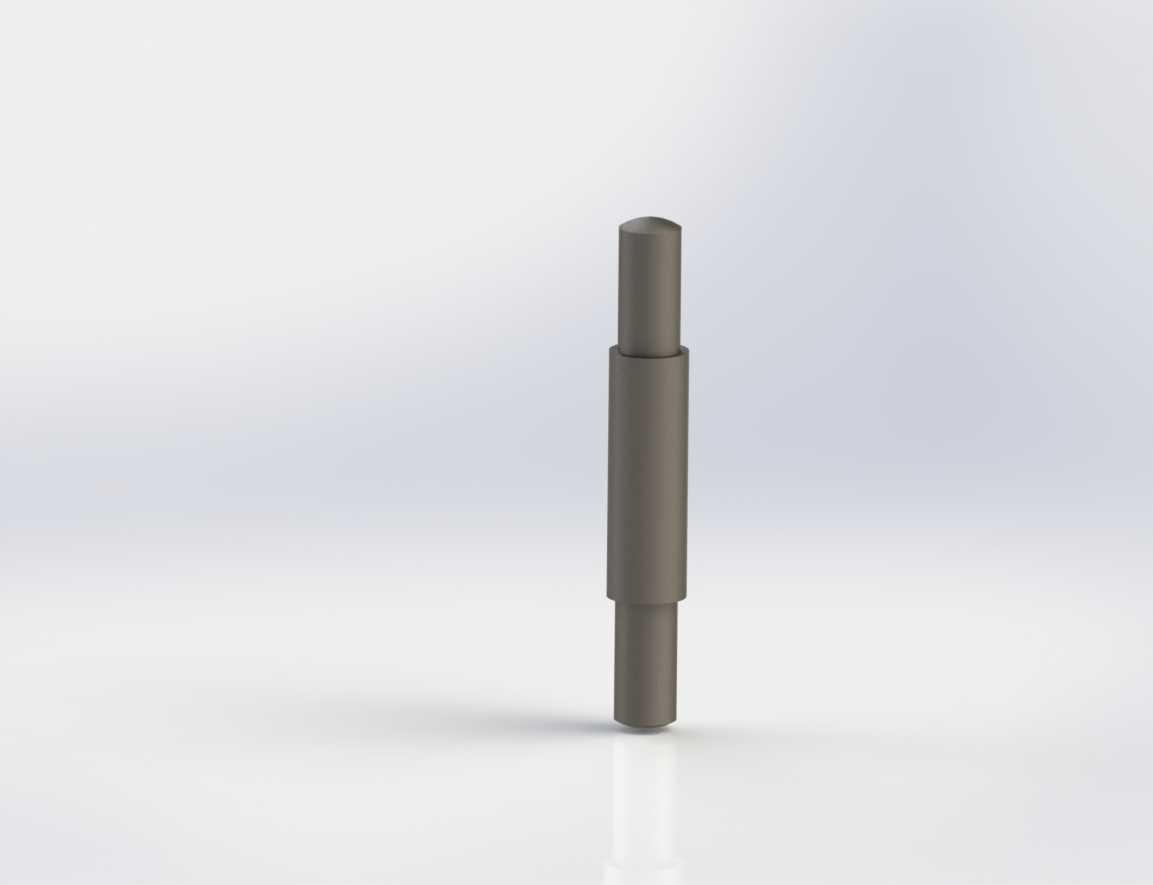

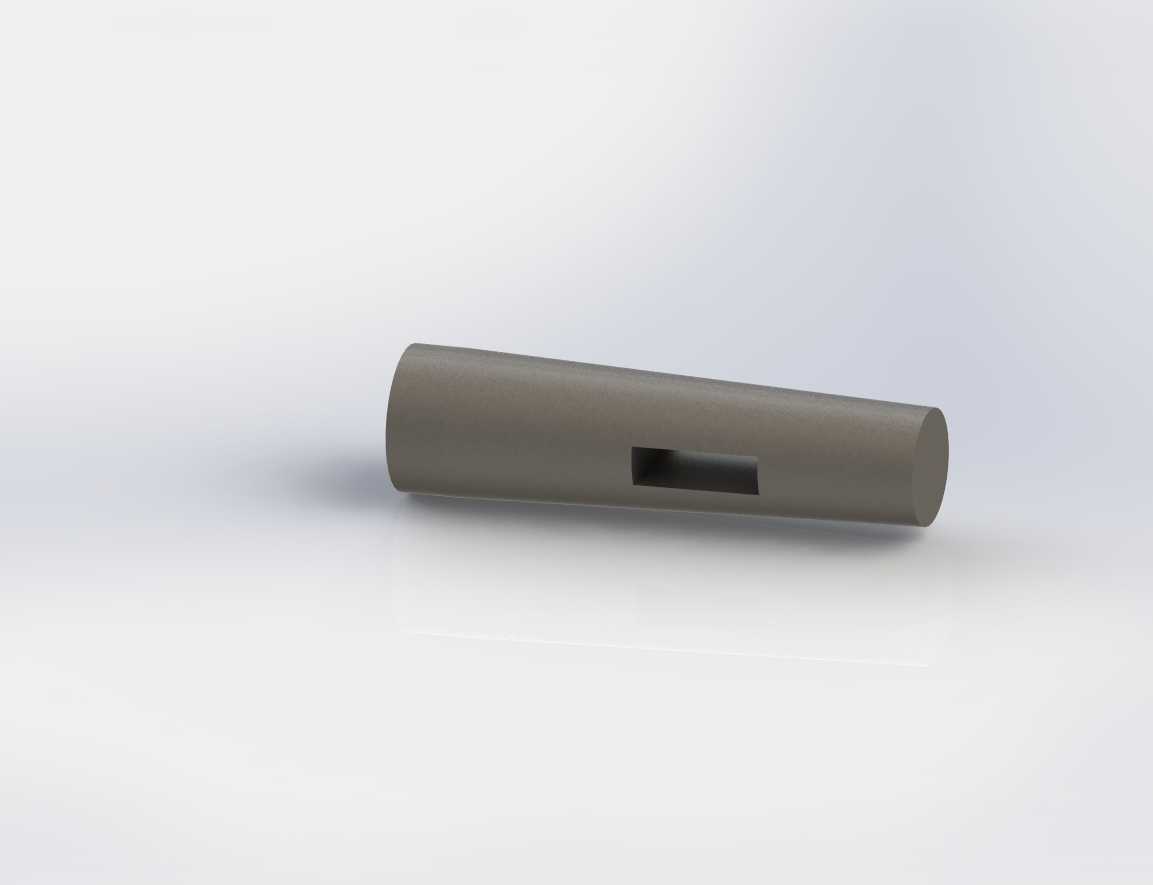

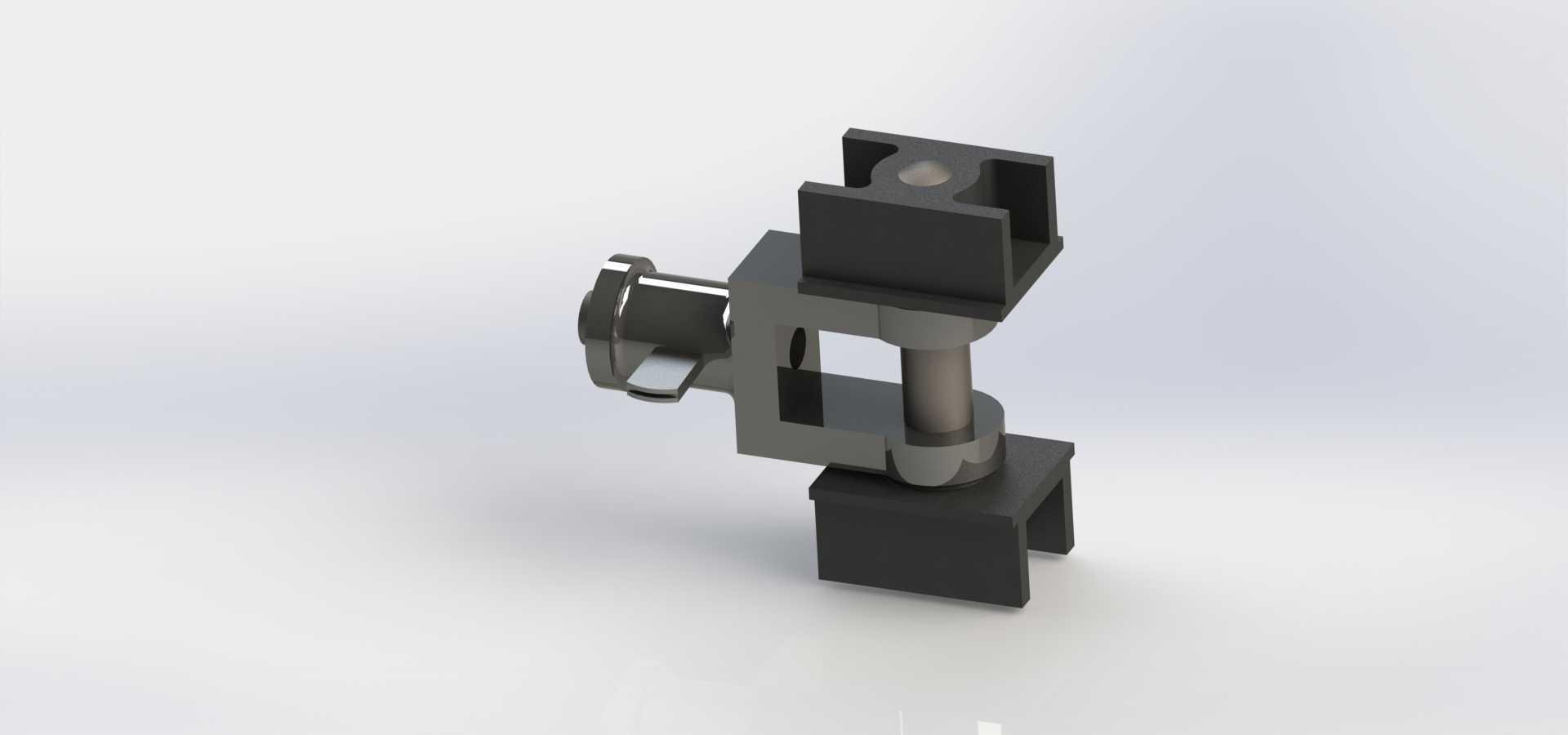

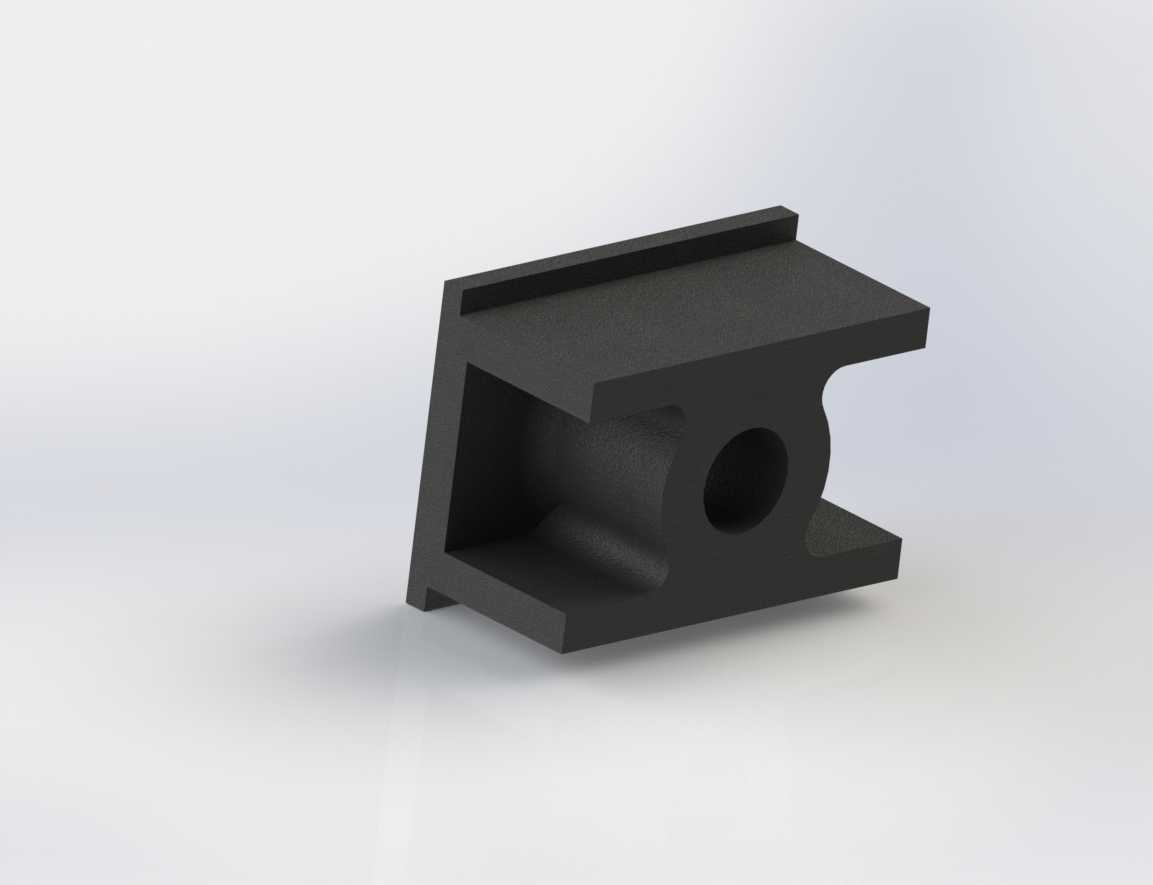

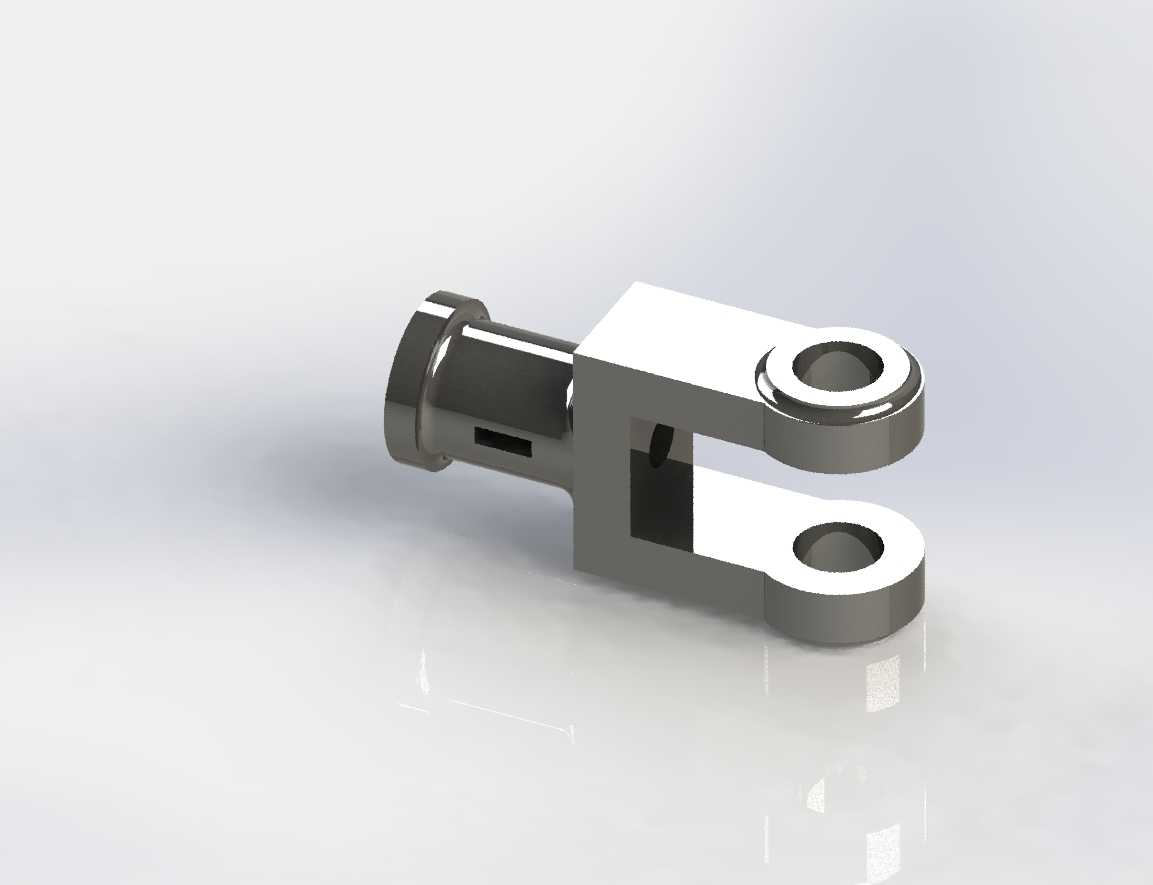

　　在卧式蒸汽机的动力传递链路中，十字头是衔接活塞直线往复动作与连杆摆动输出的核心中间构件，其结构可靠性直接决定整机动效传递效率与运行寿命。该十字头采用分体式框架结构设计，上部设置带定位卡槽的滑块安装位，可与机架内平行布置的两根导向导轨形成滑动配合，约束十字头的运动自由度，仅保留沿气缸轴线方向的直线往复位移，避免活塞杆受侧向力产生弯曲变形或密封偏磨。中部为活塞销安装座，通过高精度圆柱销实现与滑块、十字头本体的刚性连接，销孔配合公差选取过渡配合等级，既保证传动过程无冲击间隙，又便于检修时的拆装作业。下部设置连杆铰接耳座，通过铰接销轴与连杆小头端形成转动副，可将活塞传递的直线推力转化为连杆的摆动驱动力，适配曲轴端的旋转运动输入需求。

　　从安装边界来看，十字头的滑块导向面宽度需匹配机架导轨的开档尺寸，安装时需保证两侧导向面与导轨的平行度误差控制在0.02mm/m以内，避免运行过程中出现卡滞或偏磨；活塞销孔的轴线需与活塞杆轴线保持垂直，垂直度误差不超过0.015mm，防止活塞销受附加弯矩产生剪切断裂；下部铰接耳座的开档尺寸需与连杆小头端厚度匹配，铰接销轴安装后需加装轴向定位挡圈，防止运行过程中销轴窜出脱落。在实际工况中，十字头需承受活塞传递的交变蒸汽推力，同时承受连杆摆动带来的侧向分力，因此本体材质选用高强度铸钢，导向面可镶嵌耐磨铜合金衬层，降低滑动摩擦损耗，延长维护周期。设计过程中需通过运动仿真验证十字头在全行程内的运动轨迹，确认滑块与导轨无干涉、连杆摆动角度处于合理区间，同时通过有限元分析校核活塞销孔、铰接耳座等应力集中部位的结构强度，确保在额定蒸汽压力下无塑性变形或疲劳失效风险。
