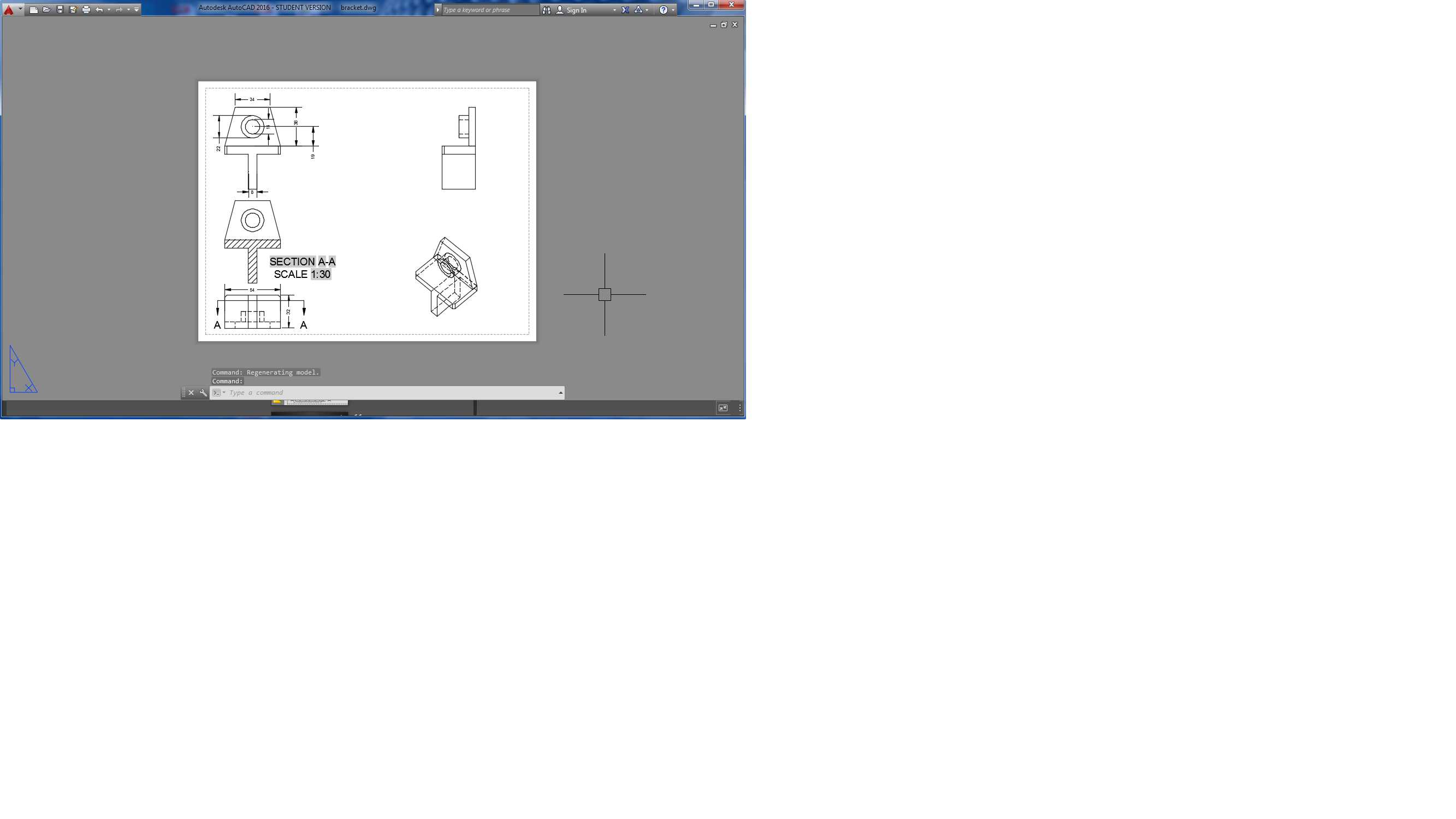

传感器配套安装固定支架结构设计

　　在工业传感检测场景中，这类支架是传感器与被测设备、安装基面之间的核心连接载体，直接决定传感器的检测精度与长期运行稳定性。不同于通用型安装件，该支架的结构完全围绕传感器的安装定位需求设计，主体采用立式支撑结构，底部设置带安装孔的法兰式固定基面，可通过螺栓锁紧在设备机架、工装台面或者检测工位的预设基准面上，安装孔的孔位公差按照IT7级精度控制，保证支架安装后不会出现横向偏移，避免传感器检测原点出现偏差。支架中部为等截面支撑柱，截面尺寸经过受力校核，在承受传感器自重以及设备运行带来的微幅振动时，柱体的形变量控制在0.02mm以内，不会因为长期受振出现支撑歪斜的问题，支撑柱的长度根据传感器的常规检测高度设定，预留了足够的检测间隙，

　　避免传感器端面与被测工件发生运动干涉。支架上部设置传感器安装位，采用卡槽与锁紧螺孔结合的固定方式，既可以快速卡入传感器实现预定位，又能通过侧面的锁紧螺钉完成传感器的角度微调与最终固定，适配不同检测方向的安装需求，安装位的内轮廓与常用圆柱型、方块型传感器的外轮廓匹配，不需要额外加工转接件即可完成装配。从设计思路来看，该支架没有采用多余的冗余结构，所有结构特征都服务于安装固定与精度保持的核心需求，底部安装面的平面度控制在0.01mm以内，保证与安装基面完全贴合，不会出现安装翘曲；支撑柱与上下安装位的连接位置采用圆角过渡，减少应力集中，提升支架的抗疲劳强度，在设备长期运行产生的交变振动载荷下，不会出现连接位置断裂的问题。在实际应用中，

　　这类支架多用于自动化生产线的工件到位检测、设备运行位置反馈、工业机器人末端的传感定位等场景，安装时只需要先将支架底部固定在预设基准位置，再将传感器卡入上部安装位，调整好检测角度后锁紧螺钉即可完成装配，不需要复杂的现场配作加工，能够大幅缩短传感检测模块的安装调试周期。支架的整体外形尺寸紧凑，不会占用过多的设备安装空间，安装边界预留了足够的扳手操作空间，锁紧底部固定螺钉与传感器锁紧螺钉时，不需要使用特殊工装，常规内六角扳手即可完成所有装配操作，适配工业现场的快速运维需求。
