钻孔作业用深度限位止动夹具结构

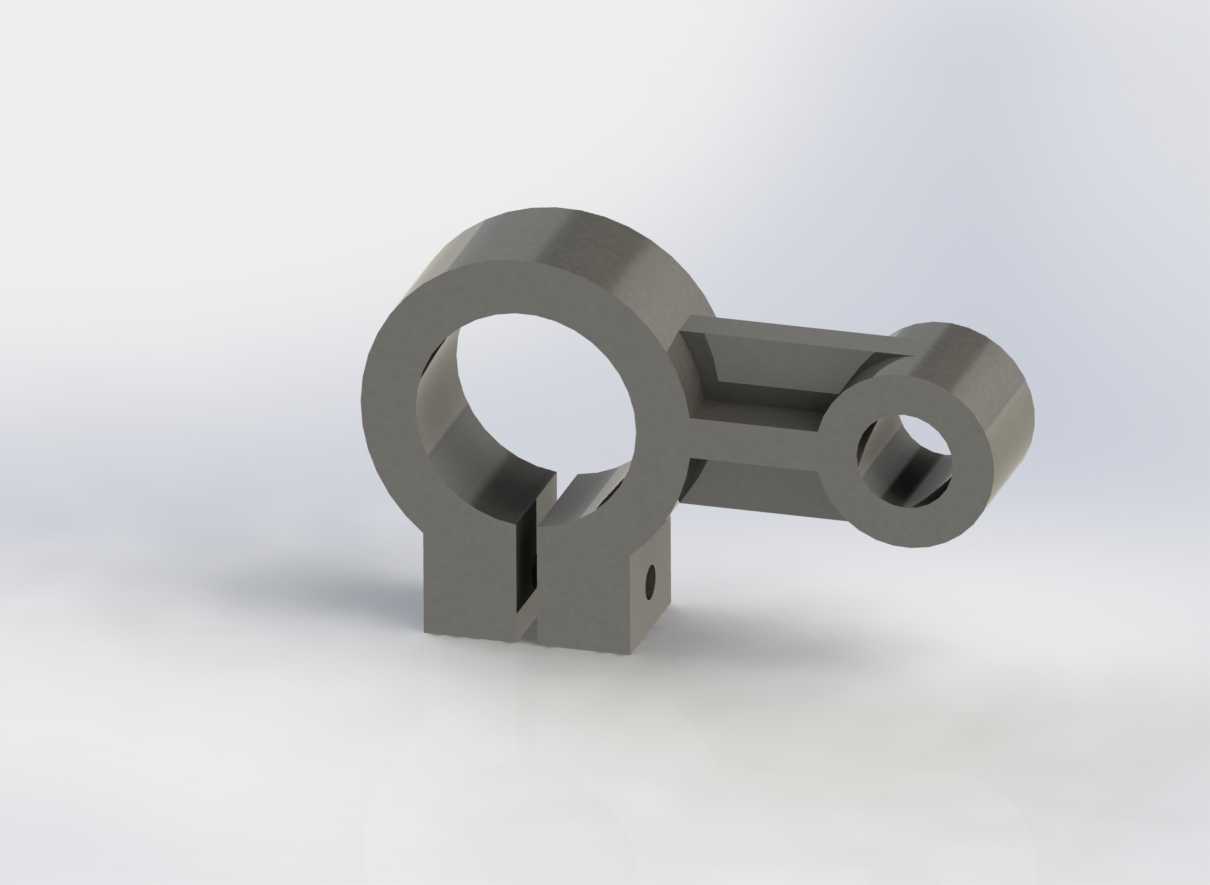

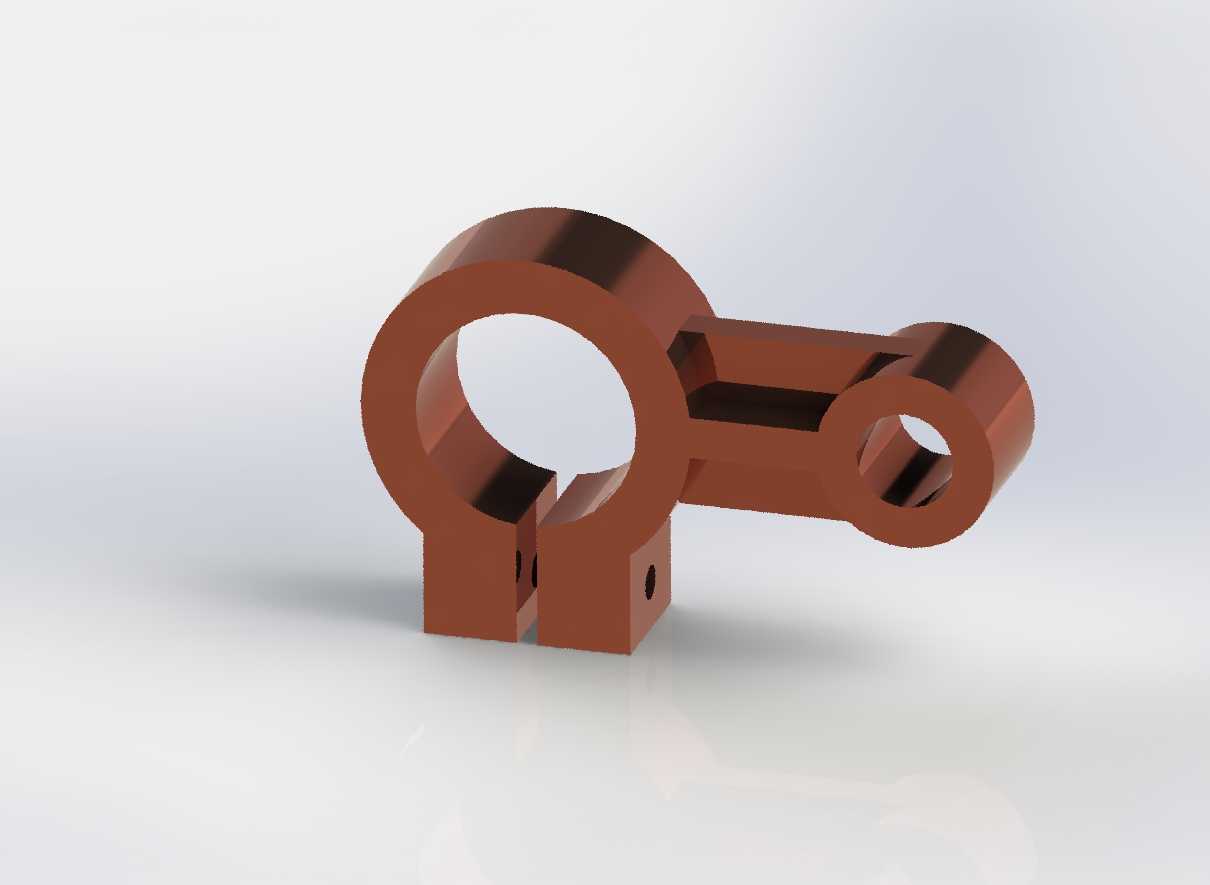

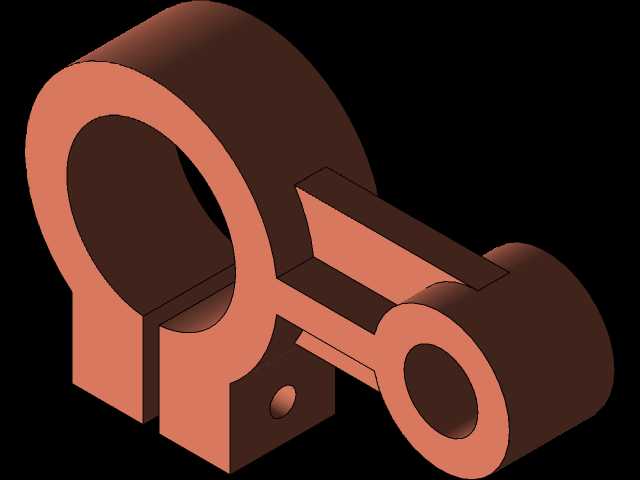

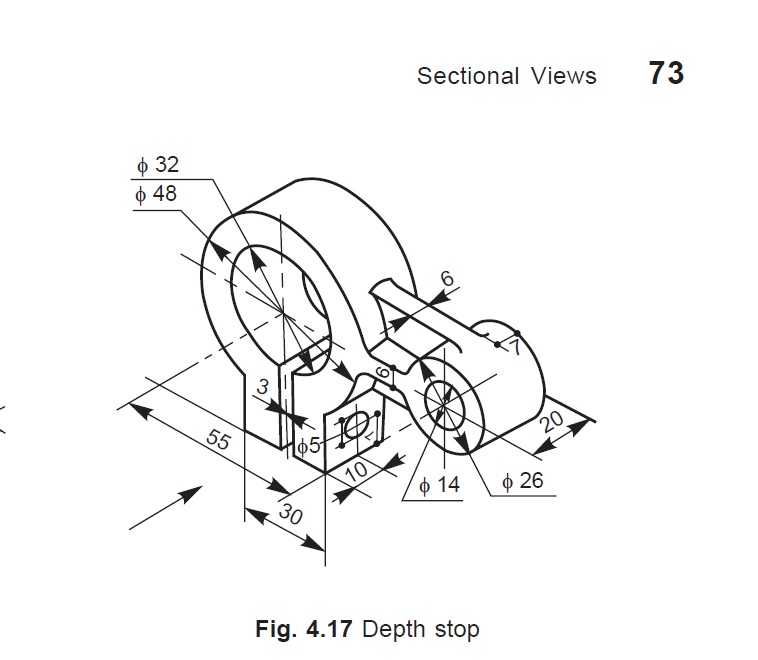

　　在现场钻孔作业尤其是装饰装修、设备安装类的钻孔工况中，经常会遇到钻孔深度控制不准的问题，比如在木龙骨、石膏板隔墙、砖石墙面打膨胀螺栓孔时，钻深过浅会导致螺栓无法完全嵌入固定不牢，钻深过深则可能钻穿墙体内部管线、破坏背面饰面，甚至在薄壁构件上造成贯穿性损伤，这类问题长期依赖操作工人的手感控制，容错率极低，尤其新手操作时很容易出现批量废孔。这款深度止动结构就是针对这类痛点设计的钻具配套限位部件，整体采用抱箍式夹紧结构，主体的大直径环形孔为钻身夹持位，开口处设置锁紧螺孔，通过拧紧螺钉即可将整个止动件牢牢固定在钻头对应的轴向位置上，无需额外改装钻具本身，适配市面上绝大多数常规直径的直柄麻花钻、建工钻头。从结构设计逻辑来看，

　　侧向延伸的小环形连接位是为了适配配套的定位抵靠杆，当钻头钻进到预设深度时，止动件的下端平面会完全抵靠在被加工工件的表面，阻止钻头继续向工件内部进给，相比市面上常见的套在钻尖附近的塑料限位环，这种抱箍式金属结构的夹紧力更强，高速钻孔时不会因为轴向反作用力出现滑移错位，深度控制精度可以控制在1毫米以内，完全满足常规安装作业的精度要求。安装时需要先根据目标钻孔深度，测量钻头伸出止动件下端面的长度，调整到对应尺寸后再拧紧锁紧螺钉，要注意夹持位置尽量靠近钻尾方向，避免太靠近钻尖影响排屑槽的正常排屑，同时要保证止动件的下端面与钻头轴线保持垂直，否则抵靠工件时会出现偏斜，导致实际钻孔深度出现偏差。结构的整体外形没有多余的突出棱角，

　　安装在钻身上后不会干扰正常的手持操作，两个环形结构之间的连接臂做了等强度加厚处理，钻孔进给时承受轴向反作用力不会出现变形断裂，下端的两个支撑脚在抵靠工件表面时可以形成稳定的两点支撑，即使在不太平整的砖石墙面也能保持稳定的限位状态，不会因为接触面不平出现打滑偏移。日常使用时不需要复杂维护，每次作业后清理掉夹持孔内附着的钻屑、灰尘即可，锁紧螺钉定期涂抹少量润滑脂防止锈死，就能长期保持可靠的夹紧性能，不管是家装现场的水电安装、木工钻孔，还是小型加工场景下的薄板定深钻孔，这款结构都能有效降低操作难度，减少废孔率，不需要反复测量钻孔深度，大幅提升定深钻孔的作业效率。
