KJ-66RC无线电控微型涡喷发动机3D模型

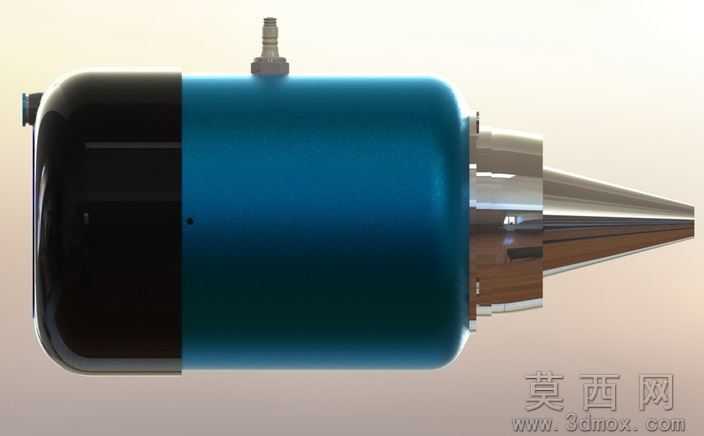

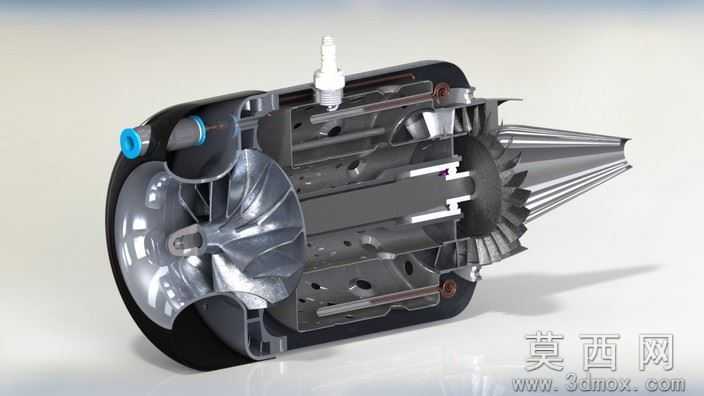

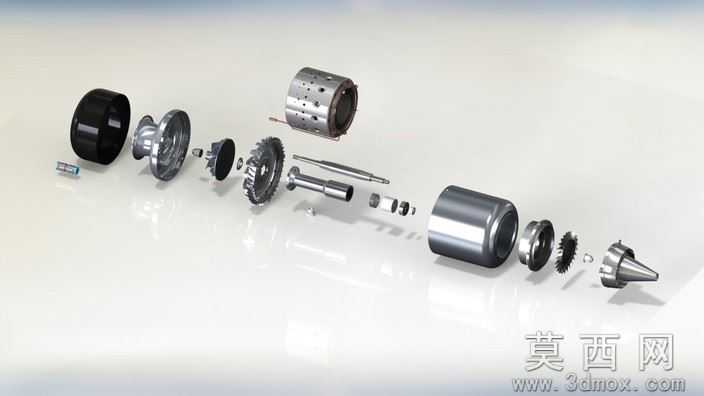

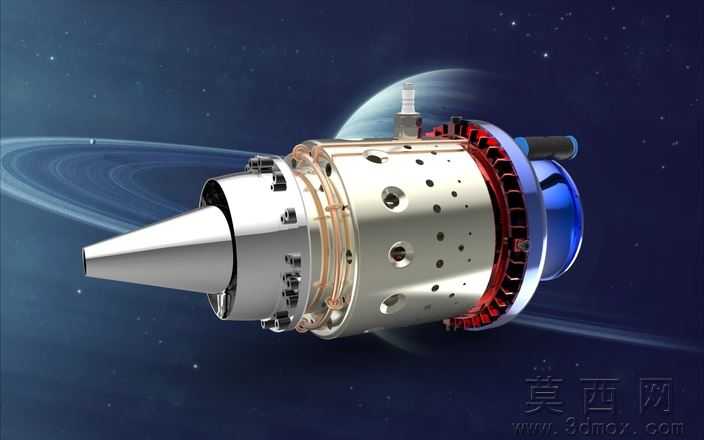

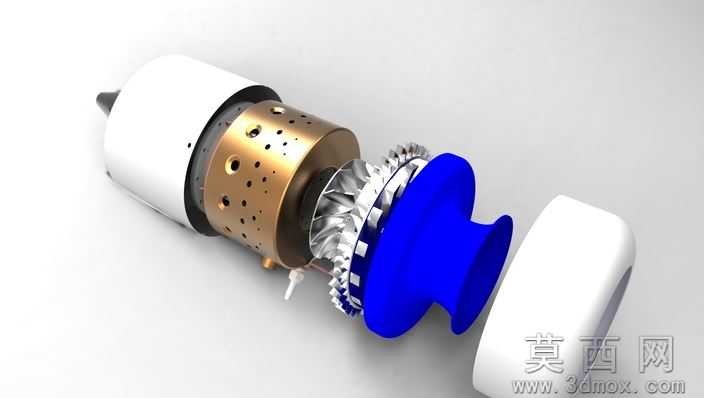

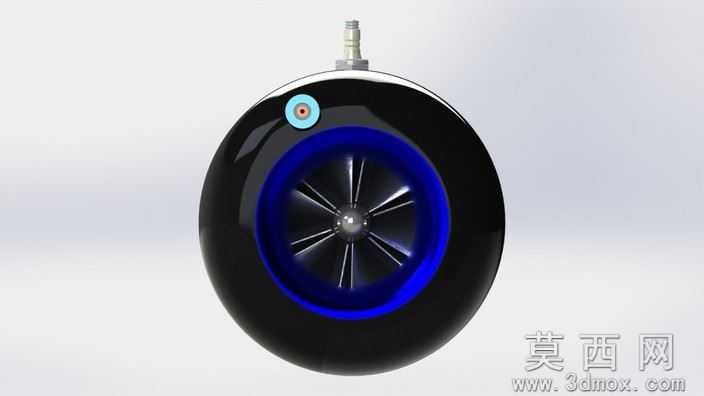

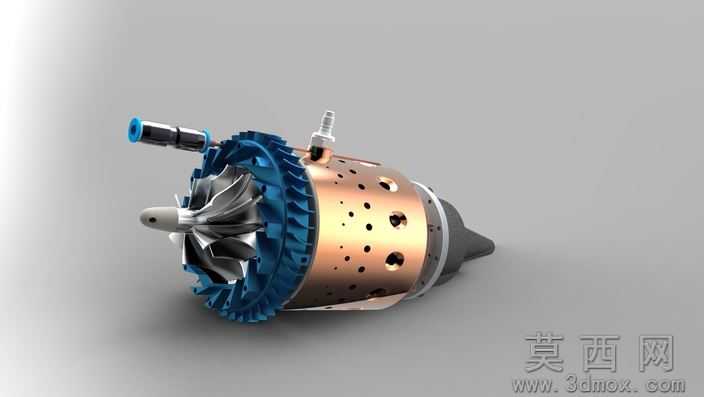

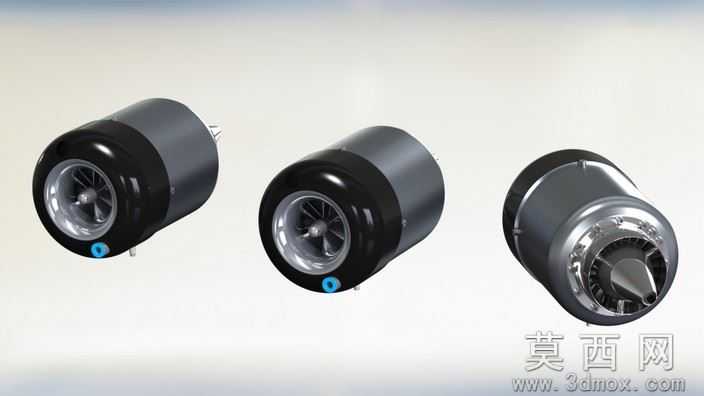

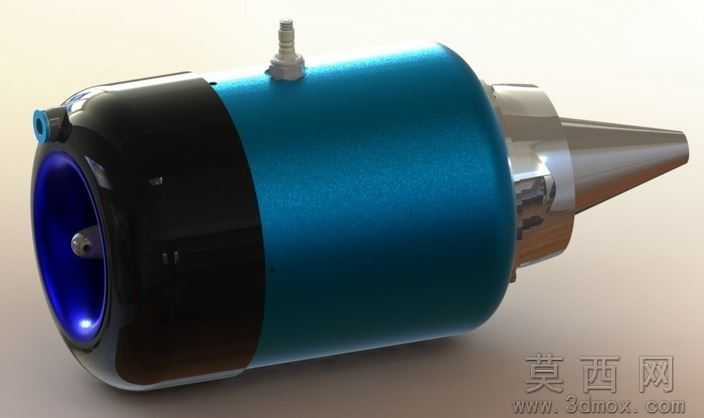

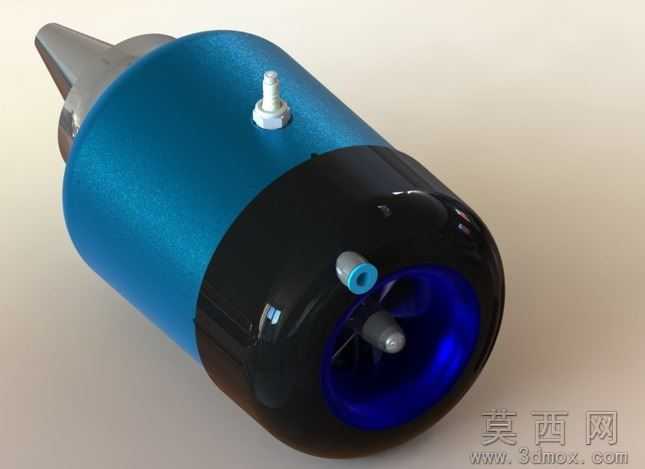

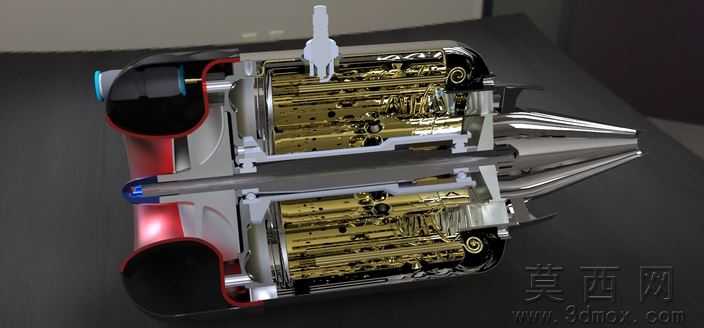

本模型为适配无线电遥控模型飞机设计的KJ-66RC微型涡轮喷气发动机三维建模作品，完整还原了微型航发的全结构细节。建模阶段采用自顶向下的参数化设计流程，首先依据微型涡喷的气动设计参数确定核心流道尺寸，依次完成进气道、单级离心压气机、环形燃烧室、单级轴流涡轮、尾喷管的轮廓草绘，通过拉伸、旋转、扫掠、阵列等特征操作构建零件基体，针对压气机叶片、涡轮叶片的复杂曲面，采用曲面放样结合曲率连续约束完成造型，所有零件间严格按照装配公差要求设置配合关系，保证转动部件无干涉、静子部件定位精准，整体装配完成后完成干涉检查，修正了零件衔接处的尺寸偏差。参数设计层面严格匹配真实KJ-66微型涡喷的尺寸比例，压气机叶轮直径、燃烧室容积、涡轮导向器角度、尾喷口收缩比均参照航模涡喷的实际设计值设定，各安装接口、油路接口、固定孔位的尺寸均符合微型航发的通用安装规范，可直接用于航模动力系统的匹配设计参考。渲染材质方面针对不同零件的真实材质做了区分：压气机与涡轮叶片采用高温合金金属材质，设置了金属拉丝纹理与高反光金属质感；燃烧室机匣采用铜合金材质，还原了铜质部件的暖金色金属光泽与表面散热孔的细节；外部管路采用橡胶与金属接头组合材质，尾喷管采用耐高温陶瓷涂层质感，整体渲染光影柔和，清晰展现了发动机各部件的结构层次与材质差异。结构原理上完整还原了单级离心式涡喷的工作逻辑：空气经进气道进入离心压气机被加压后送入环形燃烧室，与燃油混合燃烧产生高温高压燃气，燃气驱动涡轮旋转带动压气机持续工作，最终高温燃气经尾喷管加速喷出产生推力，模型上的油路接口、启动电机安装位、传感器安装位均完整呈现，清晰展现了微型涡喷的完整工作链路。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、AutoCAD等主流机械设计软件，不同软件导入后可保留完整的零件结构与装配关系，STL格式可直接用于3D打印制作实体样机，无需额外修复模型破面。研发教学应用层面，该模型既可以作为航模爱好者研发微型涡喷动力的结构参考，用于验证压气机与涡轮的匹配设计、燃烧室的油路布置方案，也可作为航空航天类专业的教学辅助模型，用于讲解涡轮喷气发动机的基本结构与工作原理，帮助学习者直观理解微型涡喷的组成与动力产生逻辑，同时也可用于3D打印制作航模配件、科普展品等场景。
