柴油发动机完整装配SolidWorks三维模型

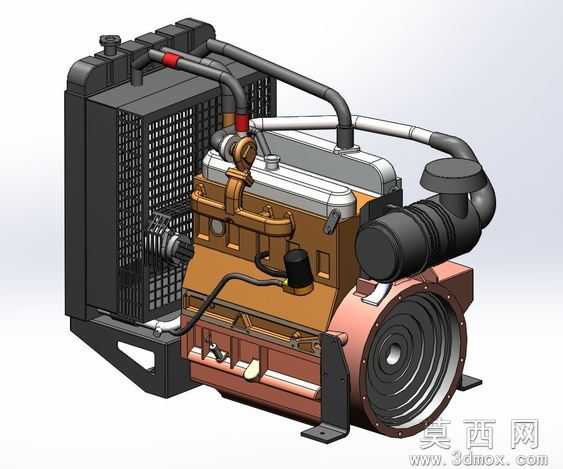

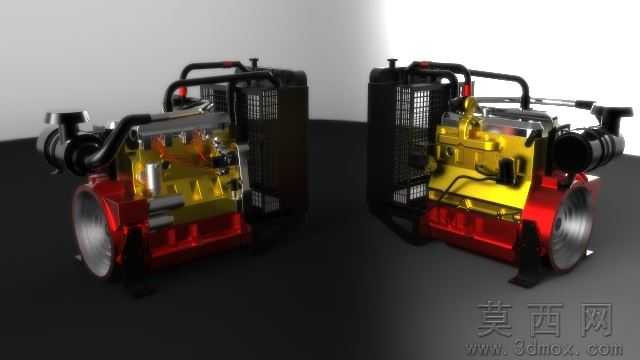

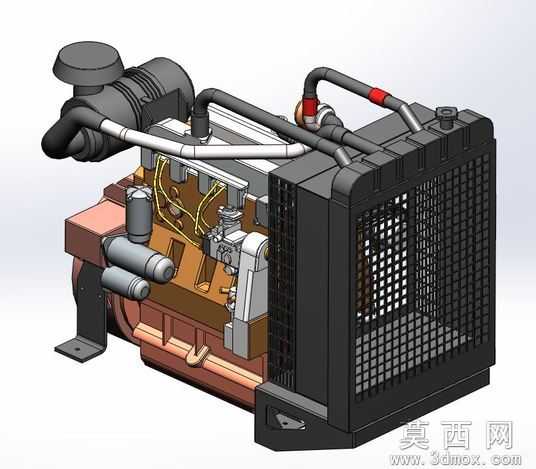

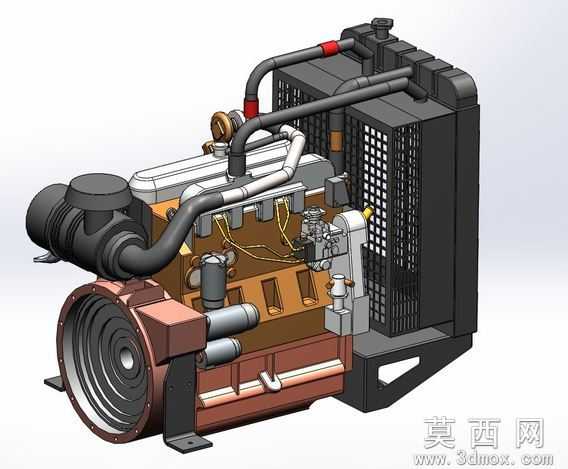

本模型为完整柴油发动机装配三维模型，建模过程严格遵循柴油发动机的真实结构比例，从核心零部件的单体建模开始，依次完成缸体、活塞连杆组件、曲轴飞轮组、配气机构、燃油供给系统、冷却系统、润滑系统、进气系统以及散热总成的独立建模，每一个零部件都按照实际装配约束关系进行配合定位，确保整体装配无干涉、运动逻辑符合真实发动机的运行规律。参数设计阶段参考了常规四缸柴油发动机的通用尺寸参数，对缸径、行程、压缩比相关结构尺寸进行了合理还原，各管路接口、安装固定位的尺寸均符合通用柴油发动机的配套安装标准，散热模块的格栅开孔尺寸、空滤总成的安装位置、燃油管路的走向布局都经过严谨的尺寸校核，保证模型结构的合理性与实用性。渲染材质方面针对不同零部件做了差异化材质设置，缸体部分采用铸铁哑光金属材质，呈现出柴油发动机缸体厚重的金属质感；散热格栅采用黑色硬质工程塑料材质，还原水箱护罩的真实外观；金属管路分别设置了镀锌亮面金属与黑色橡胶管路材质，线束部分采用黄色绝缘橡胶材质，不同材质的搭配让模型渲染效果层次分明，清晰区分各个功能部件。结构原理上完整还原了柴油发动机的工作逻辑，进气系统通过空滤过滤后将空气送入进气歧管，燃油供给系统将柴油喷入气缸，配合活塞压缩行程实现压燃做功，冷却系统通过散热水箱完成热量循环交换，各附属部件的布局完全服务于发动机的四冲程工作循环，清晰展示柴油发动机从进气、压缩、做功到排气的完整动力输出结构。软件兼容方面，模型基于SolidWorks2012版本搭建完成，同时提供STEP、IGES等通用三维格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件用户均可直接导入使用，不会出现版本不兼容、特征丢失的问题，方便不同使用习惯的设计者进行二次修改与结构调整。研发教学应用层面，该模型既可以作为柴油发动机研发设计阶段的方案参考模型，帮助设计人员快速完成整机布局验证、安装位匹配校核，也可作为机械专业教学的三维演示教具，让学习者直观了解柴油发动机的内部构造、装配关系与工作原理，同时也可用于相关科普内容制作、机械结构展示等场景，为发动机相关的设计、教学、展示工作提供精准的三维模型支撑。
