大学生方程式SAE赛车钢管车架结构设计

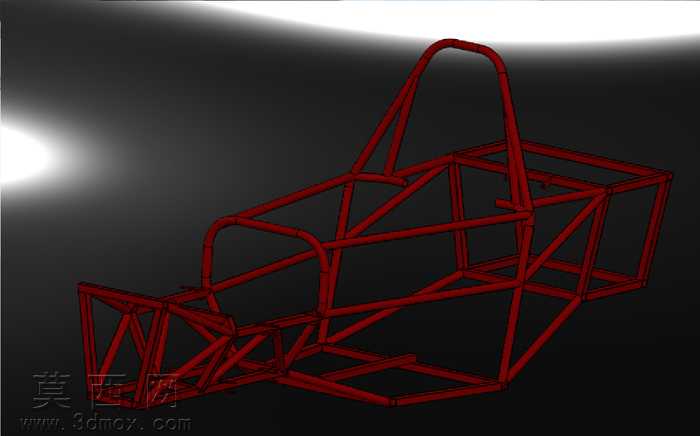

本作品为面向大学生方程式SAE赛事设计的钢管式赛车车架三维模型，采用空间桁架结构作为核心承载形式，整体建模过程严格遵循赛事规则对车架尺寸、安全结构的硬性要求，从前期骨架线框搭建到后期管件实体生成全程在三维建模环境中完成，每一段管件的连接节点、弯折角度都经过反复校准，确保结构逻辑符合钢管赛车的实际加工工艺。建模阶段采用参数化设计思路，将驾驶舱人机工程尺寸、防滚环安全高度、悬架安装点坐标、动力系统预留空间等核心参数提前定义，通过调整管件的空间走向，在保证结构强度的前提下尽可能优化管件排布，减少冗余管材的使用，实现车架轻量化与结构刚性的平衡。模型中完整还原了主防滚环、前防滚环、侧边防撞结构、前舱碰撞吸能区、后悬安装桁架等核心功能区域，每一处管件的交接位置都做了相贯线处理，还原真实焊接工艺的接口形态，避免出现结构干涉问题。渲染阶段采用金属管材材质模拟真实铬钼钢管的质感，通过光影设置突出桁架结构的空间层次感，清晰展现车架前后载荷传递路径：从前端碰撞吸能区到驾驶舱主承载结构，再到后段动力总成安装位，力的传递路径连续顺畅，斜向支撑管件的排布充分考虑了弯扭工况下的受力需求，能够有效分散赛车过弯、制动时产生的复合载荷。设计过程中同步兼顾了后续总成装配的需求，预留了转向系统、制动管路、座椅安装、油箱固定等附件的安装点位，所有安装位的坐标都与周边总成的安装基准对齐，能够直接作为整车总布置设计的基础载体，为后续悬架匹配、外壳覆盖件设计、整车动力学仿真提供精准的三维结构依据，完整呈现了学生赛事赛车从概念构思到三维结构落地的设计流程，可作为方程式赛车车架设计的参考案例使用。
