同轴式V带动力传输传动机构

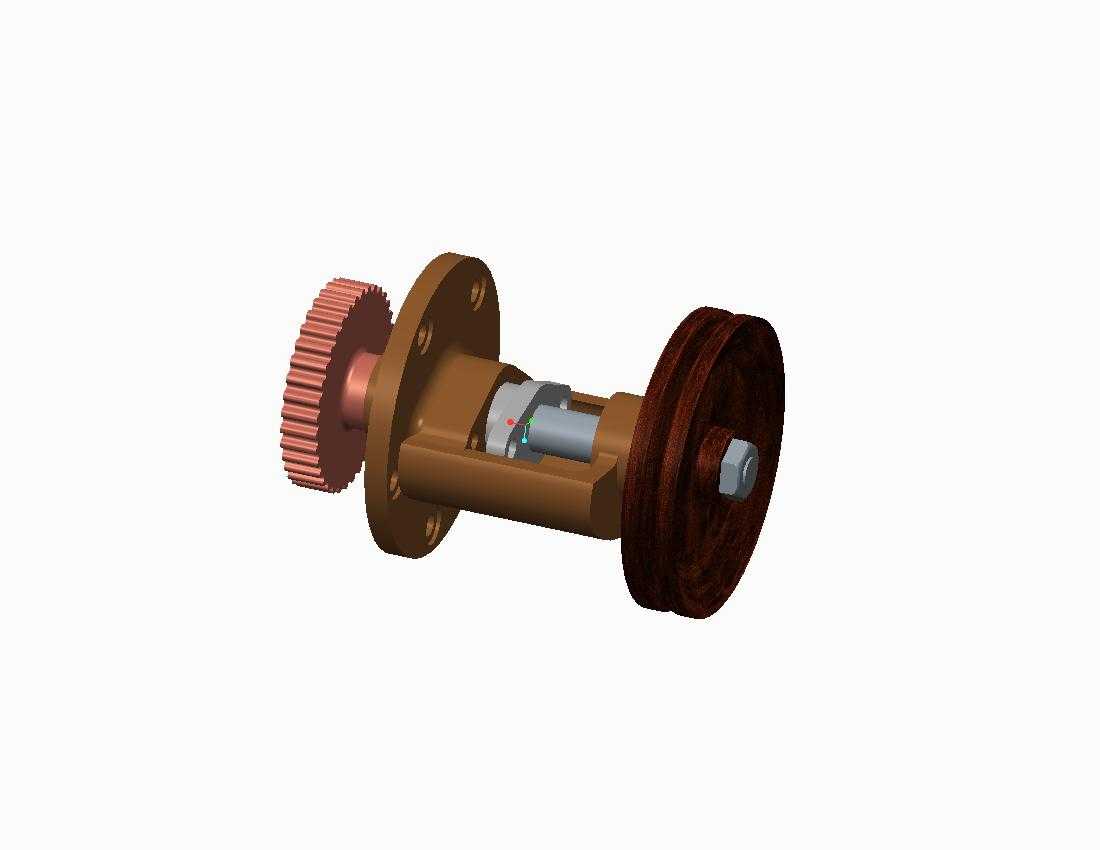

　　这套传动机构核心用于平行轴间的旋转动力传递，在轻工输送设备、小型机床进给单元、农业辅助机具、纺织机械的辅传动链中应用广泛，可适配中小功率的动力传输场景，能在一定范围内缓冲原动机启动时的瞬时冲击，当负载超出带面摩擦阈值时会发生打滑，可对后端精密传动件起到过载保护作用，避免齿轮、轴类零件受冲击载荷断裂。从结构设计来看，整体采用同轴法兰安装布局，安装法兰盘上预留了均布的螺栓过孔，可直接固定在设备的墙板或安装基座上，无需额外设计复杂的安装支架，能有效缩短设备装配时的传动链调试周期。输入端的齿轮可与上游传动链的齿轮啮合接入动力，输出端的V带轮通过键连接与输出轴固定，带轮轮槽尺寸适配标准V带截面，可根据实际传动比需求更换不同直径的带轮，

　　调整输出转速范围。轴系部分采用滑动轴承配合轴向定位结构，轴端设置锁紧螺母限制轴系的轴向窜动，保证带轮运转时的端面跳动量控制在合理范围内，避免V带运行时出现偏磨、掉带问题。设计过程中优先考虑了安装边界的适配性，整体径向最大尺寸由带轮外径决定，轴向长度覆盖法兰安装面到带轮外端面的距离，安装时需预留V带的张紧调节空间，通常在中心距方向预留15到25毫米的调整余量，方便装配时调整带的张紧力，避免过紧加剧轴承磨损、过松出现传动打滑丢转的问题。传动腔的壳体采用一体化铸造结构，既可以容纳内部的轴系支撑部件，也能作为润滑脂的存储腔体，减少日常维护时的润滑频次，壳体上的法兰连接面加工有定位止口，安装时可与基座止口配合保证同轴度，

　　降低轴系运转时的偏心振动。实际选型应用时，可根据传递功率、输入转速匹配对应的V带型号与带轮直径，这套结构的轴系支撑刚度可满足常规中小功率传动的载荷需求，无需额外加强支撑结构，能直接集成到各类需要V带减速传动的设备单元中，减少设计人员重复建模的工作量，也可作为教学演示中带传动结构的展示样件，直观呈现带传动的动力传递路径与轴系布局方式。
