手持吹风机外观结构三维数模设计

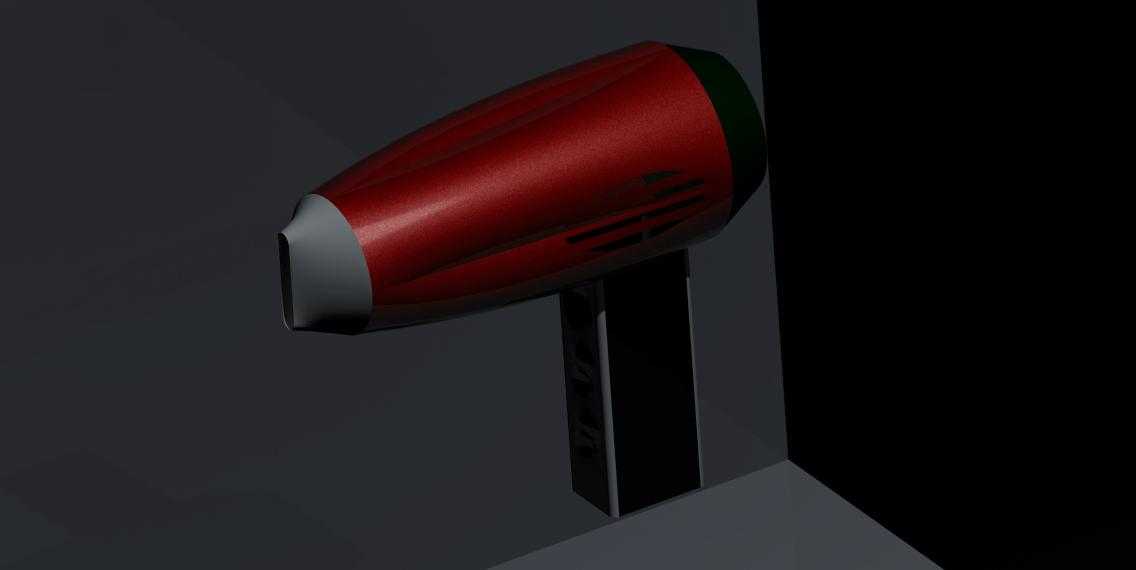

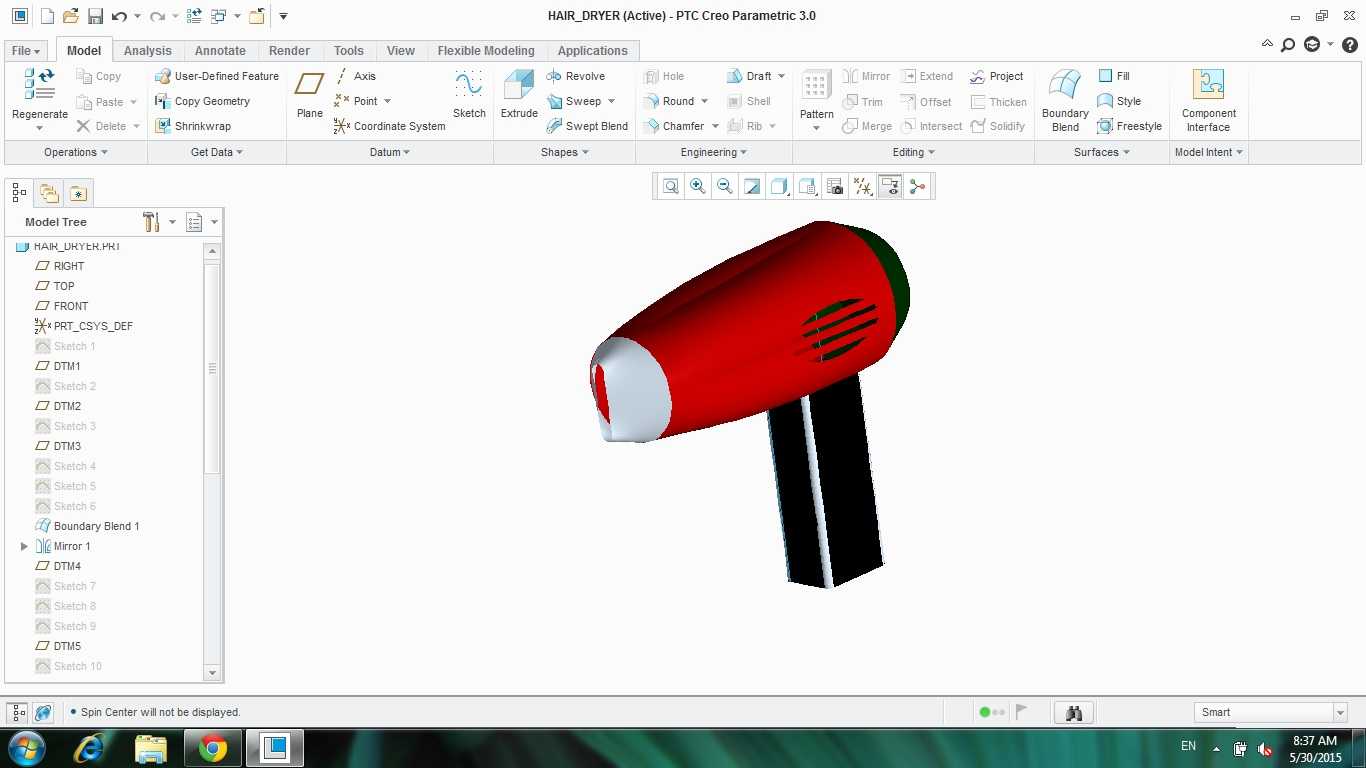

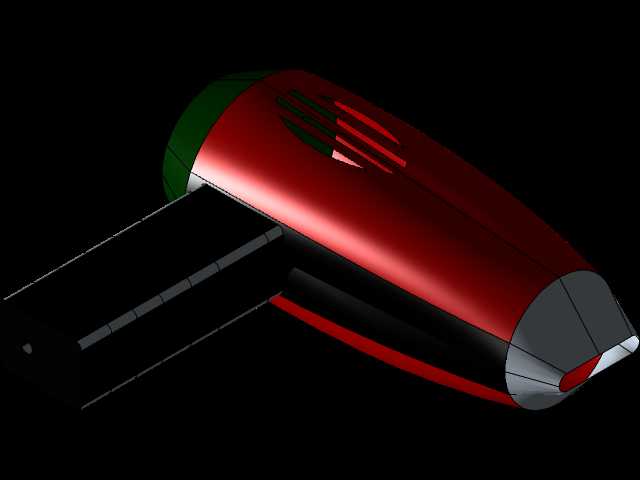

　　本次呈现的手持吹风机表面模型，在建模阶段优先围绕日常使用的握持手感、风道布局逻辑展开曲面构建，没有做内部电机、加热组件的深层结构拆分，重点还原产品的外部装配边界与外观曲面特征。从实际应用场景来看，这类手持吹风设备广泛覆盖家用美发、宠物毛发吹干、工业局部除尘除潮等多个场景，不同场景下的外形适配逻辑存在明显差异：家用款侧重握持轻量化与外观流线感，工业款则会加大风筒直径提升风量，本次建模的曲面曲率参考了主流家用手持款的人机尺寸，手柄段的握持周长控制在适合成年人单手握持的范围，风筒主体与手柄的衔接处做了顺滑的曲面过渡，避免出现应力集中的棱角，同时也能减少注塑生产时的尖角缺陷。建模过程中先勾勒风筒的主轮廓旋转曲面，再处理手柄与风筒的相贯区域，

　　通过多组截面线调整过渡面的曲率连续性，保证外观面没有明显的折痕与凹凸；风筒尾部的进风格栅做了等距的凹槽阵列，既还原实际产品的进风功能特征，也保证曲面的规整度，风嘴位置的收窄曲面按照实际出风的导流角度做了斜切处理，匹配气流导向的实际需求。从安装边界来看，该表面模型预留了前后壳的装配止口位置，风筒端面与手柄底端的平面度符合常规小家电的装配公差要求，后续如果要做完整结构设计，可以直接在该表面模型的基础上拆分内部筋位、电机安装位、开关按键孔等结构，不需要重新构建外轮廓曲面。需要注意的是，该模型仅完成了外表面的曲面构建，没有做壁厚抽壳与内部结构设计，适合用于外观方案评审、产品渲染展示、前期结构方案对接等场景，建模时所有曲面都做了缝合处理，

　　不存在破面、重叠面等几何问题，曲面的G2连续性覆盖了主要外观区域，能够满足后续结构设计、渲染出图的使用要求。在外形尺寸的把控上，风筒的长度与手柄的长度比例参考了成熟量产产品的比例参数，不会出现头重脚轻的握持失衡问题，手柄的倾斜角度符合手腕自然握持的角度，长时间使用也能减少手腕的疲劳感，进风格栅的凹槽深度控制在不影响外壳强度的范围内，避免因开槽过深导致外壳注塑时出现缩痕。
