垂直键槽轴连接用奥德姆联轴器结构

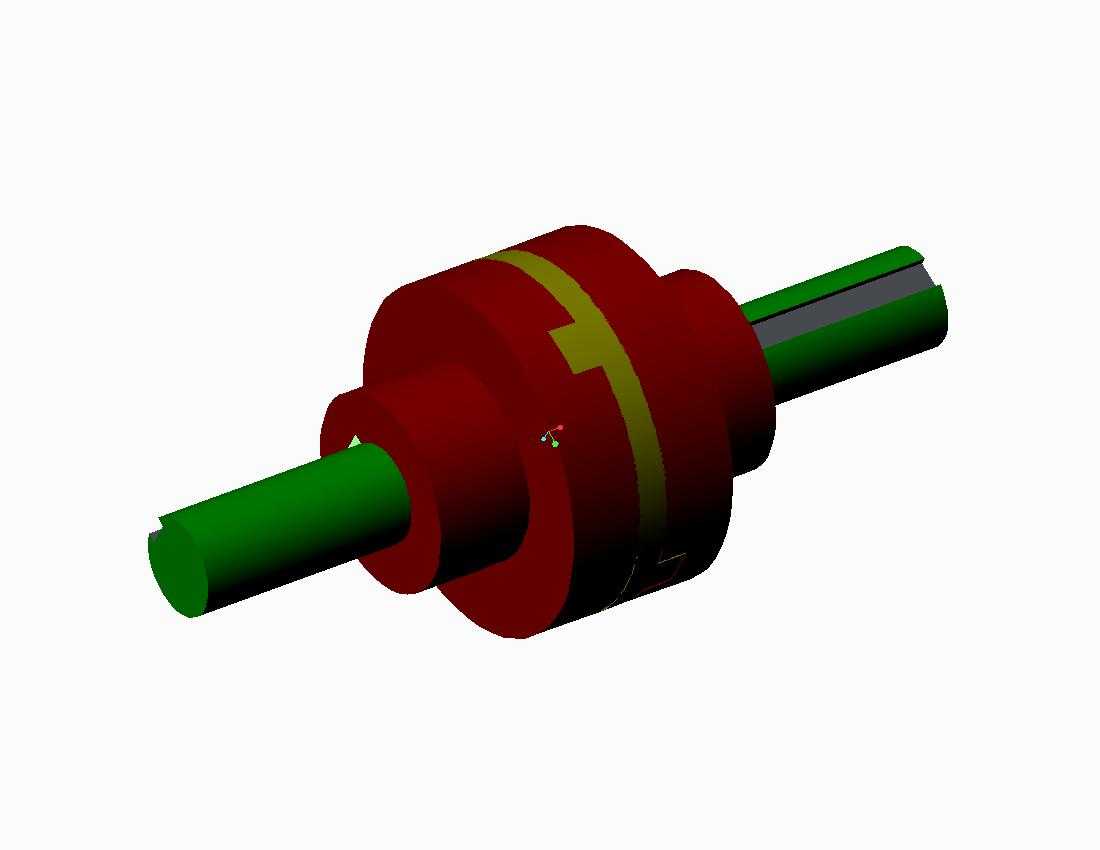

　　在中小功率传动系统的布局中，经常会遇到两根带垂直面键槽的轴需要实现同轴连接的场景，这类工况常见于轻工输送设备、小型实验台架、仪表类传动机构中，既需要补偿两轴安装时产生的少量径向、角向偏差，又要保证传动过程中无明显背隙，避免传动精度受间隙影响，奥德姆联轴器也就是通常所说的滑块联轴器，正是适配这类工况的典型传动部件。这款联轴器的结构采用中间滑块搭配两端轴套的经典布局，两端轴套分别与主动轴、从动轴通过键槽实现周向固定，轴套端面开有与中间滑块凸榫匹配的径向凹槽，中间滑块的十字形凸台分别嵌入两端轴套的凹槽内，传动过程中扭矩通过凸榫与凹槽的接触面传递，当两轴存在安装偏差时，中间滑块可在凹槽内产生小幅相对滑动，以此补偿两轴的不对中量，

　　避免轴系因安装偏差产生额外的附加载荷，延长轴承与轴的使用寿命。从设计细节来看，两端轴套采用台阶式外圆结构，靠近轴伸端的外圆直径更小，既可以减轻轴套自身重量，降低转动惯量对传动动态响应的影响，也能为安装时的轴端定位提供直观的参照面，轴套内孔的键槽采用标准普通平键槽尺寸，适配常规的GB/T1096平键，无需定制特殊键型即可完成装配，降低现场安装的配件成本。中间滑块的凸榫与凹槽的配合间隙控制在合理范围，间隙过小会导致偏差补偿能力不足，运转时出现卡滞，间隙过大则会造成传动空程增大，影响传动精度，针对仪表类、小功率传动的使用场景，这款结构的配合间隙选取偏向精度优先，可满足转速不高、传动精度有一定要求的工况。安装边界方面，

　　这类联轴器的轴向总长度较短，径向尺寸紧凑，不需要在轴端预留过大的安装空间，尤其适合安装空间局促的小型设备内部，装配时无需复杂的专用工装，只需将两端轴套分别套入对应轴端，打入平键完成周向固定，再将中间滑块嵌入两端轴套的凹槽内，调整两轴的同轴度在允许偏差范围内即可完成安装，日常维护时只需定期检查中间滑块的磨损情况，磨损量超过允许值时更换滑块即可，无需整体拆卸整个联轴器，维护成本较低。实际应用中，这类联轴器不适合高速重载的传动场景，因为中间滑块滑动时会产生一定的摩擦磨损，更适合转速低于额定值、载荷平稳的中小功率传动场合，比如小型输送带的驱动轴连接、实验测试设备的扭矩传递、仪表类机构的运动传递等，在这类场景下，它结构简单、成本低廉、

　　偏差补偿能力适中的优势可以得到充分发挥，相比膜片联轴器、波纹管联轴器等高精度弹性联轴器，它的抗油污能力更强，对使用环境的要求更低，在有少量粉尘、油污的普通工业环境下也能稳定工作，不需要额外的密封防护结构。建模过程中，对凸榫与凹槽的配合面做了适当的公差预留，轴套的键槽位置、轴孔的同轴度都按照常规机械加工的精度要求设置，既保证结构的合理性，也能直接导出工程图用于实际加工参考，轴端的倒角、轴套外圆的过渡圆角等工艺细节都做了还原，避免出现加工时无法实现的尖锐棱角，整体结构完全符合实际加工与装配的工艺要求。
