传感器配套轴端支撑固定结构件

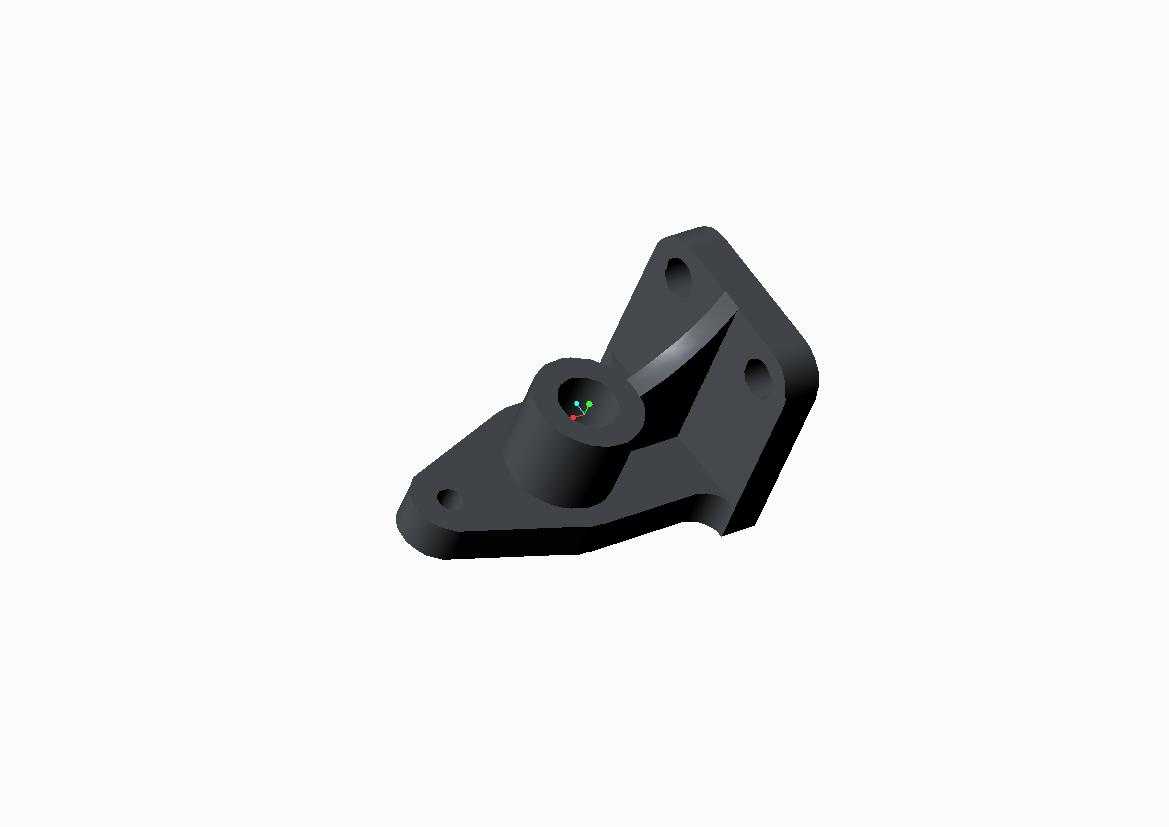

　　在工业传感检测、小型传动模组的实际装配场景里，这类轴端固定件是承担轴系端部限位、径向承重的核心小部件，很多工程师在做检测工位改造、小型传动单元搭建时，往往容易忽略这类小结构件的设计合理性，最终导致轴系运行中出现径向窜动、承重不足引发的轴端变形，直接影响传感器检测精度或是传动部件的运行寿命。从结构设计逻辑来看，这个固定件采用了三角分布的安装耳结构，三个安装孔位分别延伸出支撑臂，最终汇聚到中部的轴套安装位，这种布局并非随意设计：三角支撑的结构形式可以在有限的安装空间内最大化分散轴端传递来的径向载荷，避免单臂支撑带来的应力集中问题，同时三个安装孔的位置可以适配不同安装面的固定需求，不管是安装在型材平面还是设备立板上，

　　都能找到合适的锁紧点位，不需要额外做转接板适配。中部的轴套位做了加厚的凸台设计，这个细节是为了增加与轴端的配合接触长度，短配合面的轴固定结构在长期承受交变载荷时很容易出现轴与固定件的配合间隙变大，引发轴的晃动，加厚凸台可以让配合长度达到轴径的1.2倍以上，足够保证配合的稳定性，凸台内部预留的限位台阶可以直接抵住轴的端面，不需要额外加装轴端挡圈，减少装配时的零件数量。从安装边界来看，这个固定件的整体外轮廓没有多余的外伸凸起，所有安装孔的沉头都做在安装面一侧，锁紧螺栓头部不会突出到零件外侧，在狭小的设备内部安装时不会和周边的线束、其他传动部件产生干涉，安装面做了铣平处理，平面度控制在合理范围内，

　　安装后不会因为贴合面不平导致固定件出现倾斜，进而影响轴的同轴度。实际使用中，这类固定件主要承担轴端的静态支撑重量，不需要承受高速旋转带来的动载荷，所以壁厚设计上做了合理的优化，在保证结构强度足够的前提下尽可能减少零件整体重量，不会给安装基础带来额外的负载，三个支撑臂的过渡位置都做了圆角处理，避免应力集中导致的零件断裂，哪怕是在有轻微振动的设备工位上使用，也能长期保持固定的稳定性，不会出现固定螺栓松动、支撑臂开裂的问题。很多新手工程师在设计这类固定件时，往往会把安装板做成整块的平板结构，不仅增加零件重量，还会在安装时因为平面面积过大，很难和安装面完全贴合，这种带镂空支撑臂的结构刚好规避了这个问题，三个安装点的小平面可以更好地适应安装面的微小平面度误差，锁紧后能保证固定件的位置精度。
