双叉耳式平面固定铰接连接支座

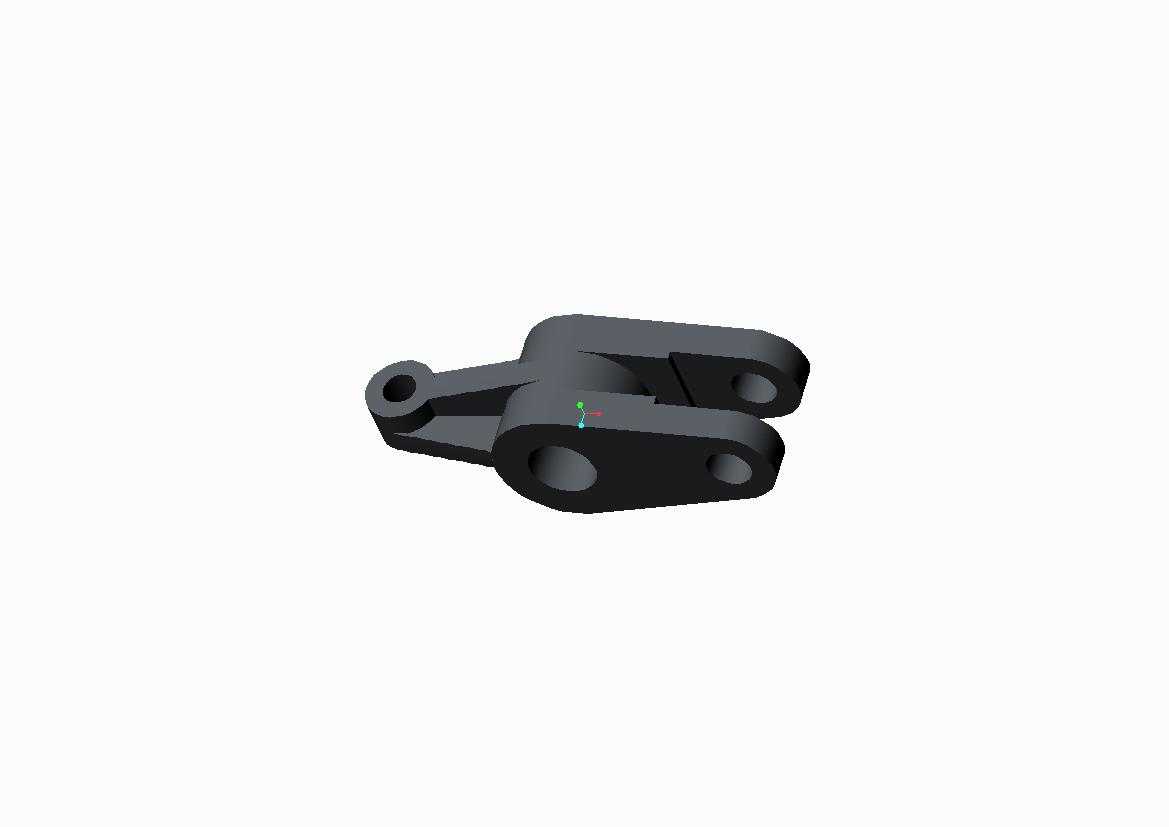

　　这类双叉耳式铰接支座在工业设备的连杆传动、支撑限位场景中应用十分广泛，常见于输送线张紧机构、工程机械操作连杆、自动化设备摆臂组件的末端固定位，核心作用是在平面安装基准上提供可绕销轴转动的铰接连接点，同时承受连杆传递的径向载荷与小幅摆动带来的交变应力。从结构设计来看，支座主体采用一体化铸造成型后做机加工处理，底部为平整的安装贴合面，可直接与设备安装平面贴合，通过底部的安装孔穿入螺栓完成锁紧固定，安装时需保证贴合面的平面度公差不超过0.05mm，避免螺栓锁紧后支座出现内应力导致铰接孔位偏移。支座上部采用对称双叉耳结构，两个平行的耳板上开有同轴的铰接通孔，单耳板厚度根据额定载荷做等强度设计，孔位边缘做了倒角处理，既方便销轴穿入装配，

　　也能消除应力集中点，避免长期受交变载荷时耳板根部出现裂纹。单侧延伸出的单耳结构可配套辅助连杆或限位件使用，与双叉耳的主铰接位形成联动约束，防止铰接件转动时出现径向窜动。设计过程中首先根据额定铰接载荷计算耳板的剪切强度与销轴的弯曲强度，确定铰接孔的直径与耳板间距，再根据安装空间的边界限制调整支座整体的外轮廓尺寸，保证安装后周边预留不小于10mm的操作空间用于销轴装配与后期维护。铰接孔的公差带选用H7级，与配套的g6级销轴形成间隙配合，既保证转动灵活无卡滞，又不会因间隙过大产生晃动异响。支座的所有棱边都做了R2以上的圆角处理，避免装配过程中划伤操作人员，表面做发黑处理提升防锈能力，适合在常规车间环境下长期使用。实际选型时需要注意，

　　安装面的螺栓孔位间距需与设备预设的安装孔完全匹配，铰接孔的直径要与配套连杆的端孔尺寸一致，双叉耳的内槽宽度要比连杆端部厚度大0.2-0.3mm，保证连杆摆动时不会与耳板内侧产生摩擦。这类支座相比焊接式的铰接座，装配精度更高，后期维护更换更方便，不需要在设备主体上做焊接作业，不会破坏安装面的原有结构强度，在模块化设计的自动化设备中应用占比逐年提升。
