传感器安装用带加强筋定位夹钳结构

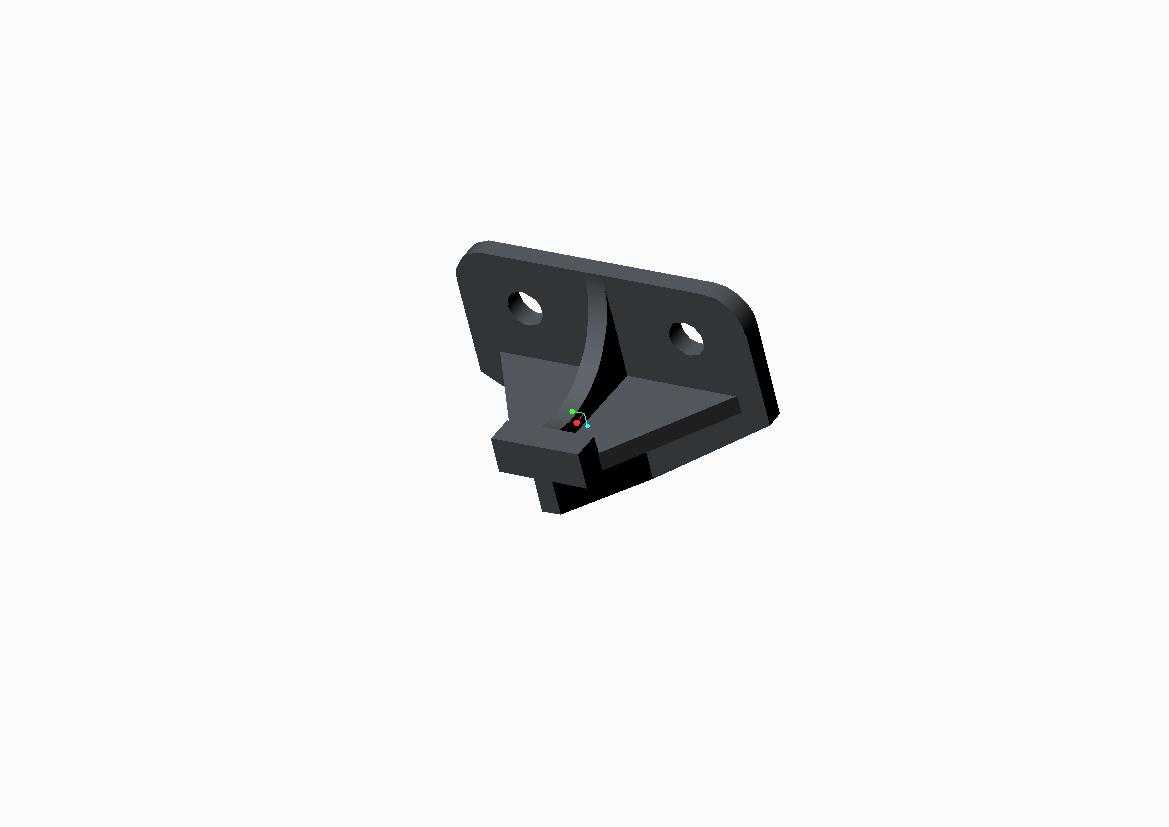

　　这款夹钳结构主要面向工业传感检测场景的安装固定需求，在自动化产线的工位检测、设备运行状态监测、工装夹具的到位确认等环节中，承担传感器的刚性支撑与定位作用，避免检测元件因设备运行振动、外力触碰出现位置偏移，保障检测信号的稳定输出。从结构设计来看，主体采用一体化成型的L型支撑构型，竖直安装面设置两个同轴定位通孔，可配合螺栓完成与设备机架、工装立板的固定连接，安装孔的孔位公差按照IT7级精度控制，能保证安装后夹钳整体的位置度偏差控制在0.1mm以内，适配多数工业传感器的安装精度要求。水平承载面与竖直安装面之间设置三角形加强筋结构，筋板厚度与主体壁厚保持一致，可有效分散承载面受到的垂直载荷与侧向倾覆力矩，

　　避免长期受力后出现连接部位的塑性变形。夹钳前端的夹持槽采用对称式开口设计，槽口的导向倒角做了C1.5处理，方便传感器安装时的快速对位，槽体内壁的粗糙度控制在Ra1.6，既可以保证夹持接触面的贴合度，又不会因表面过于粗糙损伤传感器外壳。安装边界方面，该夹钳的竖直安装面总宽度为42mm，两个安装孔的中心距为28mm，适配M6规格的内六角螺栓安装，水平承载面的伸出长度为26mm，夹持槽的有效夹持范围为8-12mm，可适配多数圆柱形、方形外壳的接近开关、光电传感器安装。受力设计上，整体结构可承受不超过500N的垂直线性负载，连接螺栓通过承受压缩与剪切载荷抵消外部作用力，即使在设备持续运行产生的10-2000Hz频率振动环境下，

　　也能保持夹持位置不发生偏移，不会出现传感器松动导致的检测误判问题。在实际选型使用时，可根据安装面的空间情况调整安装方向，既可以正装在水平机架上实现传感器的向下检测，也可以侧装在立板上实现水平方向的工件到位检测，结构本身无多余的突出棱角，不会与周边的运动部件产生干涉，适合在空间紧凑的自动化设备内部安装使用。建模过程中对所有的连接转角处都做了R2的圆角过渡，避免应力集中导致的结构断裂，同时也减少了加工过程中的应力残留，提升零件的整体使用寿命。
