多向安装位轴类零件角度固定支座

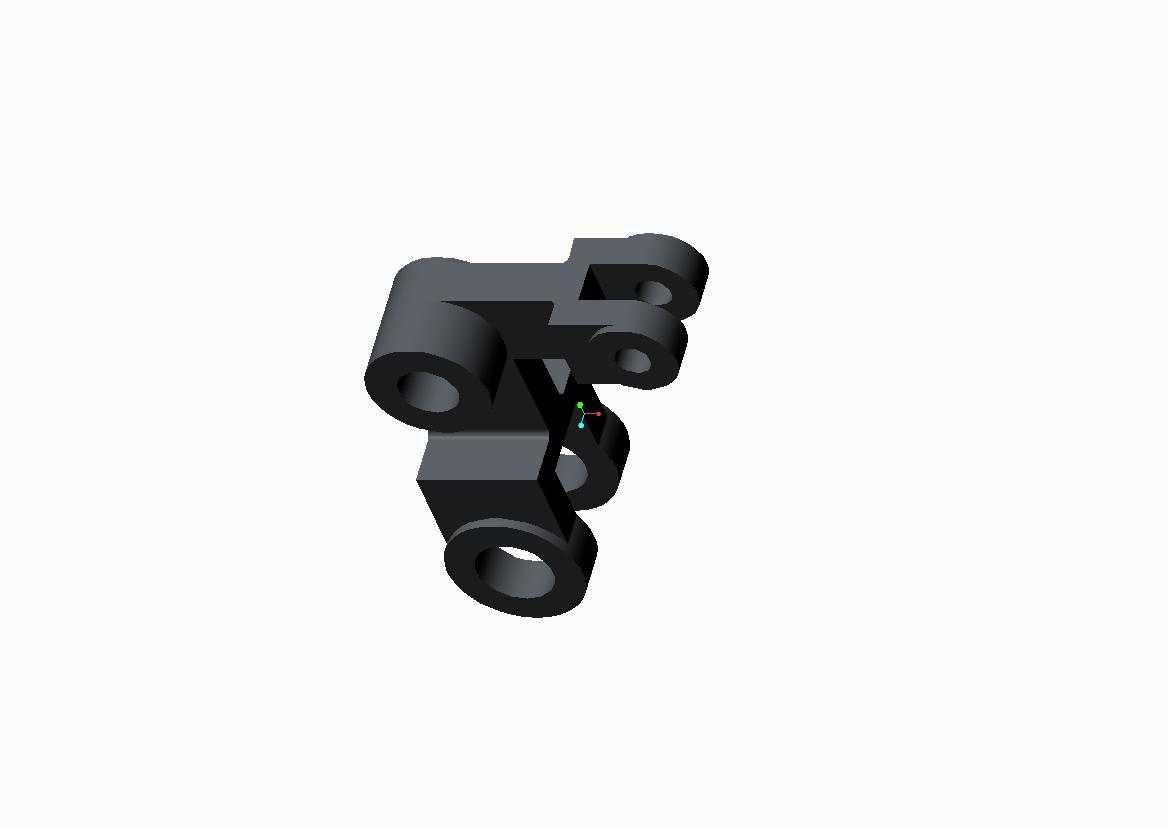

　　在自动化输送线的变向导向机构、小型检测设备的探针角度调整工位、工装夹具的快换定位模块里，经常会遇到需要将圆轴类零件固定在非正交角度的需求，常规的单孔轴支座只能实现垂直或水平方向的轴固定，一旦需要调整轴的倾斜角度，要么额外加装角度垫块，要么重新加工支座安装面，不仅增加装配环节的零件数量，还会因为拼接结构带来累计装配误差，影响轴上搭载的滚轮、检测头、拨叉等零件的工作精度。这款轴固定支座的设计，就是针对这类多角度轴固定场景做的结构优化，整体采用一体式块状基体，没有额外拼接的结构件，从根源上避免了多零件拼接带来的刚度损失。基体上分布了四个不同朝向的轴安装孔，每个安装孔的轴线都对应不同的空间角度，孔位的同轴度公差控制在0.02mm以内，

　　孔内壁做了精镗处理，表面粗糙度达到Ra1.6，既能保证穿入的圆轴和孔壁贴合紧密，不会出现装配后轴晃动的问题，也能减少轴转动调整时的磨损，延长零件使用寿命。每个安装孔的侧方都预留了紧定螺钉的安装位，不需要额外加工锁紧结构，装配时只需要将圆轴穿入对应角度的孔位，调整好轴的伸出长度后拧紧紧定螺钉，就能完成轴的完全固定，锁紧后的轴能承受径向150N的载荷不会发生偏移，完全满足小型自动化设备、检测工装的载荷需求。从安装边界来看，这款支座的底部做了平整的安装基准面，基准面的平面度公差控制在0.01mm，安装时可以直接贴合在设备基板、型材安装面或者工装台面上，不需要额外做基准修磨，基体的整体轮廓尺寸控制在60mm×40mm×35mm的范围内，

　　不会占用过多的设备安装空间，即使是布局紧凑的小型桌面设备，也能找到合适的安装位置。设计过程中特意对各个孔位之间的壁厚做了校核，最薄的位置壁厚也达到了5mm，采用常用的45号钢或者6061铝合金加工都能满足刚度要求，不会出现锁紧时基体变形的问题，同时各个孔位的朝向做了错位排布，避免不同孔位穿轴后出现轴之间的运动干涉，不管是同时穿入多根轴做复合导向，还是单根轴选择不同孔位实现角度调整，都能保证运动路径不发生碰撞。在实际选型使用时，只需要根据需要固定的轴径选择对应孔径的规格，不需要额外定制角度垫块，能大幅缩短工装设计和设备改型的周期，减少非标加工的成本。
