螺旋压紧式手动夹钳结构设计

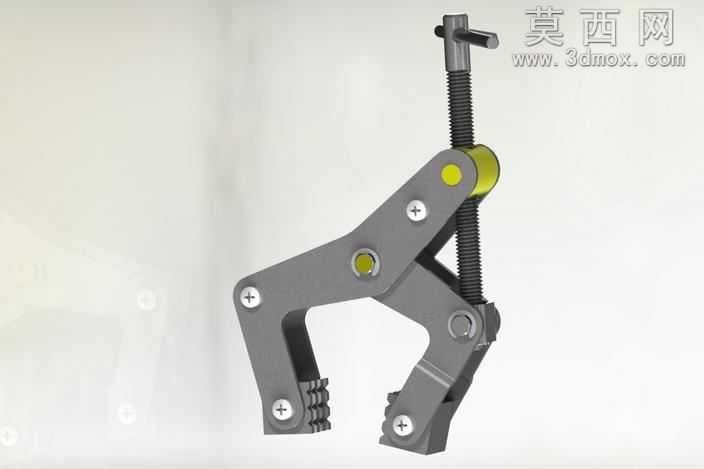

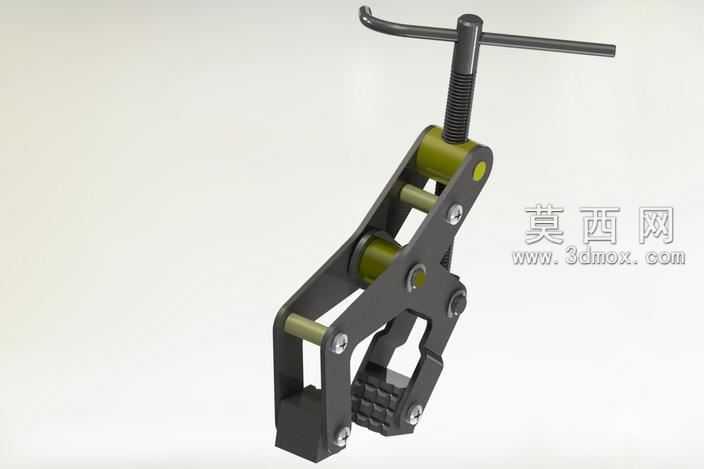

本作品为螺旋压紧式手动夹钳的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对夹钳的核心组成部件进行拆分建模：包含顶部T型手动操作杆、梯形传动螺杆、两组对称布置的连杆铰接结构、钳身主体框架、带防滑齿纹的活动夹头、固定夹座以及各铰接位置的销轴、衬套零件。建模过程中对梯形螺纹进行精准参数化绘制，还原螺纹的牙型角、导程等关键参数，保证螺杆传动的运动仿真真实性；对连杆铰接处的转动副进行同轴度约束设置，确保后续机构运动无干涉。材质渲染阶段，针对不同部件匹配对应工业材质：钳身主体采用发黑处理的45号钢材质，渲染时调整金属粗糙度参数还原哑光发黑的表面质感；螺杆、销轴类传动部件采用镀锌钢材材质，添加轻微金属反光效果体现机加工表面特征；铰接位置的衬套采用黄铜材质，调整漫反射参数还原黄铜特有的暖金色金属质感；T型操作杆采用冷拉圆钢材质，表面添加细微的拉丝纹理提升真实感。结构设计上采用螺旋传动配合连杆增力机构，通过转动顶部T型杆带动螺杆旋转，将螺杆的直线进给运动通过两组对称连杆转化为夹头的夹紧动作，利用连杆机构的死点特性实现夹紧后的自锁效果，避免工作过程中夹钳松脱；夹头夹持面设计交叉防滑齿纹，增大夹持摩擦力，保证夹持工件时的稳定性；整体框架采用镂空式结构设计，在保证结构强度的前提下减轻夹钳整体重量，提升手动操作的便携性。设计过程中反复验证各运动部件的行程范围，确保夹头开合距离满足常规五金工件的夹持需求，同时对各铰接点的受力情况进行模拟分析，优化销轴直径与连杆厚度参数，保证夹钳在最大夹紧力工况下的结构强度，避免出现部件变形或断裂问题。整体模型装配完成后进行全局干涉检查，逐一排查零件间的装配间隙与运动干涉问题，调整铰接位置的配合公差，保证夹钳操作时的顺畅度，最终渲染输出的效果图清晰展现夹钳的结构细节与材质特征，完整呈现手动夹钳的设计思路与功能特性。
