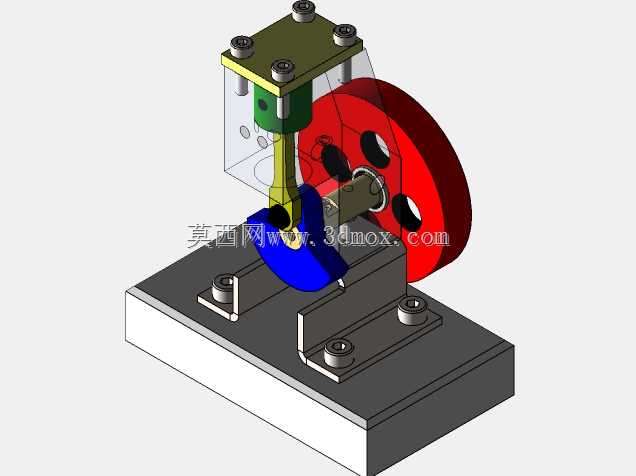

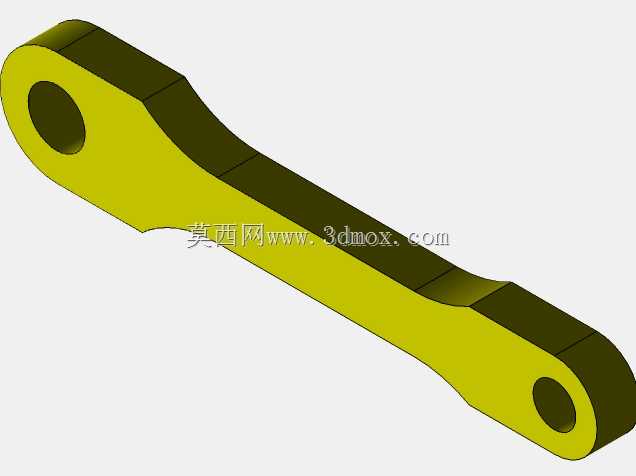

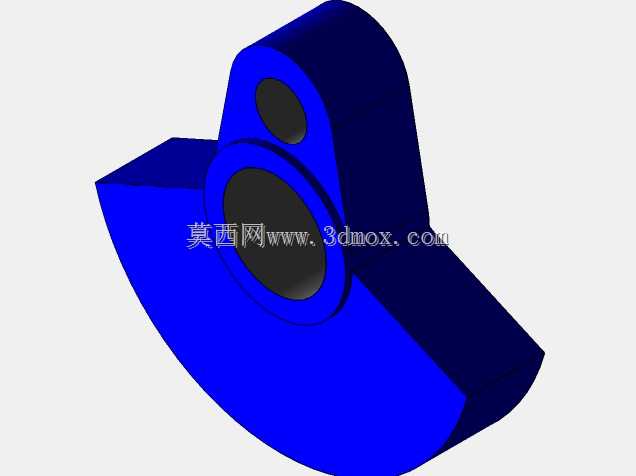

该气动动力装置常应用在小型自动化产线的间歇动力输出工位、易燃易爆工况下的小型驱动单元,以及教学演示类气动传动实验台架中,相比电动驱动元件,其依靠压缩空气作为动力源,不会产生电火花,在化工、粉体加工等有防爆需求的场景中适配性更强,同时具备过载自动卸荷、启停响应速度快的特性,适合短周期频繁启停的往复或旋转动力输出场景。整套装置采用立式气缸直连曲柄连杆的传动布局,压缩空气进入气缸腔体后推动活塞做上下往复运动,通过连杆将直线运动转换为曲轴的旋转运动,曲轴端部安装的大直径飞轮可储存转动惯量,抵消活塞运动到上下止点时的传动死点问题,保证输出轴转动的连续性,降低输出扭矩的波动幅度。设计阶段优先考虑了安装与维护的便捷性,

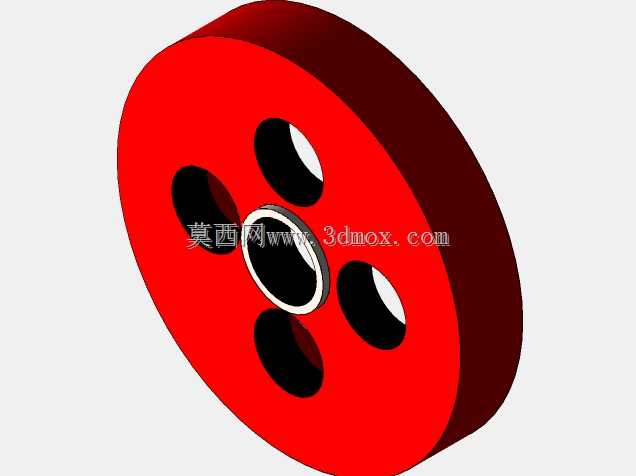

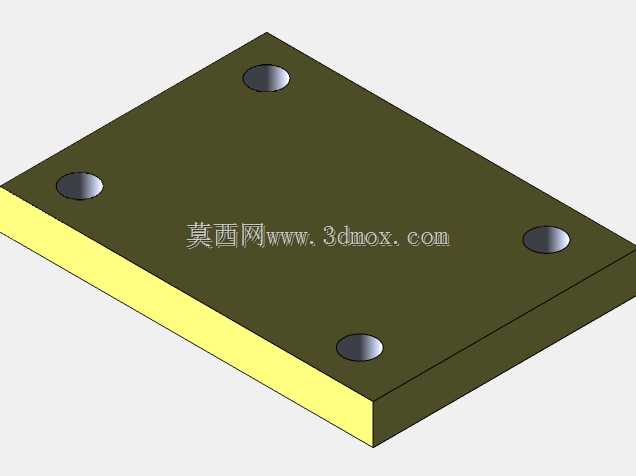

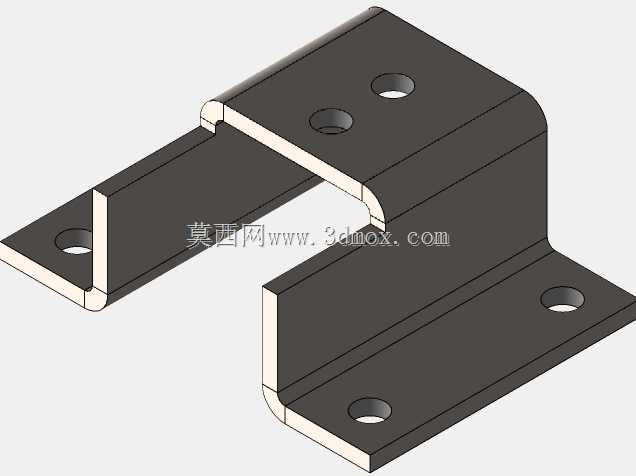

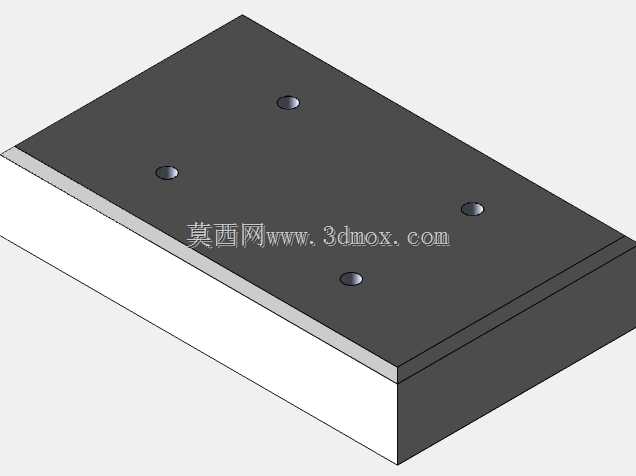

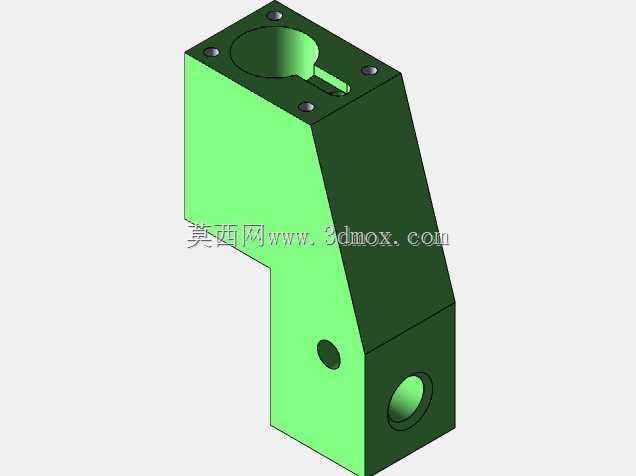

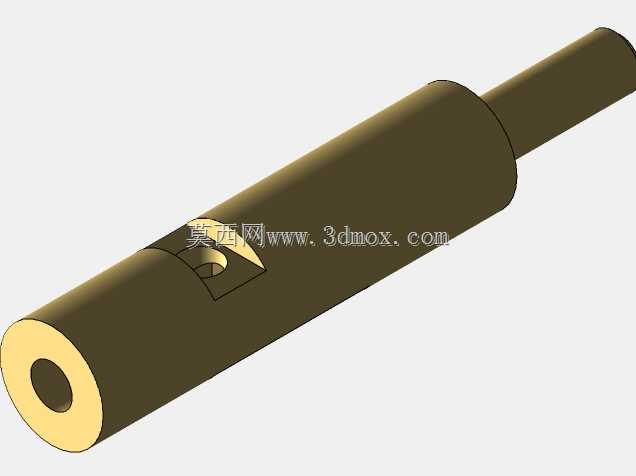

整套动力单元集成在一块带安装孔的铸铁底座上,底座上的四个沉头安装孔可直接通过螺栓固定在设备台架或安装基板上,安装边界规整,不需要额外设计复杂的转接支架;气缸部分采用透明防护罩包裹,既可以直观观察活塞、连杆的运动状态,也能避免运动部件外露引发的安全隐患,气缸端盖通过四根均布螺栓与缸体连接,拆解维护时不需要拆卸整套底座即可完成密封件更换、活塞清理等操作。曲轴的支撑部位采用分体式轴承座结构,轴承座通过螺栓固定在底座的凸台上,加工时可分别保证轴承座安装面与气缸安装面的形位公差,降低整体加工的精度要求,同时也方便调整曲轴与连杆的配合间隙;飞轮与曲轴采用平键连接传递扭矩,飞轮外缘做了加厚处理,在控制整体重量的前提下最大化转动惯量,
保证低速运转时的稳定性。整套装置的动力输出端可直接连接小型负载,也可通过联轴器对接减速机构进一步放大输出扭矩,进气口设置在气缸上部,可通过配套的电磁阀控制进气时序,实现正反转切换、转速调节等功能,整体结构紧凑,占用安装空间小,运动部件的润滑点集中,日常维护仅需要定期在连杆与曲轴的铰接部位、活塞与缸体的配合面加注润滑脂即可,不需要复杂的油路设计。
