可胀紧式传动滑轮结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598388
  • 可胀紧式传动滑轮结构设计方案
  • 可胀紧式传动滑轮结构设计方案
  • 可胀紧式传动滑轮结构设计方案
  • 可胀紧式传动滑轮结构设计方案
  • 可胀紧式传动滑轮结构设计方案

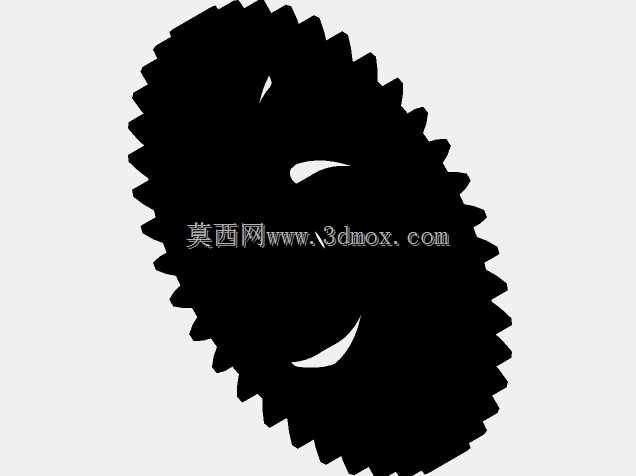

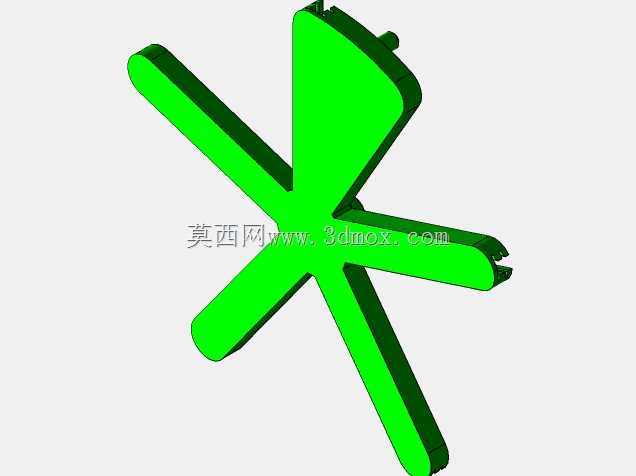

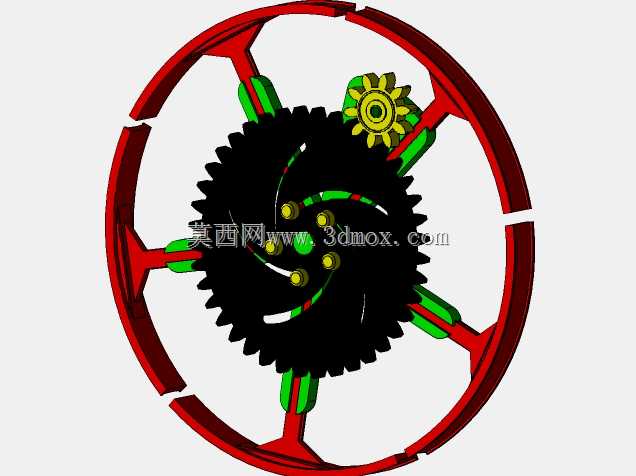

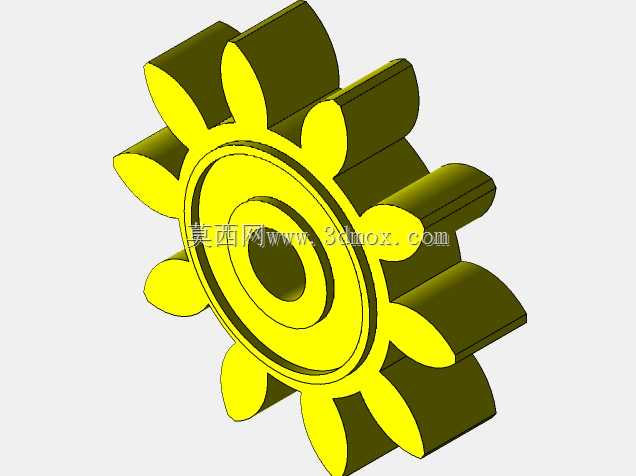

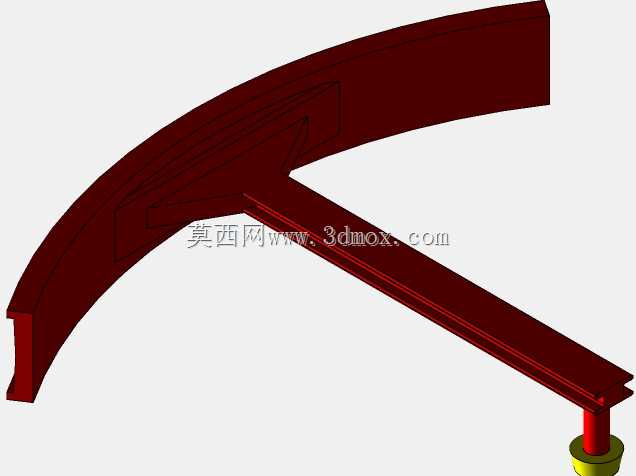

  这款胀紧式滑轮的设计,核心是解决传统定径滑轮在带传动场景中无法自适应张紧、拆装维护需反复调整中心距的痛点,常见于纺织机械的纱线输送、轻工包装线的物料传送、小型自动化设备的同步带传动工位,能在不改动安装机架的前提下实现传动带的快速张紧与更换,大幅缩减产线停机维护的时长。从结构逻辑来看,整个轮体采用分体式辐条支撑设计,外圈为分段式轮缘结构,每段轮缘通过辐条内侧的弹性支撑组件与中心齿轮盘连接,中心的大直径直齿轮作为核心传动件,与周向均匀分布的小齿轮啮合,转动调节小齿轮即可带动辐条上的滑块径向移动,从而改变外圈轮缘的整体工作直径,实现胀紧量的无级调节,调节到位后通过辐条端部的限位销锁定位置,避免运行过程中出现直径回缩导致的传动打滑。

  设计过程中优先考虑了安装边界的适配性,整体轮体的最大外径控制在常规同规格定径滑轮的1.2倍范围内,中心安装孔的轴径尺寸与标准传动滑轮的安装轴系完全兼容,不需要对原有设备的安装轴、轴承座做任何改造即可直接替换,轮缘的工作宽度匹配常用的平带、同步带的宽度规格,分段轮缘的拼接缝隙控制在0.1mm以内,避免运行过程中对传动带表面造成剐蹭磨损。从功能特性上看,这种胀紧结构相比传统的张紧轮外置方案,不需要额外占用安装空间,张紧力的调节可以直接在轮体上完成,不需要移动电机或传动轮的安装位置,对于安装空间紧凑的小型自动化设备尤为适用;轮体内部的齿轮传动副采用直齿啮合设计,加工难度低,装配时不需要复杂的对位调整,支撑辐条采用对称六辐布局,受力均匀,

  高速运转时的动平衡性能更好,能适配最高1500rpm的传动转速工况。在细节设计上,轮缘的外表面做了微弧处理,能避免传动带运行时出现跑偏,弹性支撑组件采用内嵌式设计,不会暴露在轮体外侧,避免生产环境中的粉尘、纤维卷入传动间隙造成卡滞,所有活动配合面都预留了合适的公差间隙,即使在有少量粉尘的工况下也能顺畅调节,不会出现锈死卡滞的问题。
