Solidworks设计的皮带轮支撑固定架

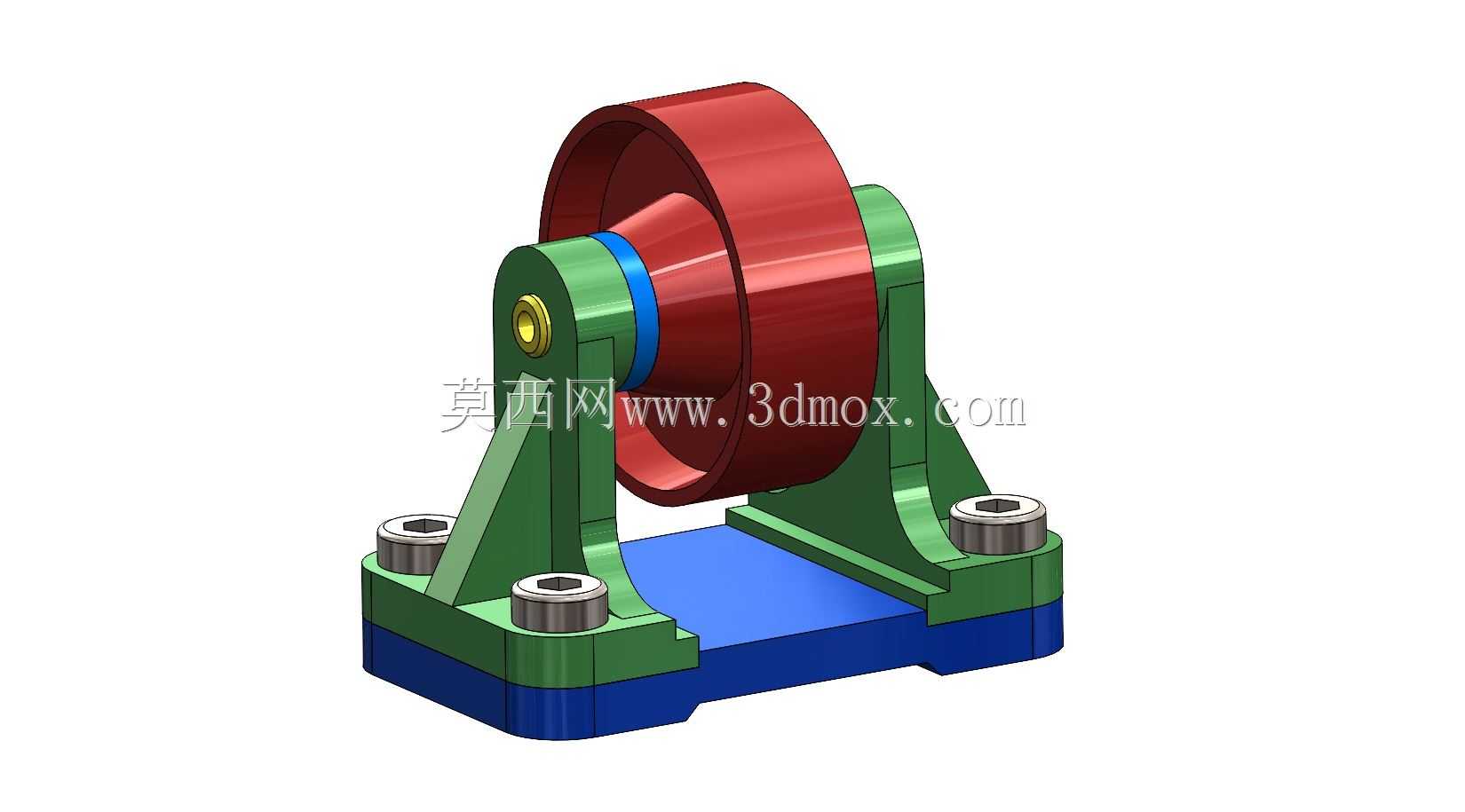

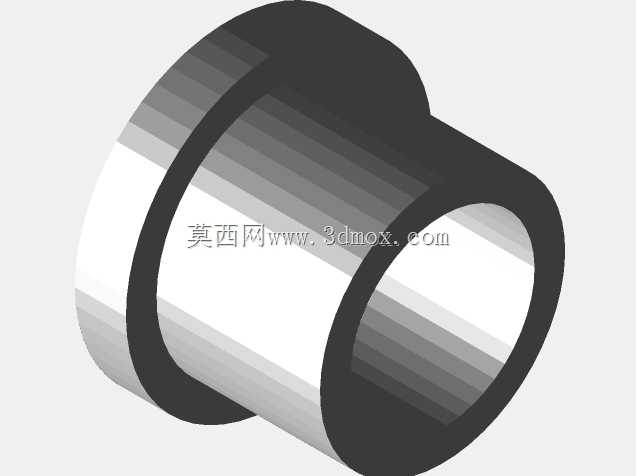

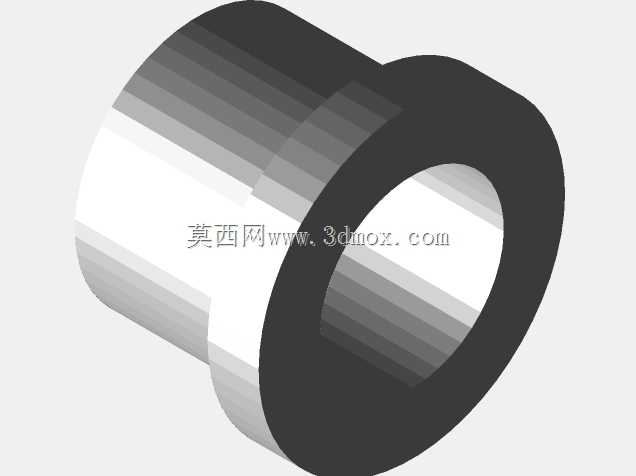

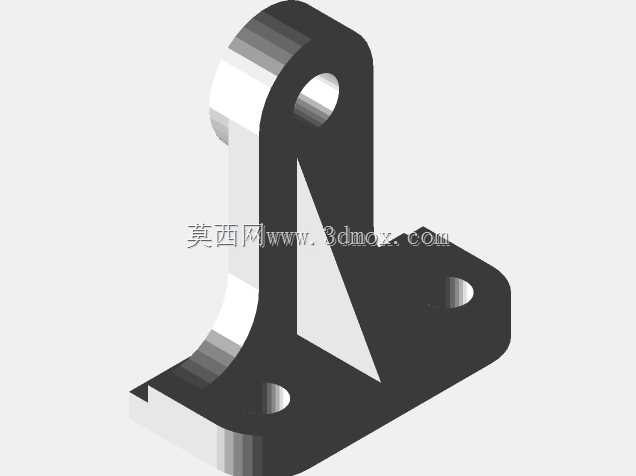

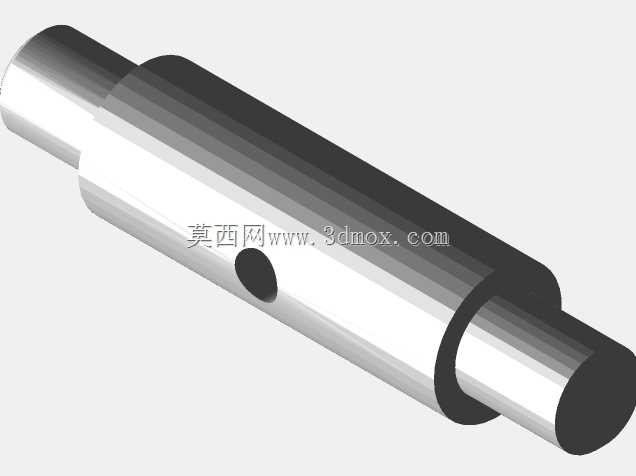

　　在各类带传动工况的设备布局中，这类皮带轮支撑结构是衔接动力输入与负载端的核心承载构件，常见于小型加工设备、农用传动机具、轻工输送线的动力传递单元中，主要承担皮带轮的旋转支撑、张紧力承载以及安装基准定位的作用，避免带轮运转过程中出现径向跳动、轴向窜动，保障带传动的效率与运行稳定性。从结构设计逻辑来看，整个支架采用分体式组合结构，底部为带安装沉孔的基座，基座上方设置对称分布的两个立式支撑臂，支撑臂与基座之间设置三角加强筋结构，用来抵消皮带运转过程中产生的侧向拉力与振动载荷，避免支撑臂长期受力出现形变。支撑臂顶端设置同轴的轴孔，用来安装带轮的转轴与配套轴承，轴孔位置的壁厚做了局部加厚处理，匹配轴承压装的过盈配合要求，

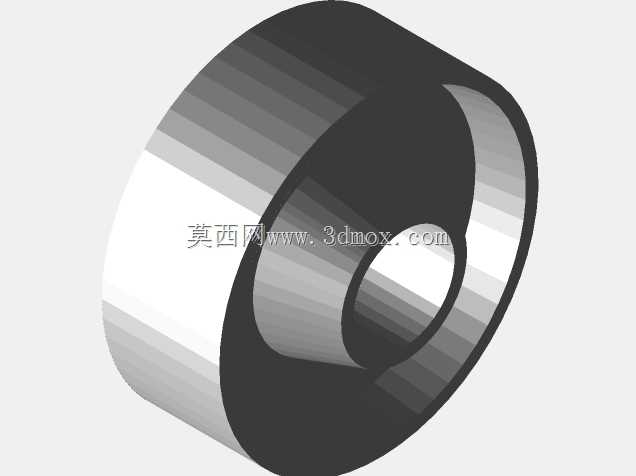

　　同时预留了轴承定位的台阶面，防止轴承运转过程中出现轴向移位。带轮部分采用辐板式结构，轮缘位置做了适配三角带的梯形槽设计，轮槽的表面粗糙度与形位公差需要满足带传动的摩擦传动要求，减少皮带的磨损速率。安装边界方面，基座底部设置四个均布的内六角安装螺栓孔，孔位的同轴度与平面度公差控制在合理范围内，安装时可以直接通过螺栓将整个支架固定在设备的安装平台上，不需要额外做复杂的调平处理；支撑臂的间距与带轮的宽度匹配，预留了0.5mm左右的轴向间隙，避免带轮运转时与支撑臂发生摩擦干涉。设计过程中需要重点核算支撑臂的抗弯强度与基座的抗振性能，针对不同的传动功率需求，可以调整加强筋的厚度、轴孔的直径以及基座的安装孔间距，适配不同规格的皮带轮安装需求。

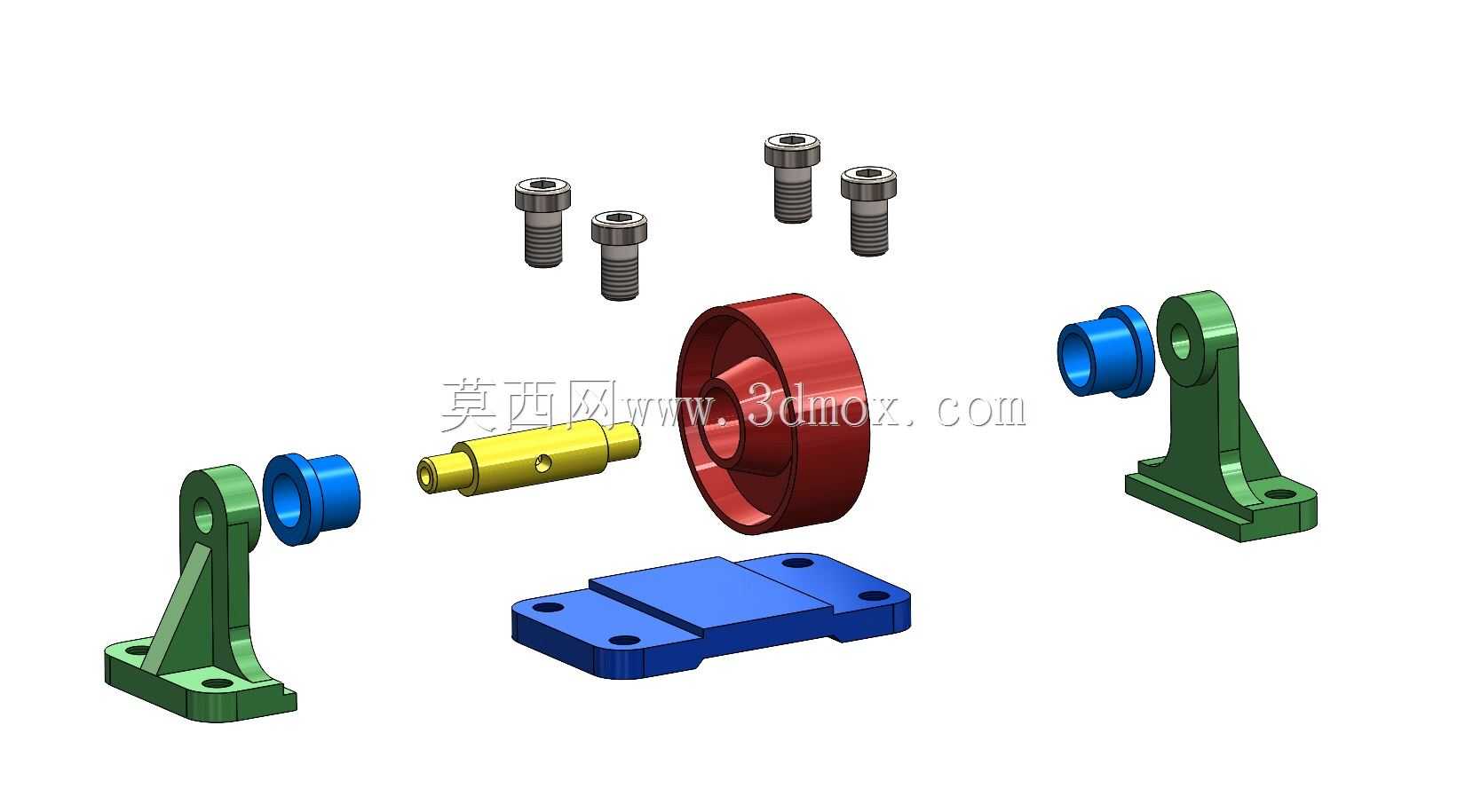

　　整个结构的装配逻辑清晰，所有零部件都采用常见的标准紧固件连接，后期维护时可以快速拆卸更换带轮或者轴承，不需要对整个支架进行破坏性拆解，能够有效降低设备的运维成本。在实际选型应用时，需要根据传递的扭矩大小、皮带的张紧力数值来匹配对应壁厚的支架结构，避免负载超过支架的承载极限出现断裂或者形变，影响整个传动系统的正常运行。
