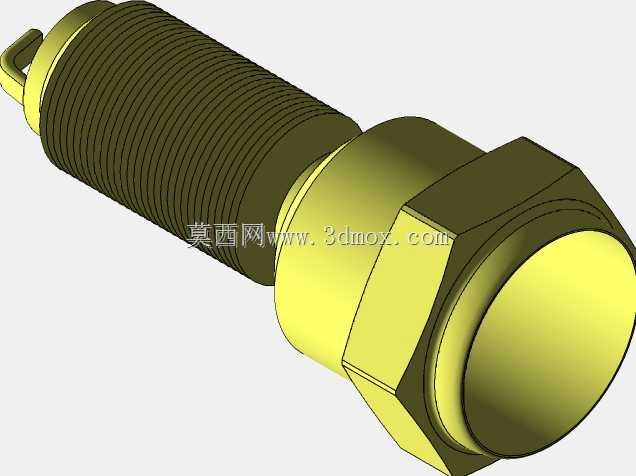

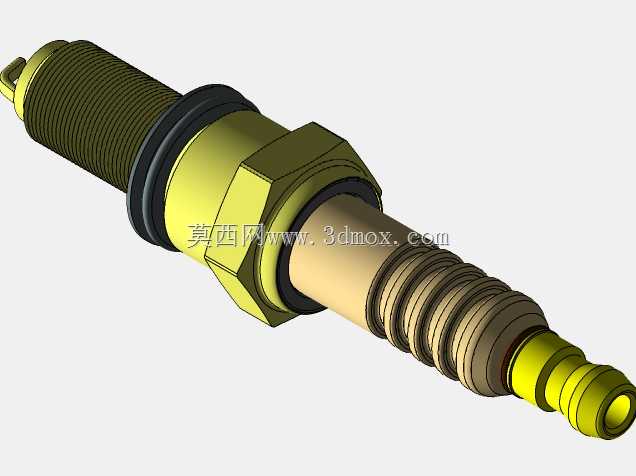

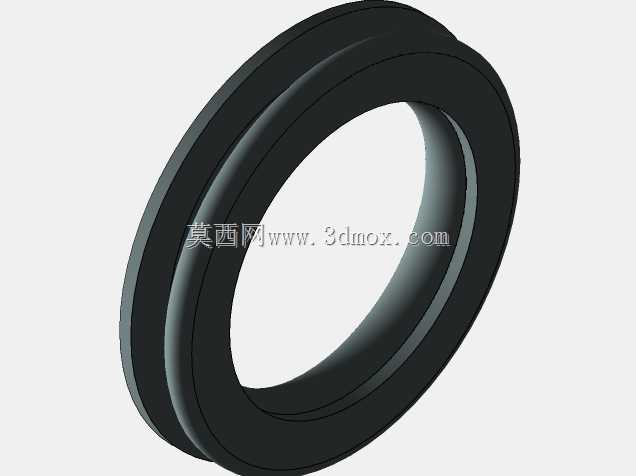

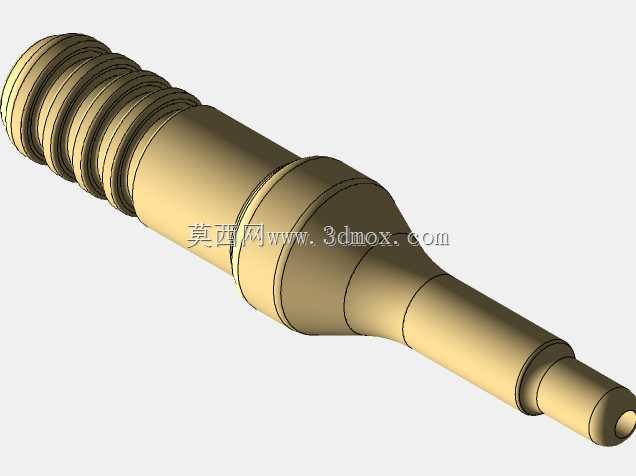

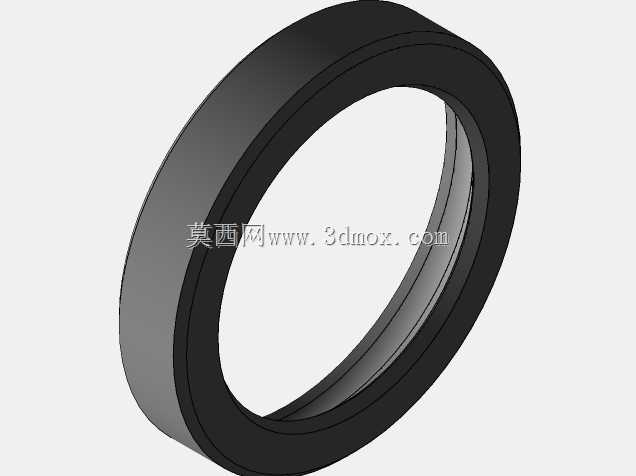

作为内燃机点火系统的核心执行部件,火花塞的结构设计直接决定了混合气点火效率与发动机运行稳定性,建模过程中需要兼顾安装适配性、绝缘可靠性与电极耐烧蚀性能。从安装边界来看,上部的螺纹段采用公制细牙螺纹设计,匹配气缸盖的安装螺孔,螺纹长度严格对应气缸盖壁厚,避免伸入燃烧室过长导致电极积碳、或是过短造成点火位置偏移,六角螺母段的对边尺寸符合通用套筒拆装标准,方便售后维护时的快速装拆。中间的绝缘瓷体采用多级伞棱结构,一方面增加表面爬电距离,避免高压电沿瓷体表面泄漏,另一方面棱状结构可以在发动机运行时被进气气流冲刷,减少表面积碳附着,瓷体与金属壳体之间采用多层密封垫圈压合,保证燃烧室的气密性,避免高温高压燃气从安装缝隙泄漏。

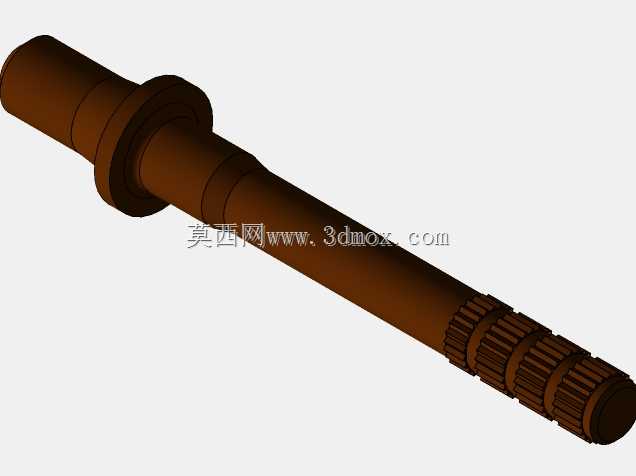

下部的电极组采用中心电极加侧电极的配对结构,中心电极顶端与侧电极之间预留标准点火间隙,间隙值匹配常用点火系统的高压输出范围,既保证跳火能量充足,又避免间隙过大造成点火电压过高击穿绝缘部件。建模时优先还原各部件的装配配合关系:金属壳体与绝缘瓷体的过盈压装段、中心电极与导电密封层的接触段、接线螺母与高压点火线的插接段都做了贴合实际的结构处理,没有多余的简化。从应用场景来看,这类结构的火花塞适配多数小排量自然吸气汽油机,可用于乘用车、小型通用动力机械的点火系统,设计时充分考虑了不同工况下的耐受能力:金属壳体采用导热性良好的钢材,能及时将电极吸收的燃烧热量传导到气缸盖,避免电极温度过高产生早燃;中心电极内置导电铜芯,

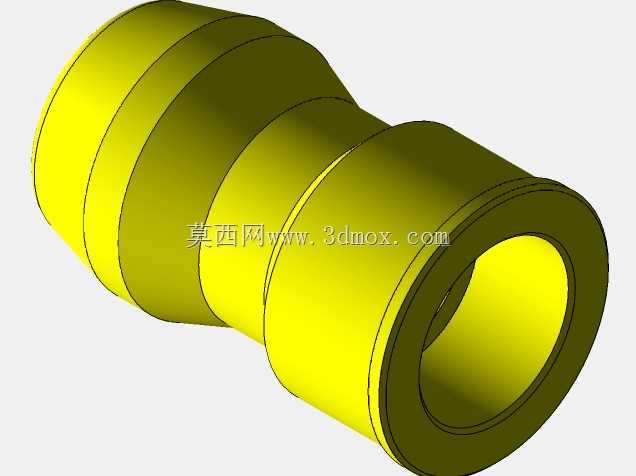

降低电阻的同时提升导热效率,减少电极烧蚀速率。整个模型的各段同轴度控制在合理公差范围内,保证安装后电极处于燃烧室中心位置,让点火产生的火焰核可以均匀向四周传播,提升混合气燃烧速度,降低循环变动率。接线端的插接头采用标准卡扣结构,匹配主流高压点火线的连接端子,避免发动机运行振动导致接线松脱断电。
