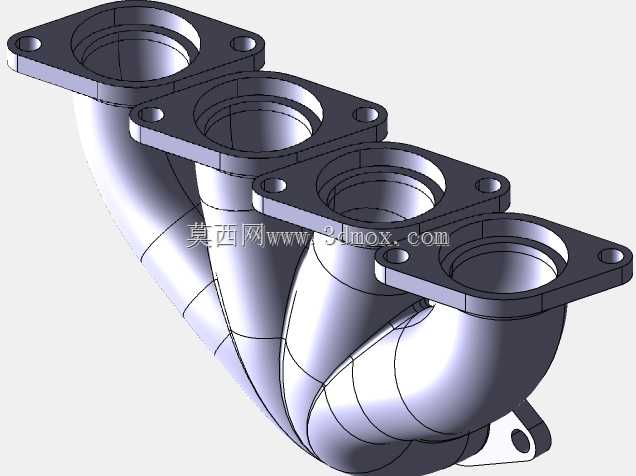

四缸发动机排气歧管结构设计

　　这款排气歧管适配直列四缸自然吸气发动机，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，导入排气总管后送入三元催化与消声系统，是发动机进排气模块的核心承压耐热部件。从安装边界来看，四个进气法兰分别对应发动机缸盖的排气侧安装位，每个法兰设置两个定位安装孔，孔位公差需控制在±0.1mm范围内，保证与缸盖排气口的同轴度，避免安装后出现密封面错位导致的废气泄漏问题；出气端为单出口结构，可对接下游排气前段管路，整体安装轮廓避开了发动机舱内的点火线圈、机油标尺、冷却管路等周边部件，不会出现装配干涉。设计过程中优先考量了各缸排气的干涉问题，四个歧管的弯曲弧度、管路长度经过逐段调整，尽可能降低各缸排气背压的差值，

　　避免出现某一缸排气不畅导致的动力输出不均、怠速抖动问题；管路弯折处全部采用大圆弧过渡，没有直角突变结构，既可以减少废气流通的阻力，也能降低高温气流长期冲刷管壁带来的局部热应力集中，延长部件使用寿命。管壁厚度根据不同区域的工作温度做了差异化设置，靠近缸盖的法兰端长期接触800℃以上的高温废气，壁厚适当增加以提升耐热变形能力，中段管路在保证结构强度的前提下适当控制壁厚，降低整体自重，减少发动机舱的额外负载。法兰密封面设计有0.05mm的平面度要求，装配时配合金属密封垫片，可承受排气系统的脉冲压力波动，不会出现高温高压下的密封失效问题。歧管底部设置有单独的安装固定吊耳，可通过螺栓与发动机缸体的附属支架连接，分担歧管自身重量带来的安装应力，

　　避免车辆运行过程中振动导致的法兰连接螺栓松动、管路开裂问题。从实际应用场景来看，这类歧管多用于小排量家用乘用车的动力总成，设计时兼顾了铸造工艺的可行性，管路外形没有过于复杂的倒扣结构，可采用砂型铸造或者不锈钢焊接工艺实现批量生产，后续也可根据增压版本的需求调整管路壁厚与接口尺寸，适配涡轮增压器的安装需求。建模过程中对每一段管路的曲率做了连续校验，保证内壁光滑无凸起，减少废气中的积碳附着概率，降低长期使用后管路堵塞的风险；各安装孔的位置都做了装配间隙校验，保证常规套筒工具可以顺利完成螺栓的拆装操作，不需要额外定制专用工装，售后维修的便利性也纳入了设计考量范畴。
