塑料材质控制器调节旋钮结构设计

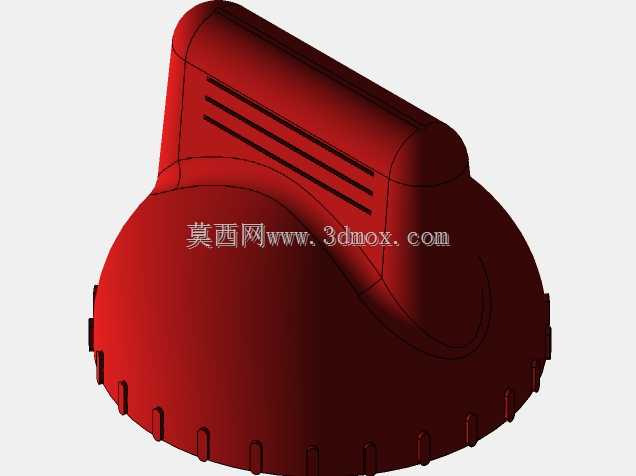

　　这类旋钮主要配套各类传感控制类设备使用，常见于工业控制柜面板、小型检测仪器的操作端面，承担参数调节、档位切换、阈值设定的操作功能，操作人员通过转动旋钮完成对应控制指令的输入，是人机交互环节里直接接触的操作部件。从结构设计来看，整体采用下部宽边底座加上部握持凸台的构型，底座边缘做了均匀分布的周向凸齿结构，这部分结构在安装时可与面板的安装卡槽形成周向限位，避免旋钮装配后出现跟转、打滑的问题，底座的圆弧过渡面完全贴合面板安装位的沉台尺寸，装配后不会出现凸起刮蹭或者缝隙过大积灰的问题。上部的握持区域做了三道平行的内凹防滑槽，同时握持段的侧面做了符合人体指腹贴合的弧面收窄，操作人员转动时不需要施加过大的握持力就能完成精准调节，

　　即便戴薄型劳保手套操作也不会出现滑脱的情况。设计时充分考虑了塑料注塑成型的工艺特性，所有转角位置都做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的成型缺陷，壁厚控制在均匀的2mm区间，没有出现壁厚突变的结构，能有效减少注塑冷却过程中的翘曲变形问题，不需要额外做复杂的模具抽芯结构，常规的两板模就能完成成型生产，能有效降低批量生产的模具成本与成型周期。安装边界上，底座的最大外径适配常规的16mm面板安装孔，整体高度控制在22mm以内，不会因为突出面板过高造成误碰，也不会因为高度不足导致操作时握持发力不便。这类旋钮的扭矩传递依靠中心的D型孔结构，与控制器的电位器轴径完全匹配，装配时只需要压入即可完成固定，不需要额外的紧固件，

　　装配效率较高，日常维护更换时也能快速拆装。在实际应用场景中，这类旋钮可配套温度传感器、压力传感控制器的调节端使用，也可通用在小型家电、实验检测设备的控制面板上，塑料材质选用ABS工程塑料即可满足常规使用场景的耐磨、耐老化需求，表面做哑光晒纹处理，既不会因为反光影响操作人员视线，长期使用也不容易留存指纹和操作污渍。
