传感器安装用C型折弯冲压夹具支架

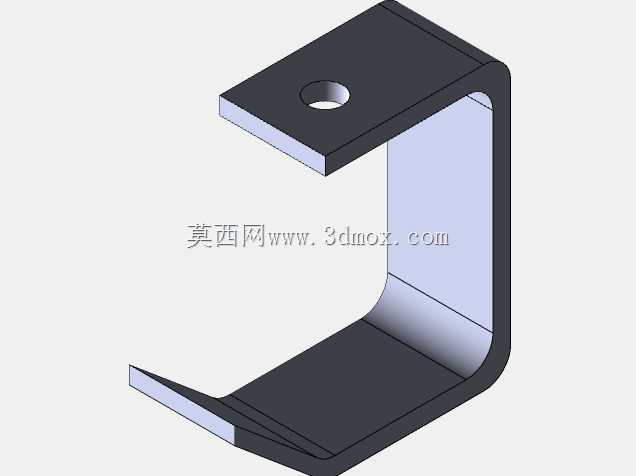

　　这类C型折弯支架在工业传感检测场景中应用十分广泛，常见于自动化产线的工件到位检测、设备运行位置反馈、物料有无识别等工位，作为光电传感器、接近开关类检测元件的安装承载件使用。从结构形态来看，整体采用单块板材一体折弯成型，没有额外的拼接焊接结构，加工工序少，批量生产时一致性容易控制，长期受设备运行振动影响也不会出现焊缝开裂、连接松脱的问题，适配车间内多数存在持续振动的设备安装场景。上部的平板区域开有单处圆形安装孔，可直接穿入螺栓将支架整体固定在设备机架、型材框架或者工装台板上，孔位周边预留了足够的扳手操作空间，现场安装时不需要额外避让结构，单人即可完成锁紧操作。下部的水平托板边缘做了斜切收边处理，一方面可以减少板材边缘的锐边毛刺，

　　避免安装调试人员被划伤，另一方面斜切结构可以在狭窄安装空间内避让相邻的管线、相邻设备部件，不会出现安装干涉。折弯处采用了大圆角过渡设计，既可以避免冲压折弯时板材出现应力集中开裂的问题，也能提升支架整体的结构刚性，在承受传感器重量以及外接管线拖拽力时，不会出现折弯处变形、安装角度偏移的情况，保证传感器检测位置的长期稳定性。设计这类支架时，首先要确认所搭载传感器的整体重量与外接走线的拖拽载荷，以此选定适配的板材厚度，避免板材过薄导致支架刚性不足出现晃动，或是板材过厚造成材料浪费、折弯难度提升。其次要核算上部安装孔到下部托板的垂直距离，这个尺寸直接决定传感器的检测高度，需要匹配被测工件的检测面高度，预留出传感器本身的调节余量，

　　避免安装后检测距离超出传感器的有效量程。同时要确认支架整体的宽度尺寸，不能超出安装工位的边界，防止设备运行过程中支架与运动部件发生碰撞，下部托板的长度要足够承托传感器本体，预留出传感器自身的安装固定孔位空间，同时不能过长遮挡传感器的检测光路或者感应面。这类支架的安装边界比较灵活，既可以通过上部孔位吊装在设备横梁下方，也可以反向固定在竖直立板上作为侧装支架使用，适配不同工位的安装方向需求，折弯形成的内凹空间可以容纳传感器的尾部接线端，避免接线处被外力剐蹭出现断线问题，日常维护时只需要松开上部固定螺栓即可调整支架的整体位置，不需要拆解传感器本身，调试效率较高。
