汽车通风式制动刹车盘结构设计

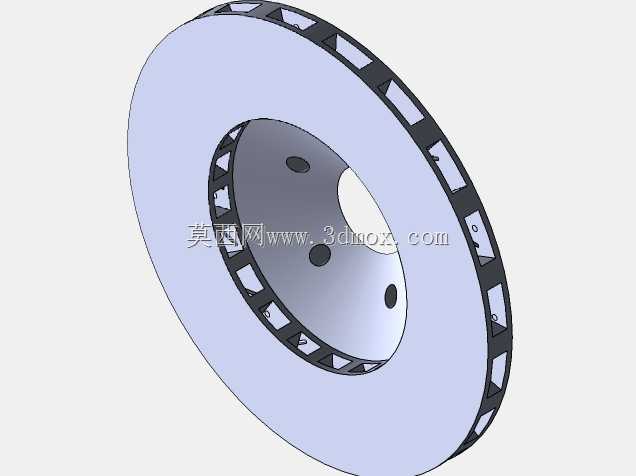

　　日常乘用车的制动系统里，制动盘是决定制动效能稳定性的核心旋转部件，这套模型还原的是主流乘用车型搭载的通风式制动盘结构，区别于实心盘的单层结构，这类带内部通风道的盘体主要适配前轮制动工况，毕竟前轮承担了整车七成以上的制动力矩，制动过程中产生的热量如果不能快速散出，很容易引发热衰退，导致制动踏板脚感变软、制动距离拉长。从结构设计逻辑来看，盘体外缘均匀排布的三角状通风槽，是顺着盘体旋转方向做的导流设计，车辆行驶时盘体随轮毂同步转动，通风槽会像离心风扇一样把盘体内部的热空气快速甩出，同时把外界冷空气导入盘体内部夹层，相比同尺寸实心盘，散热效率能提升四成以上，连续制动工况下的温度上升速率会明显放缓。

　　安装端的结构设计完全匹配常规乘用车的转向节接口，中心定位孔的尺寸是按照轮毂轴头的配合公差做的基准设计，三个安装螺栓孔的分度圆直径、孔位公差都参考了量产车型的装配标准，实际装配时不需要额外做转接调整，就能和轮毂轴承、制动卡钳的安装位完全对齐。盘体的摩擦面做了平面度的严格控制，建模时预留了合理的磨损余量，按照常规家用车的使用强度，这个厚度的摩擦面可以覆盖多次制动片更换周期，不需要过早更换盘体。很多新手建模时容易忽略通风槽的结构强度，这套模型里的通风槽支撑筋做了等强度过渡设计，既保证了通风截面积足够，又不会因为筋条过薄导致盘体在高强度制动时出现热变形开裂，边缘的倒角处理也规避了应力集中问题，避免盘体在冷热交替工况下出现边缘崩裂的情况。实际选型匹配时，要注意盘体的外径尺寸需要和卡钳的摩擦片有效接触范围对应，不能出现摩擦片偏磨盘体边缘的情况，中心孔的配合公差要选过渡配合，既保证安装时的定位精度，又不会因为过盈量太大导致拆卸困难。
