多体组合式传感安装连接基座结构

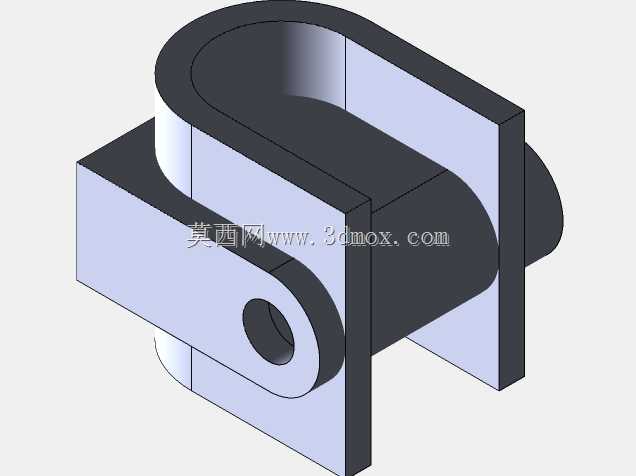

　　在工业传感检测布局的实际场景中，这类多体组合式连接基座是传感单元与设备主体衔接的核心承载构件，常见于自动化生产线的工位检测、流体管路的参数监测、运动机构的位置反馈等安装场景，承担着传感模块定位、载荷传导、安装姿态适配的实际作用。不同于一体式的刚性安装座，该结构采用多实体组合的构型思路，上部的U型围合结构可形成半包围的容纳空间，既能够对嵌入其中的传感模块形成周向防护，避免生产现场的飞溅碎屑、切削液直接冲击传感元件，也可通过两侧的平行立面提供稳定的安装基准面，保证传感模块的检测方向与被测对象保持精准对位。下部延伸出的带孔铰接耳板，是整个结构的姿态调节核心，铰接孔的孔径与配套销轴采用间隙配合设计，可在安装时根据实际检测点位的角度需求，

　　绕销轴轴线小范围调整基座的俯仰角度，调整到位后通过侧边的紧固件锁止，解决了固定式安装座无法适配现场复杂安装角度的痛点。结构中部的凸台结构做了等壁厚设计，既保证了与上部U型腔体、下部铰接耳的衔接强度，避免长期受设备振动影响出现应力集中断裂的问题，也控制了整体构件的重量，不会给安装位置的设备本体带来额外的载荷负担。从安装边界来看，该基座的U型腔体开口宽度、腔体深度均适配常规工业传感器的外形尺寸，两侧立面预留的安装孔位间距符合通用传感附件的安装孔距标准，不需要额外做转接板即可直接完成传感模块的固定；铰接耳板的外伸长度经过校核，在最大角度调整时不会与周边的设备构件发生运动干涉，下部的安装贴合面做了平面度处理，

　　与设备安装面贴合时的间隙控制在0.1mm以内，保证安装后的整体刚性，不会因设备运行振动导致传感检测数据出现漂移。在建模逻辑上，该结构采用多实体建模方式完成，不同功能区域的实体可根据后续的加工工艺需求单独拆分出工程图，比如U型围合部分采用板材折弯焊接成型，铰接耳板采用铣削加工后与主体焊接，多实体的建模方式可在设计阶段直接验证不同部件拼接后的干涉情况，减少后续加工试装的调整成本。结构的所有转角处均做了圆角过渡处理，既避免加工过程中出现应力集中导致的部件开裂，也消除了安装调试过程中尖锐边角划伤操作人员的安全隐患。
