斜口导流式工业接料漏斗结构设计

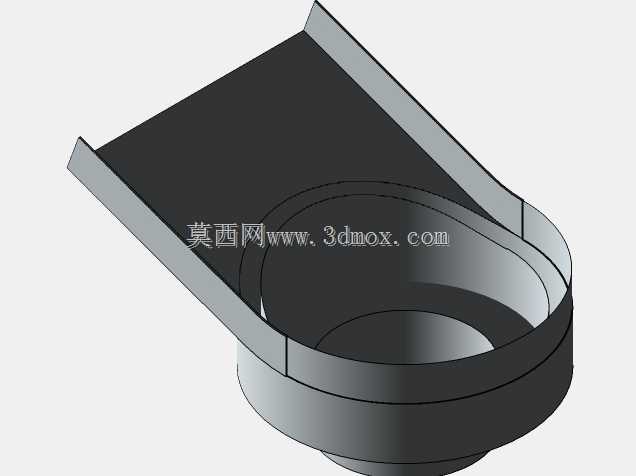

　　这款斜口导流漏斗主要面向工业生产线上的散料、颗粒料及小型工件的定向导流输送场景，常见于机床排屑、自动上料工位、包装线物料转接、检测设备进料端等位置，用来衔接不同高度、不同角度的输送路径，避免物料在转接过程中出现撒漏、卡滞、飞溅的问题。从结构设计来看，这款漏斗采用了斜置进料端加圆形出料口的组合形式，进料端做了延伸式斜导面设计，导面两侧设置了向上翻起的挡边，能够适配上游输送带或者出料槽的出料角度，当物料从上游设备送出时，会顺着斜导面顺滑滑入下方的圆形料腔，不会因为下落角度偏差掉落到漏斗外部。下方的圆形出料口可以直接对接圆管、柔性输送软管或者下游设备的进料口，安装时只需要将出料口与对接部位做同轴固定，就能保证物料垂直下落，避免偏载堵料。

　　设计过程中重点考虑了物料的流动特性，斜导面的倾斜角度做了针对性优化，角度设置大于常见工业散料的安息角，保证粉状、颗粒状物料能够依靠自重顺利下滑，不会在导面上堆积残留；料腔部分做了圆弧过渡处理，没有直角死角，避免细小物料在转角处卡塞积料，长期使用也不会出现物料残留变质的问题。整个结构采用等壁厚钣金成型思路，壁面厚度均匀，既可以采用不锈钢板折弯焊接成型，用于食品、医药类有卫生要求的输送场景，也可以采用普通冷轧钢板焊接后做喷塑处理，用于普通工业环境的排屑、废料输送场景。安装边界方面，斜置进料端的宽度可以根据上游输送设备的出料宽度做适配调整，两侧挡边高度略高于物料堆积高度，防止高速输送的物料冲出导面；

　　下方圆形出料口的直径根据单位时间内的物料通过量设计，保证最大流量下物料不会在料腔内拥堵，出料口端部可以预留法兰边或者卡箍接口，方便与不同类型的下游输送部件快速连接，不需要额外做转接结构。实际使用中，这类漏斗不需要额外配置动力部件，完全依靠物料自重完成导流，故障率极低，只需要定期检查壁面磨损情况即可，针对磨蚀性较强的物料，还可以在漏斗内壁粘贴耐磨衬板，进一步延长使用寿命。
