工业管路连接用90度弯角接头结构

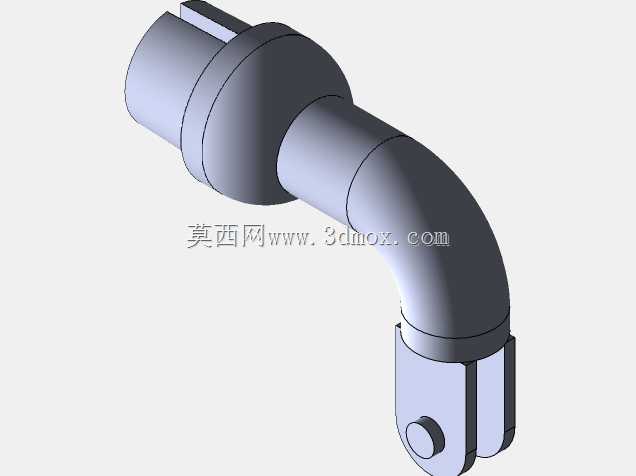

　　这类弯角接头在工业流体输送、气动控制回路、小型液压辅助管路中应用十分广泛，主要用于管路需要转向避让周边结构的安装场景，解决直型接头无法适配的空间走向问题，避免管路强行弯折造成的通径缩窄、应力集中开裂等隐患。从结构设计来看，该接头采用90度平滑圆弧过渡的弯段设计，转弯处的曲率半径经过合理取值，既不会因为曲率过小造成流体介质流经时的压损骤增，也不会因为曲率过大占用过多安装空间，两端分别设置了快插式连接结构与铰接式连接端，其中一端的带销轴铰接结构可以允许接头在安装后存在小角度的偏转余量，能够补偿安装面的加工公差、设备运行过程中产生的微幅振动位移，降低管路连接处的疲劳载荷。设计过程中首先需要明确两端连接接口的通径匹配要求，

　　弯段的壁厚根据管路额定工作压力做等强度校核，转弯处的内壁做顺滑处理，不存在直角台阶或者凸起毛刺，避免介质流经时产生紊流、积存杂质。安装边界方面，接头的直段插入端长度符合常规管路快插接口的插入深度要求，铰接端的销轴中心到弯段外侧的距离为最小安装避让尺寸，安装时需要预留足够的扳手操作空间，保证铰接端的锁紧螺母能够顺利紧固，同时要注意弯段的转向角度与周边管线、结构件的安全距离，避免运行过程中与其他部件产生摩擦干涉。这类接头在气动传感器的引压管路、小型自动化设备的气路连接、检测仪器的采样管路中都有大量使用，实际选型时需要结合管路的介质类型、工作压力、环境温度确认接头的材质适配性，建模过程中对两端连接结构的配合公差做了合理预留，铰接端的销轴与安装孔的间隙控制在合理范围，既保证转动灵活性，又不会出现间隙过大导致的介质泄漏问题，弯段与两端直段的衔接处做了圆角过渡，减少应力集中点，提升接头的长期使用可靠性。
