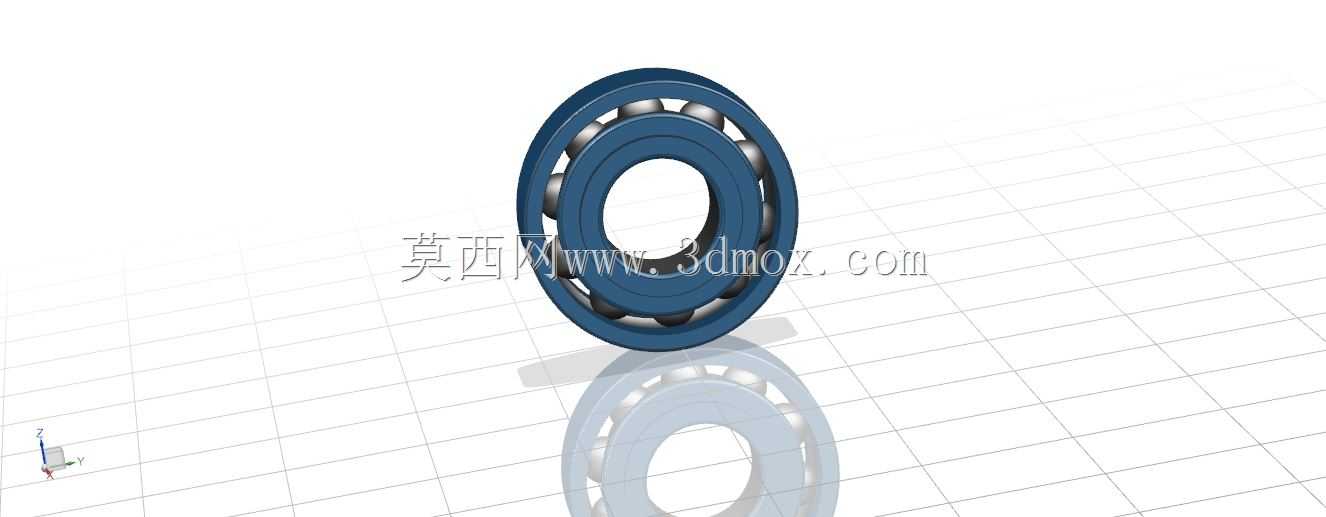

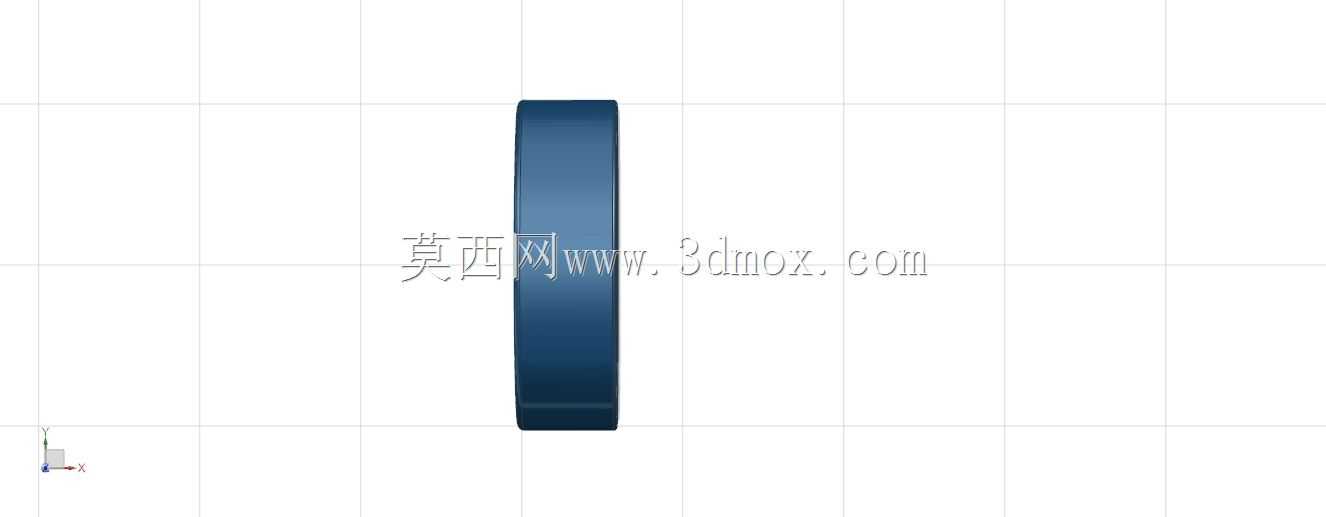

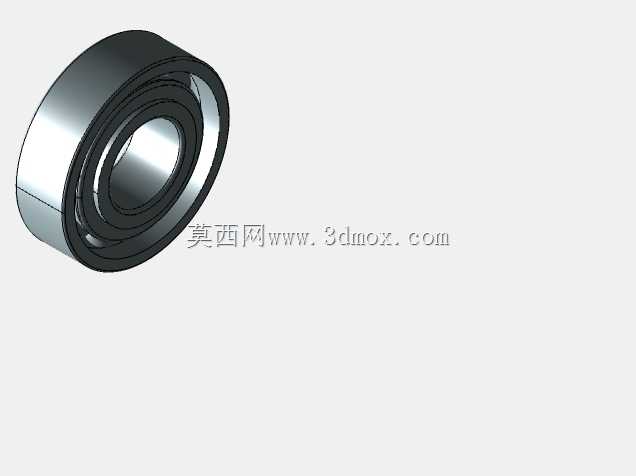

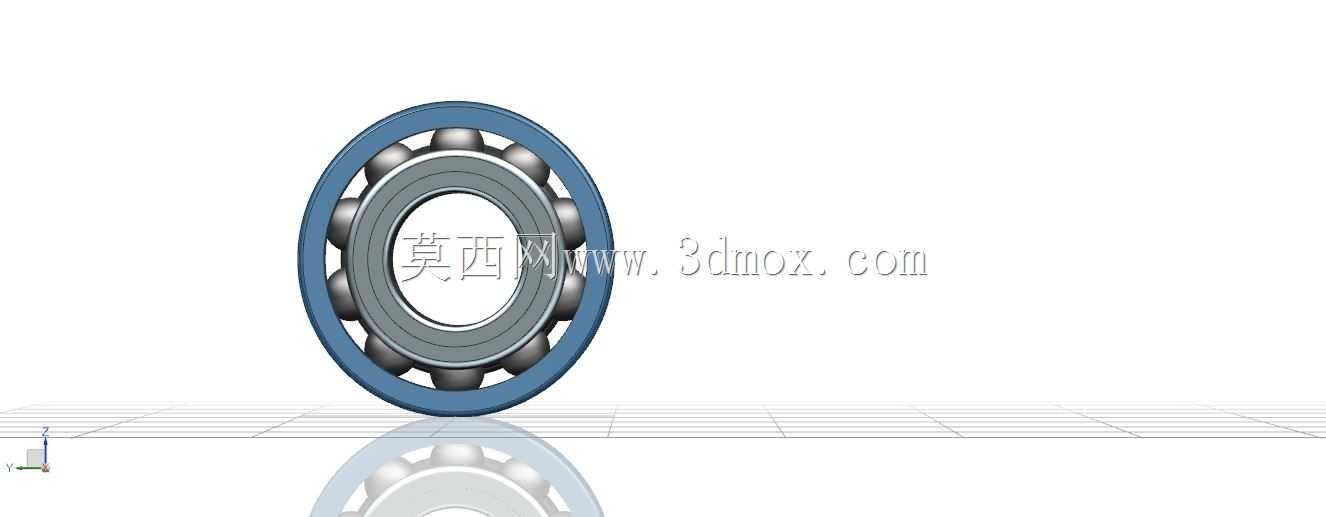

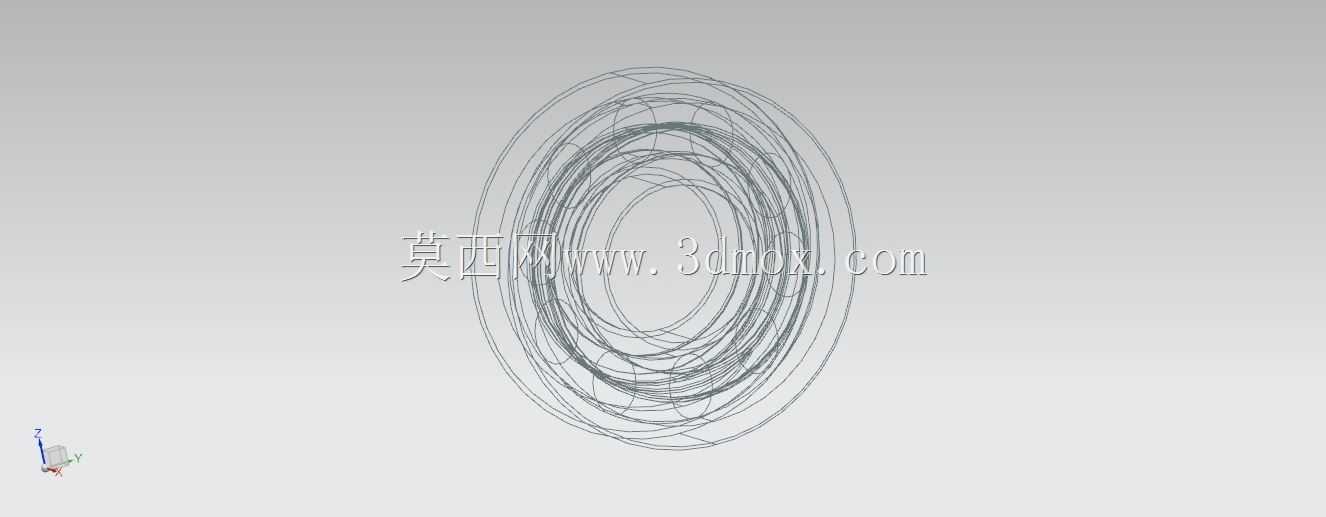

深沟球滚动轴承三维结构设计模型

　　在各类旋转传动设备的结构设计中，滚动轴承是支撑旋转轴系的核心基础部件，这款深沟球结构的滚珠轴承，主要承担轴系运转过程中的径向载荷，同时可适配一定比例的双向轴向载荷，广泛应用在电机输出端、机床主轴箱、汽车传动系、工业风机转轴、输送线辊筒支撑等场景中，是机械结构里应用覆盖范围最广的支撑类零件。从实际选型与建模逻辑来看，该模型完整还原了轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架，内圈与轴颈采用过盈配合随轴同步转动，外圈与设备轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀排布在滚道内的钢球通过保持架实现等距分隔，避免钢球之间直接接触产生额外摩擦与磨损，将运转过程中的滑动摩擦转化为滚动摩擦，大幅降低轴系转动的阻力损耗，

　　同时保证轴的旋转精度控制在设计允许的公差范围内。建模过程中严格遵循轴承的实际安装边界约束，内圈内径、外圈外径、轴承宽度三个核心安装尺寸完全对应通用标准件的尺寸系列，可直接在装配设计中调用匹配对应轴径与座孔尺寸，不需要额外调整安装位的结构参数；滚道的曲率半径设计略大于钢球半径，保证钢球与滚道之间为点接触状态，兼顾承载能力与低摩擦运转的需求，保持架的兜孔结构预留了钢球运转的合理间隙，避免高速运转时钢球与保持架出现卡滞。在实际设备运行中，这类滚珠轴承的密封结构、润滑脂填充空间也在模型中做了对应还原，可用于模拟轴承装配过程中的干涉检查、轴系挠度校核、支撑刚度仿真等设计环节，帮助结构工程师在设计阶段提前验证轴系支撑方案的合理性，

　　减少实物试制阶段的装配问题与结构缺陷。不同于滑动轴承的面接触支撑形式，滚珠轴承的启动摩擦阻力更小，维护更换便捷，在中低速、中等载荷的旋转工况下具备极高的性价比，建模时对钢球与滚道的接触位置做了精准的曲面拟合，可直接用于后续的有限元接触应力分析，模拟不同载荷工况下滚道与钢球的应力分布，为轴承的选型校核提供直观的三维结构参考。
