内燃机配气机构用气门挺杆结构设计

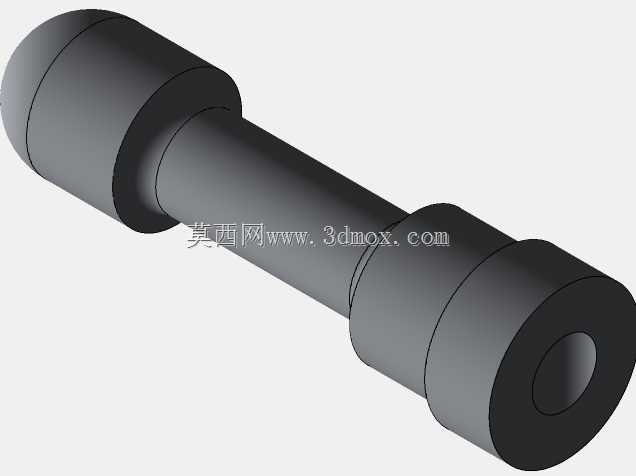

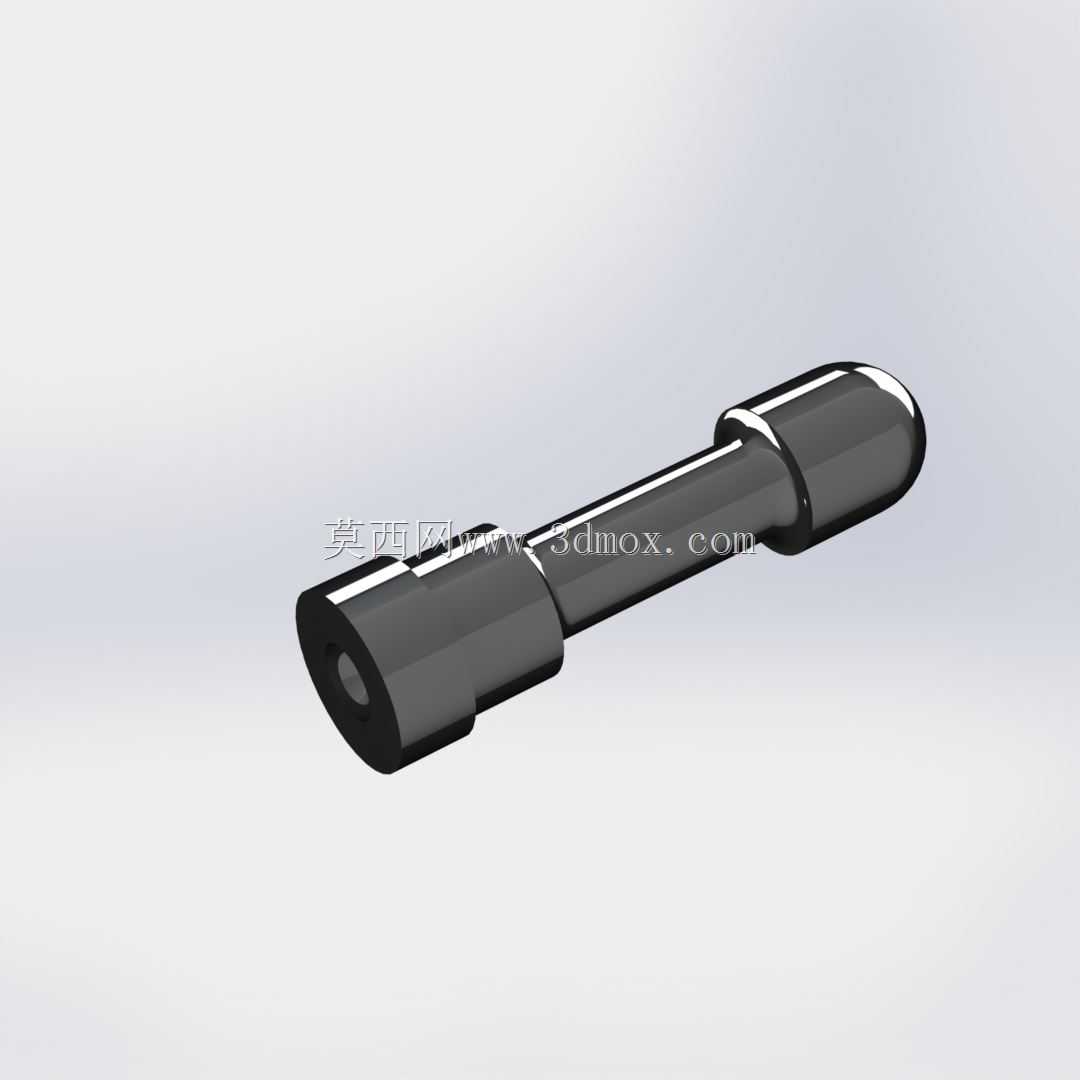

　　在往复式内燃机的配气系统中，气门挺杆是衔接凸轮轴与气门杆的核心传动构件，其运行状态直接决定气门开闭的正时精度与配气机构的整体可靠性。该构件的核心作用是将凸轮轴旋转产生的轮廓推力，沿挺杆轴线方向传递至气门杆端，克服气门弹簧预紧力推动气门开启，同时在凸轮凸角回落阶段配合弹簧回位力带动气门落座，完成进排气循环的动力传递。从结构设计层面看，该挺杆采用整体式柱状结构，一端为与凸轮轮廓接触的圆弧端头，曲面曲率经过匹配计算，可在与凸轮接触时形成合适的接触应力分布，减少凸轮型面的磨损；杆身设置有环形定位槽，用于安装限位卡环，约束挺杆在导向孔内的轴向窜动行程，避免挺杆脱出导向座；另一端为内凹的承窝结构，用于对接气门杆尾端或推杆端头，

　　保证传力过程中接触面贴合均匀，避免偏载造成的杆身弯曲变形。设计过程中需重点匹配安装边界尺寸：挺杆整体外径需与气缸盖或缸体上的导向孔内径保持合理间隙，间隙过小会导致热态下卡滞，间隙过大则会引发挺杆摆动、异响与偏磨；端头圆弧半径需与配套凸轮的基圆、型面升程段轮廓做运动学匹配，保证挺杆升程曲线与设计配气相位完全吻合，避免出现气门开启不足、落座冲击等问题；杆身长度需结合凸轮轴安装高度、气门伸出长度、预留热膨胀间隙综合确定，确保冷态装配后挺杆与凸轮基圆接触时无多余间隙，热态运行时气门能完全落座密封。实际应用场景中，这类挺杆广泛适配小排量通用汽油机、摩托车发动机、小型农用动力机械的配气机构，工作过程中需承受凸轮周期性的冲击载荷，

　　同时长期浸泡在飞溅润滑的机油环境中，因此杆身表面粗糙度、形位公差都有严格要求，圆柱度公差需控制在合理范围内，保证在导向孔内往复运动顺畅无卡滞。建模过程中需还原各部位的过渡圆角，尤其是端头与杆身的衔接处、承窝边缘的圆角，避免应力集中导致的疲劳断裂，同时要保证环形槽的槽宽、槽深尺寸与标准卡环匹配，满足装配限位需求。
