带轴直齿圆柱齿轮传动组件结构设计

　　这套带轴齿轮传动结构，主要面向中小载荷的精密传动场景设计，常见于小型自动化输送线、轻工包装设备的进给机构、台式检测仪器的动力传递单元中，承担定比传动、扭矩传递的核心作用，可将输入端的旋转运动按照固定传动比传递至执行端，保证运动传递的同步性与扭矩输出的稳定性。

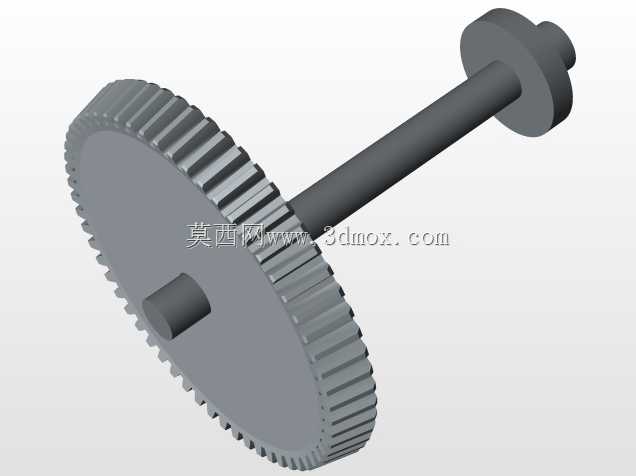

　　设计阶段优先考虑了装配的便捷性与运行的可靠性，齿轮与传动轴采用分体加工后过盈配合加平周向限位的装配方案，既避免了整体加工带来的材料浪费与工艺难度，也能保证长期交变载荷下齿轮与轴不会出现相对周向窜动。齿轮端的中心凸台设计，是为了匹配安装端的深沟球轴承内圈定位，轴身的光杆段可直接穿入设备墙板的安装孔位，轴末端的凸台结构可适配联轴器或者另一组传动轮的安装，无需额外加装轴套就能完成轴向定位，减少了装配时的零件数量。

　　从安装边界来看，齿轮的齿顶圆直径适配60吨di20的参数规格，齿部采用标准渐开线直齿设计，啮合间隙控制在通用机械传动的常规公差范围内，可直接与同模数的标准直齿轮完成啮合装配，不需要二次修形就能满足常规转速下的传动需求。轴段的长度经过核算，刚好覆盖双墙板安装的跨距，两端预留的安装位可适配标准件轴承与端盖，安装时不需要额外裁切轴长，能直接装入预设的安装腔体内。

　　实际使用中，这套结构可承受稳定的单向扭矩传递，直齿设计没有轴向分力，因此两端不需要加装推力轴承，仅用普通深沟球轴承就能完成径向支撑，降低了整套传动机构的成本与维护难度。齿部的厚度经过载荷校核，可满足常规轻工设备、小型仪器的传动载荷需求，不会出现短时间内齿面磨损或者断齿的问题。轴身的粗糙度设计满足轴承配合的公差要求，装配时轴承可顺利压装到位，不会出现跑圈的问题。齿轮端面的减重结构在不降低结构强度的前提下，减少了整体转动惯量，启动与停转时的惯性冲击更小，适合频繁启停的传动工位使用。
