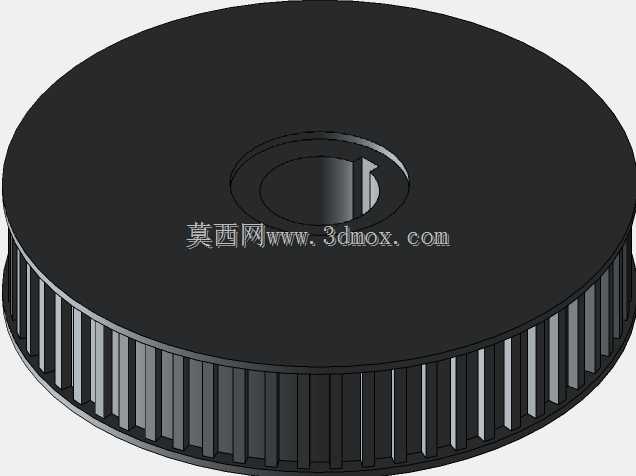

带周向齿槽中心通孔计时套结构

　　这款带周向齿槽的中心通孔类计时套，常配套在光电式转速传感、转角计数检测的传动链路里，日常在工业计数工位、小型计时触发机构、精密传动的位置反馈单元中都能见到它的应用场景。它的核心作用是通过周向均匀排布的齿槽，在随轴转动过程中让光电传感器形成通断交替的光信号，以此把机械转动的角位移转化为可识别的脉冲电信号，完成转速计量、圈数统计、计时触发的功能，相比光滑轮体的触发结构，齿槽结构的信号辨识度更高，不会出现边缘模糊导致的计数丢步问题。设计时优先考虑了转动惯量的平衡，整体采用圆盘式对称结构，中心的通孔做了适配安装轴的公差匹配，孔壁预留了紧定螺钉的卡位平面，安装时可以直接穿入对应直径的传动轴，拧紧紧定螺钉即可完成周向固定，不需要额外做键槽加工，

　　适配小扭矩、高转速的轻载传动场景。周向的齿槽采用等距均分排布，齿厚与槽宽的比例经过匹配校验，既保证齿部有足够的结构强度不会在高速转动中出现崩齿，也能让传感器的光信号有足够的通断行程，避免信号占空比失衡导致的计数误差。外形上整体为薄圆盘结构，外径尺寸适配常规槽型光电传感器的检测槽宽，安装时只要保证齿槽部分处于光电传感器的发射接收端中间位置即可，不需要额外调整检测间隙，轴向厚度控制在紧凑范围内，不会过多占用传动链路的轴向安装空间，适合在空间局促的小型检测机构里布置。齿部的端面做了微小的倒角处理，既去除了加工产生的锐边毛刺，避免安装时刮伤操作人员或者传感器线缆，也能减少转动过程中的空气阻力，降低高速转动时的风噪和抖动。

　　中心孔与外圆的同轴度做了严格的公差约束，保证转动时的径向跳动控制在传感检测允许的范围内，不会因为偏心导致齿槽与传感器发生剐蹭，也能减少转动过程中的动不平衡量，延长配套轴承的使用寿命。这类结构的零件在选型替换时，只要匹配中心安装孔直径、齿槽总数、外圆直径三个核心参数，就能直接替换同类型的计时触发轮，不需要修改周边的安装支架和传感器位置，适配性较强。
