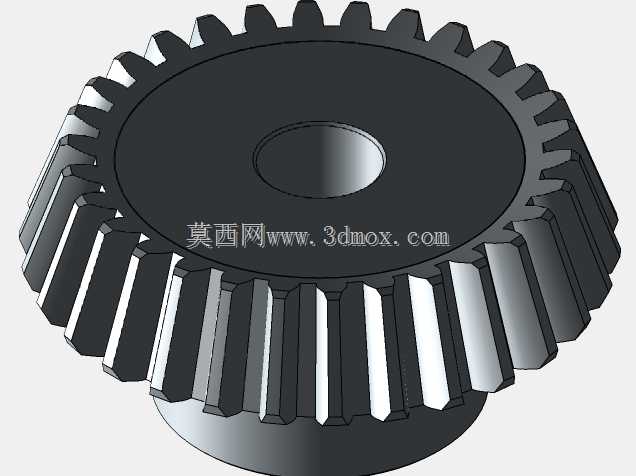

在相交轴动力传递场景中,直齿锥齿轮是应用范围极广的基础传动构件,这类零件常见于差速机构、机床分度头、小型农机传动箱、工业仪表传动模组等需要改变动力传输方向的部位,可实现两相交轴间的转速与扭矩传递,常规适配的轴交角多为90度,也可根据实际传动需求调整轴交角参数。从结构设计逻辑来看,这款锥齿轮采用等顶隙收缩齿设计,齿顶间隙沿齿长方向保持恒定值,能避免轮齿啮合时齿顶与齿根发生干涉,同时可储存少量润滑脂,降低啮合面的磨损速率,提升连续运转工况下的使用寿命。轮齿的齿向线沿节锥母线方向分布,齿厚从大端向小端逐渐收窄,建模过程中严格遵循渐开线齿廓生成逻辑,保证每个轮齿的齿形精度,确保啮合过程中传动比恒定,减少传动过程中的冲击与噪音。
齿轮中心设置的安装轴孔为通孔结构,孔壁可根据装配需求设计键槽或过盈配合公差,方便与传动轴实现周向固定,齿轮背部的定位轴台可在装配时提供轴向定位基准,控制齿轮在箱体内的安装位置,保证两配对锥齿轮的节锥顶点重合,避免出现偏载、打齿等失效问题。从安装边界来看,设计时需重点关注轮齿大端外径、节锥距、安装距这几个核心尺寸,安装距直接决定齿轮在轴向上的装配位置,是箱体加工、轴系零件尺寸链计算的核心依据;轮齿小端与相邻构件的间隙需预留足够空间,避免运转过程中发生剐蹭,同时要保证齿面啮合接触斑点位于齿面中部区域,确保载荷均匀分布在齿宽方向。这类锥齿轮在低速、轻载的开式传动场景中可直接采用45号钢调质处理,在中载、
有润滑的闭式传动场景中可采用20CrMnTi渗碳淬火处理,提升齿面硬度与接触疲劳强度。建模时对齿根过渡圆角做了优化处理,避免应力集中,降低轮齿在交变载荷下发生断齿的风险,每个轮齿的倒角处理也充分考虑了加工工艺性,适配滚齿、刨齿等常规锥齿轮加工工艺,不需要特殊定制刀具即可完成生产加工,能有效降低零件的制造成本与生产周期。在实际选型匹配时,需根据传递扭矩、转速比、轴交角等参数调整模数、齿数、齿宽等核心参数,这款模型的齿宽系数选取符合常规传动设计规范,既保证足够的齿面接触面积,又避免齿宽过大导致小端齿形过薄影响轮齿强度。
