传感器设备配套方管焊接支撑机架

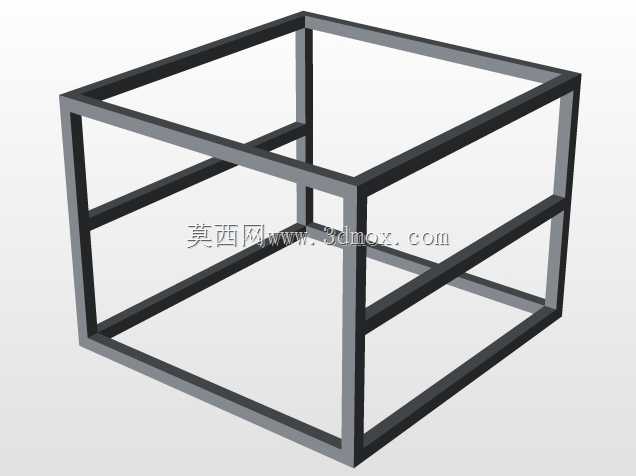

　　这款方管焊接机架主要面向工业检测类传感器的集成安装场景，在自动化产线的视觉检测工位、尺寸测量工位、在线品控工位中，这类机架是承载传感器模组、配套光源、走线槽及防护外罩的基础承载结构，区别于铝型材拼装机架，焊接成型的框架整体刚性更强，在车间存在冲压设备、输送设备运行带来的持续振动工况下，不会出现型材拼接处的松动位移，能长期保证传感器安装基准的稳定性，避免检测数据因机架晃动出现偏差。从结构设计来看，整体采用等规格矩形方管裁切后组焊成型，框架为双层立方结构，上层框体预留传感器安装面板的固定孔位，可根据不同检测需求适配光电传感器、激光位移传感器、视觉相机等不同检测元件的安装板，中层横撑方管一方面提升框架整体抗扭性能，

　　另一方面可作为配套电源模块、信号转换模块的安装承载面，下层框体则预留与地面地脚或者设备安装平台的连接孔位，可通过膨胀螺栓或者锁紧压块完成整机固定。设计过程中优先保证了安装基准面的平面度要求，所有方管拼接处采用满焊后打磨处理，焊接完成后对上下安装面做铣削精加工，消除焊接变形带来的平面度误差，框架内部预留的走线空间可容纳传感器的电源线、信号传输线，避免线缆外露被车间内的工件、工装剐蹭。在安装边界上，框架的外部长宽尺寸适配常规中小型检测工位的安装空间，不会占用过多产线布局面积，方管的壁厚选型兼顾了刚性要求与整体重量，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加不必要的材料成本与安装搬运难度，框架的边角处做了倒角打磨处理，

　　避免安装调试过程中划伤操作人员。这类机架在实际使用中，除了承载传感器检测组件，还可根据需求加装透明亚克力防护板或者钣金护罩，隔绝车间内的粉尘、切削液飞溅对传感器元件的污染，延长精密检测元件的使用寿命，框架的模块化焊接结构也方便后续根据检测需求的变化做局部改制，比如加装额外的传感器安装支架或者调整层间高度，适配不同规格被测工件的检测空间需求。
