多工位同步钻孔加工生产钻机结构

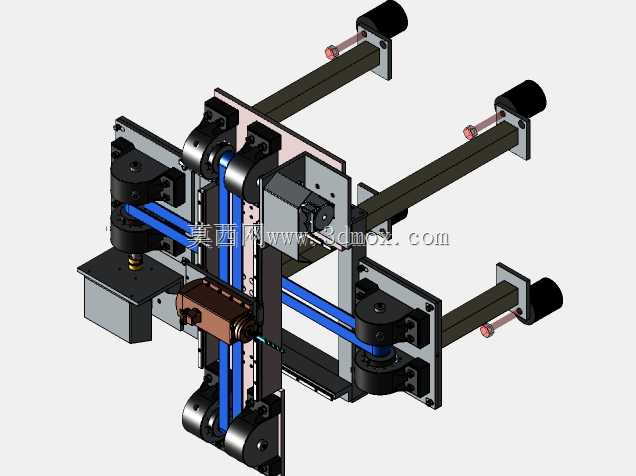

　　这套钻孔加工设备的结构设计，核心面向中小尺寸金属、非金属工件的批量孔位加工作业场景，常见于3C电子零部件加工、小型五金件生产、仪器仪表配件制造等产线环节，可适配单工位重复加工或搭配流水线实现上下料衔接的连续作业需求。设备采用龙门式跨装布局，三根平行线性导轨作为主体承载框架，导轨两端通过立式安装座固定在产线支架或独立机台台面上，安装时需保证三根导轨的平行度公差控制在0.02mm/m范围内，导轨跨距可根据待加工工件的最大宽度灵活调整，常规适配宽度范围在150mm至400mm之间，整体安装纵深尺寸可根据产线排布需求裁切导轨长度，无需改动核心传动组件即可适配不同工位间距。设备搭载三组独立钻孔执行单元，每组单元通过同步带传动连接独立驱动源，

　　可实现单孔独立加工、多孔同步加工两种作业模式，钻孔进给采用滑台式结构，沿垂直于导轨方向的线性滑轨做进给运动，进给行程可通过安装座上的机械限位块调整，最大进给行程可达80mm，适配不同厚度工件的钻孔深度需求。每个钻孔主轴的同轴度在装配时需控制在0.01mm以内，避免钻孔过程中出现偏孔、孔壁粗糙度超差的问题，主轴夹持端适配标准ER夹头，可装夹直径0.5mm至6mm的钻头，满足不同孔径的加工需求。设计阶段充分考虑了设备的维护便捷性，同步带采用敞开式安装结构，更换皮带时无需拆解整体框架，仅需松开驱动端的张紧螺栓即可完成更换；导轨滑块配备集中注油通道，日常维护时可在设备外部完成润滑脂加注，无需拆解防护结构。

　　设备的横向移动采用丝杆传动搭配导向杆结构，可实现钻孔单元在导轨长度方向的位置快速调整，调整到位后通过侧边锁紧螺钉固定位置，适配不同孔位间距的工件加工需求，无需重新设计制作工装，大幅缩短换产调试时间。在实际产线应用中，该结构可搭配工件定位工装实现快速装夹，单次装夹即可完成同一工件上多个不同位置孔位的同步加工，相比单轴钻孔设备加工效率可提升两倍以上，同时多孔同步加工的形式可保证各孔位之间的位置精度，避免多次装夹带来的定位误差。结构整体受力经过优化，钻孔作业时的切削力通过安装座直接传递到机台框架，不会导致导轨产生形变，长期运行下的精度保持性较好，适合连续批量生产的作业场景。
