立式带座外球面轴承支撑结构

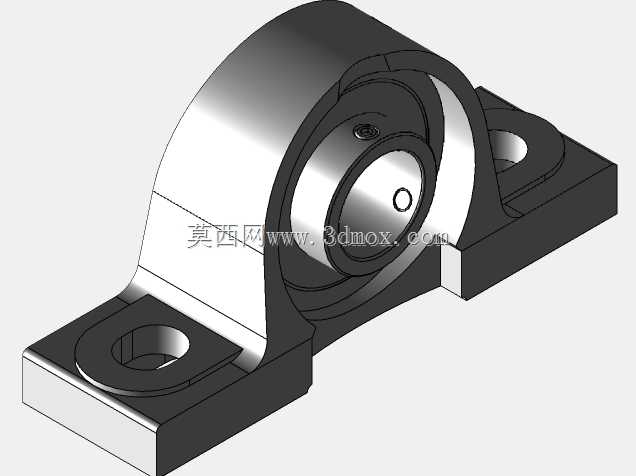

　　做传动结构设计这么多年，带座轴承永远是轴系支撑里绕不开的标准件选型项，这次建模的立式冲压座外球面轴承，是轻工输送线、小型风机、食品包装设备里出镜率极高的支撑部件。先从安装边界说，两个安装脚的孔位中心距是按照常用轻载轴系的安装规范留的，安装孔做了沉台设计，适配内六角圆柱头螺栓装配，装配后螺栓头不会突出座体底面，能保证座体和安装机架面完全贴合，避免长期运行出现支撑偏斜。很多新手建模的时候容易忽略座体底面的平面度要求，实际生产里这个安装面的平面度公差要控制在0.1mm以内，不然轴承装上去之后内圈会出现偏载，跑不了几个月就会出现保持架磨损、滚珠点蚀的问题。

　　再看功能特性，这个结构的核心是把外球面球轴承和立式冲压轴承座整合为一体，轴承内圈带顶丝结构，装配的时候直接把轴穿入内圈，拧紧顶丝就能完成轴和轴承的周向固定，不用额外加工轴肩、挡圈这些定位结构，对安装现场的加工能力要求很低，非常适合非标设备快速装配的场景。座体采用的是冲压成型结构，相比铸铁座重量更轻，减震性能更好，在有轻微振动的输送设备上使用，能抵消一部分轴系运行的振动传递，降低机架的共振概率。

　　设计思路上，轴承外圈和座体的配合采用的是过渡配合，既保证外圈不会在座孔里跟转，又能在轴系出现轻微不对中的时候，允许外圈有微小的自调心角度，补偿安装时的同轴度误差，这个自调心的角度范围一般控制在2度以内，足够覆盖现场安装的大部分误差情况。座体的承窝部分做了圆弧过渡，没有尖锐的应力集中角，因为轴承运行时的径向载荷会通过外圈传递到承窝位置，圆弧过渡能避免长期受载出现座体开裂的问题。

　　实际应用场景里，这类带座轴承常用在10-50mm轴径的轻载传动场合，比如皮带输送机的托辊支撑、小型分拣线的辊筒两端、农用小型机械的传动轴支撑，运行线速度一般不超过5m/s，环境温度在-20到80摄氏度之间都能正常工作。建模的时候特意还原了轴承的密封结构，两端的防尘盖是接触式橡胶密封，能阻挡日常环境里的粉尘、碎屑进入轴承滚道，在多粉尘的车间环境里使用，能大幅延长轴承的维护周期，不用频繁拆洗加注润滑脂。另外座体上预留了注油嘴的安装位置，长期运行后可以直接通过注油嘴补充润滑脂，不用把整个轴承从轴上拆下来，维护效率很高。

　　很多人选型的时候会混淆铸铁座和冲压座的适用场景，冲压座的额定载荷比同规格铸铁座低30%左右，所以不能用在重载冲击的场合，比如破碎机、冲床的传动支撑就不能选这类结构，但在轻载连续运行的自动化设备里，冲压座的性价比和安装便捷性优势非常明显，建模的时候把这些选型相关的结构细节都做了还原，不管是做装配模拟还是选型参考都能直接用。
