法兰式手动水控球阀三维结构设计

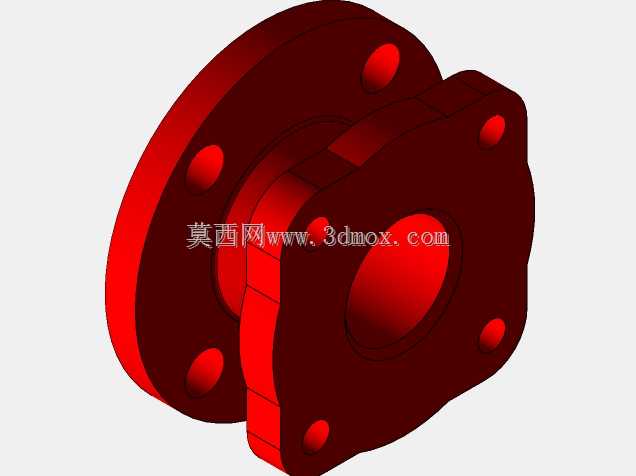

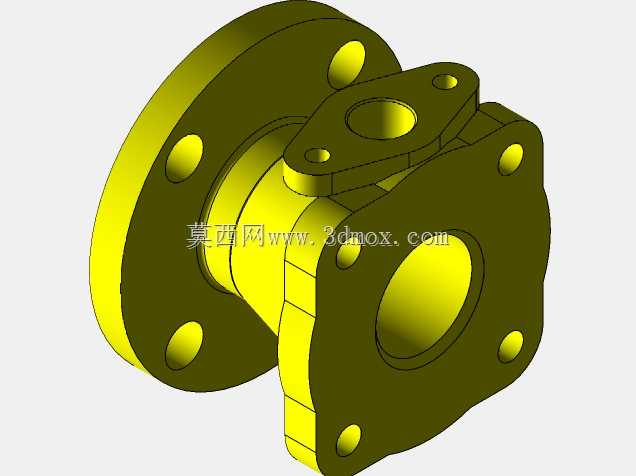

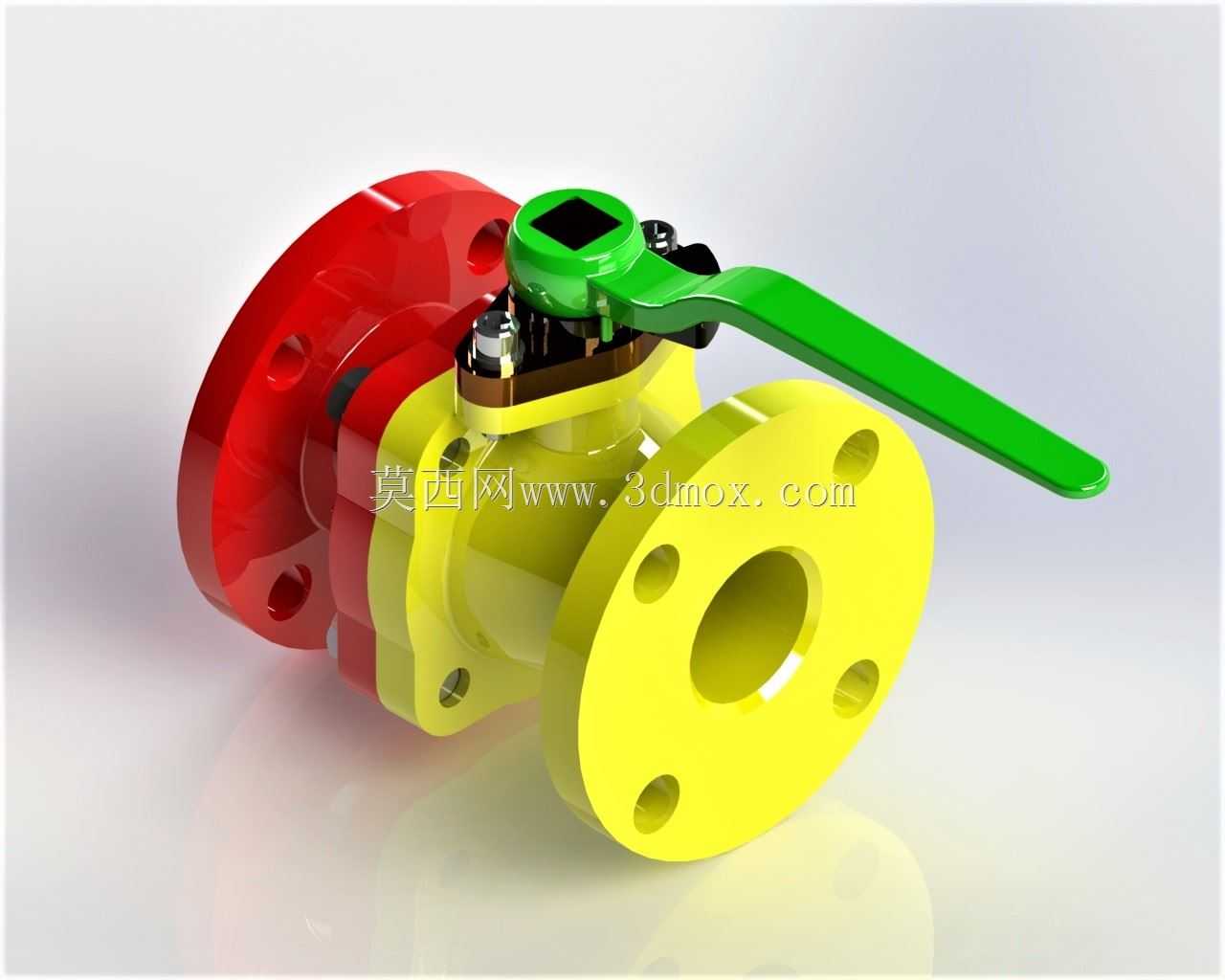

　　这款法兰连接式手动水控球阀，主要面向民用供水、工业循环水系统、暖通给排水管路的通断控制场景，在楼宇供水支管、设备冷却水回路、小型水处理单元管路中应用广泛，核心作用是通过手柄操作实现管路内水流的快速导通与截断，相比闸阀、截止阀，其流道直通的结构压损更小，开关行程短，操作力矩更低，适合需要频繁启闭的水系统工位。从结构设计来看，该球阀采用分体式三片式法兰结构，左右两端为带标准螺栓孔的法兰连接端，分别对应进水与出水侧，法兰端面的密封槽可适配常规橡胶法兰垫片，安装时无需额外加工密封面，匹配同压力等级的管路法兰即可完成对接。中间阀体为容纳球芯的主体腔室，球芯采用通孔直通结构，通孔直径与公称通径一致，全开状态下无节流缩径，

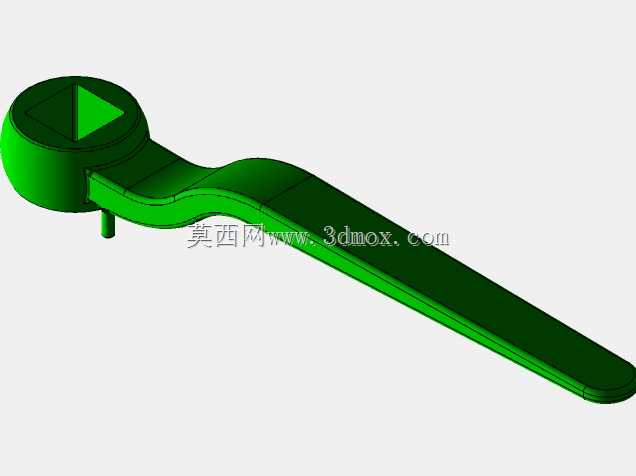

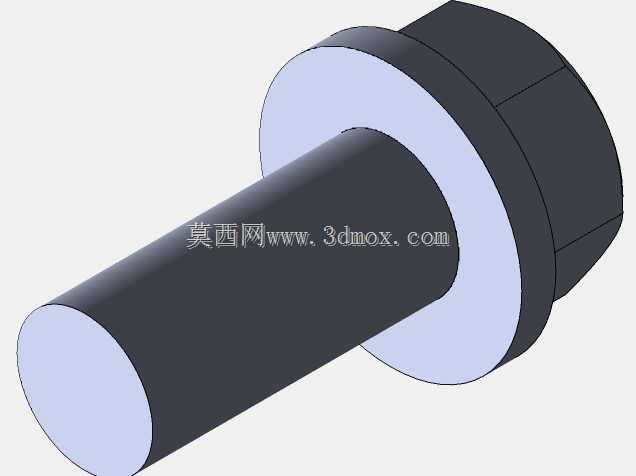

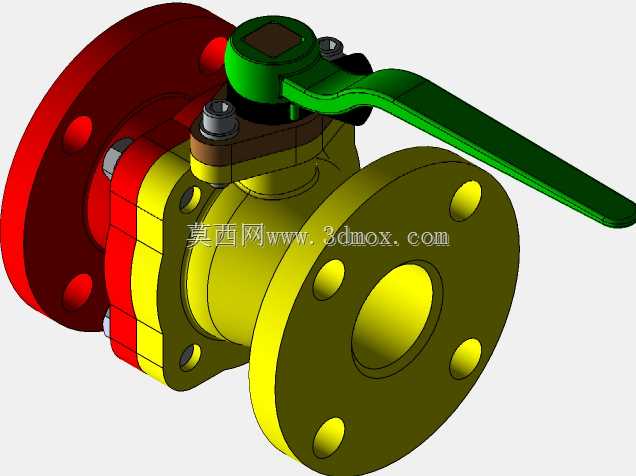

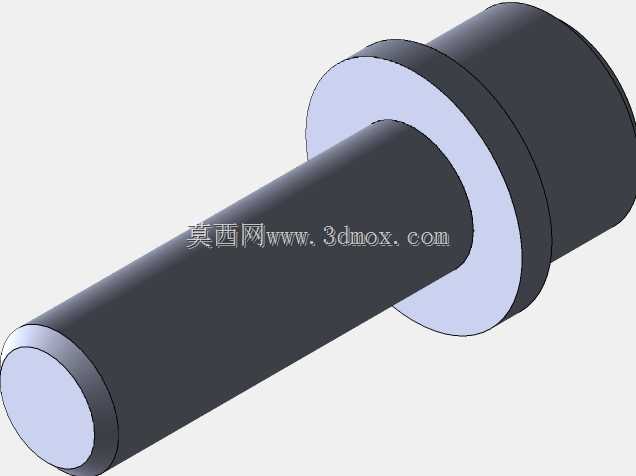

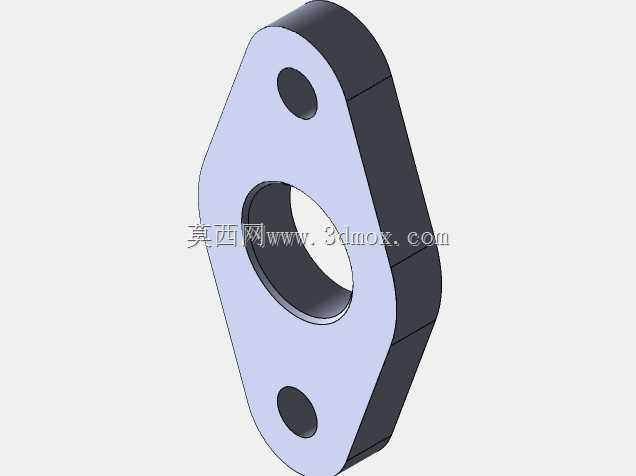

　　水流通过时不会产生明显的涡流与压力损失，适合对管路压损有要求的供水回路。操作端采用加长杠杆式手柄，手柄与阀杆通过扁方结构连接，阀杆与阀体之间设置多级密封结构，避免高压工况下的介质渗漏，手柄的开关位置设置90度限位，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员无需额外标识即可快速判断阀门开关状态。建模过程中，所有部件均按实际加工装配逻辑拆分，共包含左右法兰端盖、阀体主体、密封球芯、阀杆、操作手柄、密封填料压盖、连接螺栓、密封垫片八个独立部件，每个部件的建模都保留了实际加工所需的倒角、退刀槽、安装孔位细节，法兰端的螺栓孔位置、孔径严格遵循对应公称通径的法兰尺寸标准，安装时可直接匹配标准法兰的螺栓孔距，无需现场二次配孔。

　　球芯与阀座的配合面预留了合理的密封压缩量，装配时可模拟实际密封件的压缩变形，验证密封可靠性；阀杆与阀体的配合段设置了防吹出结构，避免管路内压力异常升高时阀杆被压力顶出造成泄漏。从安装边界来看，该阀门的整体长度、法兰外径、螺栓孔中心距均符合常规法兰球阀的安装尺寸要求，可直接替换同规格的现有管路阀门，无需调整管路间距；手柄的操作空间预留充足，安装后手柄转动范围内无结构干涉，现场操作时无需额外预留过大的操作空间。在结构细节处理上，阀体的流道内壁做了圆滑过渡处理，避免直角结构造成的水流冲击与杂质滞留，法兰端的密封面平整度符合管路密封要求，连接螺栓的长度匹配法兰厚度与螺母锁紧行程，装配后螺栓露出螺母的长度符合通用机械装配规范。
