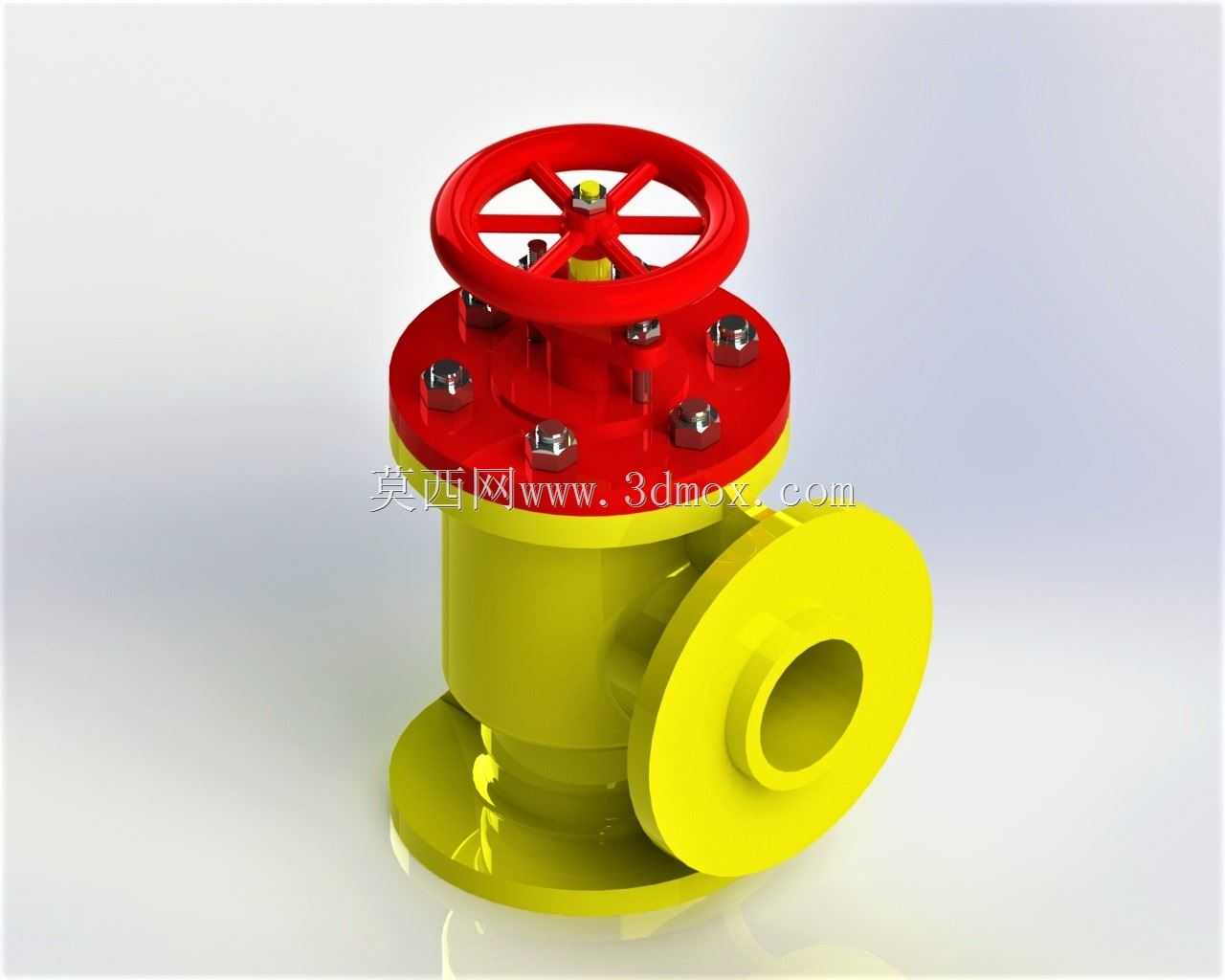

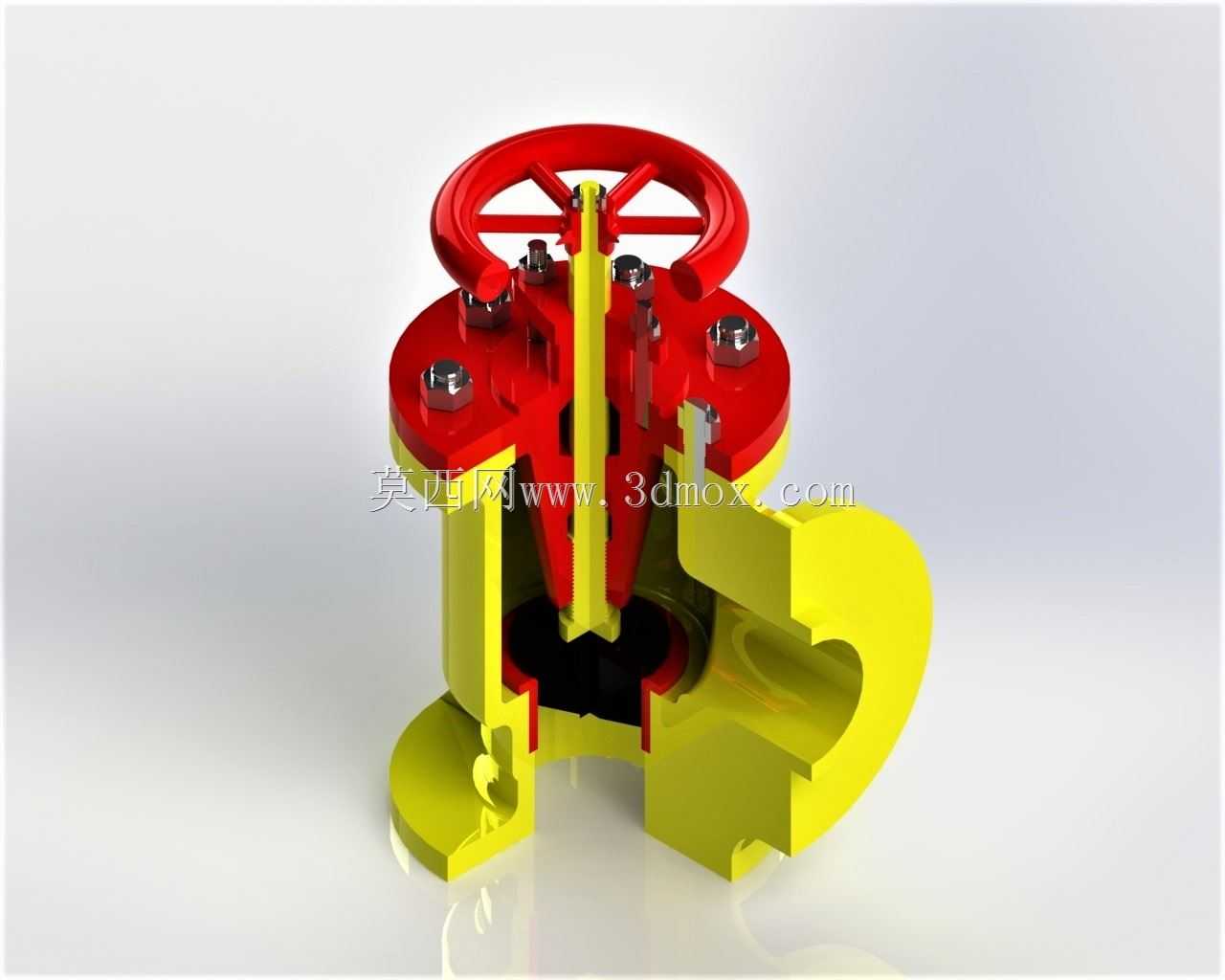

进料止回阀剖视结构三维设计

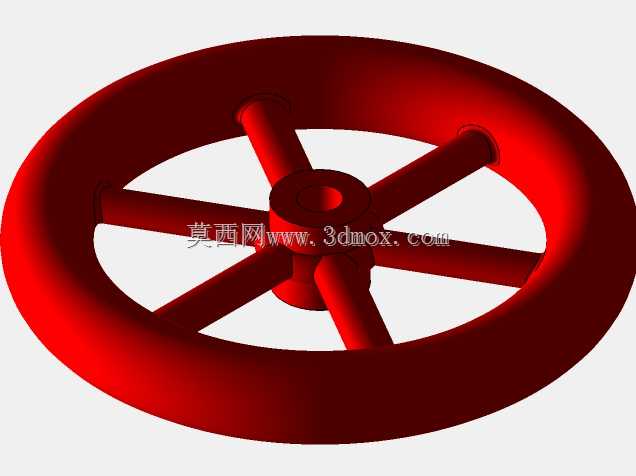

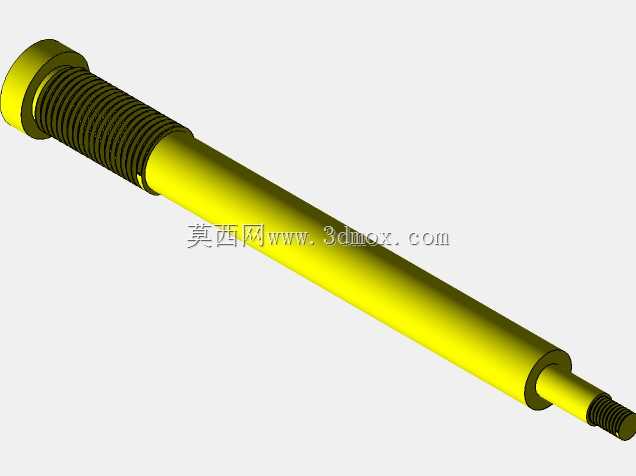

　　这款进料止回阀的结构设计，核心围绕管路介质单向通断的工况需求展开，在流体输送系统中承担着防止介质倒流、避免泵体与驱动机构反转、预防管路介质回流冲击的关键作用，常见于化工进料管路、水处理输送系统、中小型液压供油回路等场景，适配洁净流体、低粘度油料、常温工业用水等介质的输送管控。从结构拆分来看，整套组件共包含十一个独立部件，各部件间的配合边界经过反复校核，手轮与阀杆的传动配合采用梯形螺纹传动，保证手动操作时的行程精度与自锁性能，阀瓣与阀座的密封面做了贴合角度匹配，可在介质正向流动时依靠介质压力推开阀瓣实现通路，反向流动时阀瓣在介质压力与复位结构作用下快速压紧密封面，彻底截断介质回流路径。设计过程中优先考虑了安装适配性，

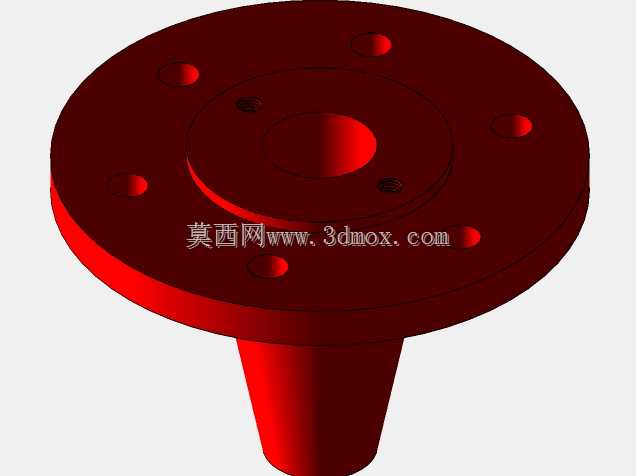

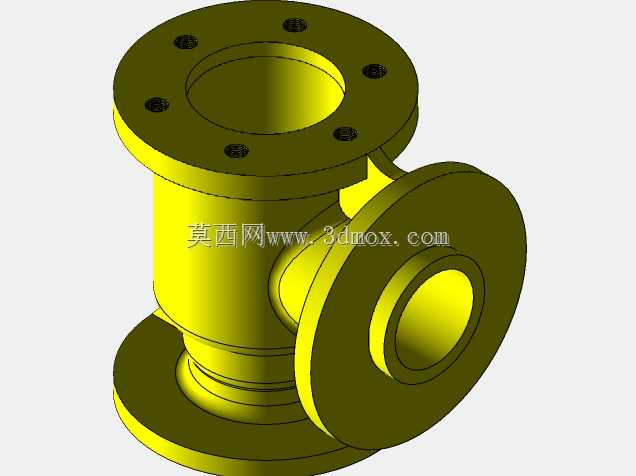

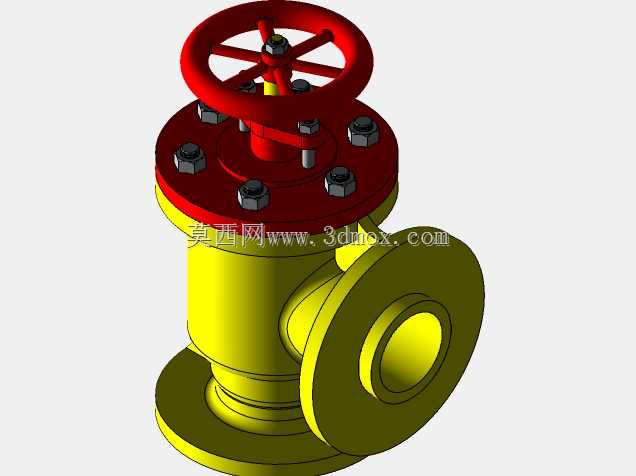

　　阀体的进出口连接端采用通用管路接口尺寸，可直接匹配同通径的标准管路法兰或螺纹连接，安装时无需额外制作过渡转接件，阀体的外部轮廓做了安装空间避让设计，手轮的操作高度与回转半径预留了足够的手动操作空间，不会出现安装后操作空间不足、无法完成开关动作的问题。从结构细节来看，阀盖与阀体的连接采用螺栓均匀压紧的密封结构，密封件的安装槽尺寸经过公差匹配，可保证额定工作压力下无外泄漏风险，阀杆的导向结构做了同轴度约束，避免阀杆升降过程中出现卡滞、偏磨的问题，阀瓣的升降行程经过精确计算，既保证正向流动时的通流面积足够，不会产生过大的管路压损，又能保证反向截止时阀瓣的回落速度足够快，减少回流冲击对管路元件的损伤。

　　整套模型的各部件装配关系完全还原实际生产装配逻辑，所有配合面的公差设定、零件的壁厚分布、加强筋的布置位置都符合阀门类产品的工程设计规范，既可以作为阀门结构设计的参考样例，也可用于管路系统的装配干涉校验、工况模拟演示使用，能帮助设计人员快速理解进料止回阀的内部工作逻辑，缩短同类产品的设计开发周期。
