传感器配套安装用钣金支撑固定件

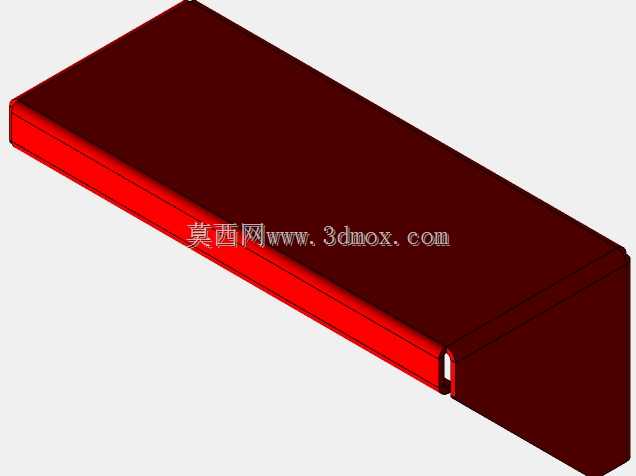

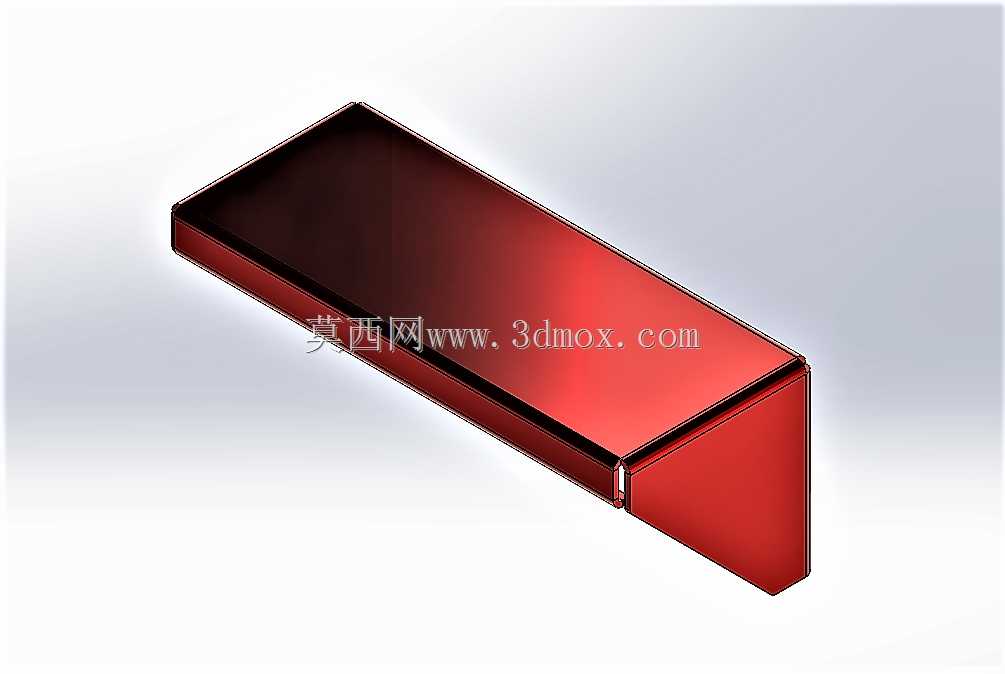

　　这类钣金支撑件主要服务于工业传感检测场景，在自动化产线的位置检测工位、设备运行状态监测点位、工装夹具的到位确认模块中都有大量应用，核心作用是为各类光电、接近、压力类传感器提供稳定的安装基准，避免传感器直接固定在设备本体上出现的位置偏移、振动松脱问题，同时可以通过支架的预成型结构预留传感器接线、调节的操作空间，减少现场安装的配做工作量。从结构设计逻辑来看，该支架采用单块钣金折弯成型工艺，没有额外的焊接拼接工序，整体为L型折边结构，水平段为传感器安装贴合面，预留了对应传感器的安装孔位，可以直接通过标准紧固件完成传感器与支架的锁紧，垂直段为设备连接面，可贴合在设备机架、型材立板或者工装立面上完成整体固定，折弯处做了小半径圆角处理，

　　既避免折弯处应力集中导致的开裂问题，也不会因为圆角过大占用额外的安装空间。在安装边界设计上，水平段的长度匹配常规小型传感器的安装底面尺寸，不会出现传感器固定后悬伸过长导致的检测端晃动问题，垂直段的高度预留了传感器尾部接线的弯曲空间，避免线缆在支架折角处出现过度弯折影响使用寿命，整体板材厚度选用常规钣金加工的常用规格，既保证足够的结构刚性，在设备运行产生常规振动时不会出现共振偏移，也不会因为板材过厚增加不必要的材料成本与整体重量。设计过程中优先考虑了钣金加工的工艺性，所有折弯边的尺寸都满足常规折弯机的最小加工边距要求，孔位距离折弯边的距离避开了折弯压痕区域，不需要额外做工艺缺口即可完成加工，安装孔位的公差按照通用安装级精度设定，

　　既可以保证传感器安装后的位置精度，也不会因为公差过严增加不必要的加工成本。实际使用中，这类支架可以适配多种同安装尺寸的传感器，不需要针对每款传感器单独设计安装结构，大幅减少设备设计阶段的非标件数量，降低后续备件替换的难度，支架表面做了喷涂处理，既可以提升车间环境下的防锈能力，红色的外观也可以和设备本体形成明显区分，方便日常巡检时快速识别传感器安装位置，排查松动、移位的异常情况。
