传感器配套安装固定钣金支座结构

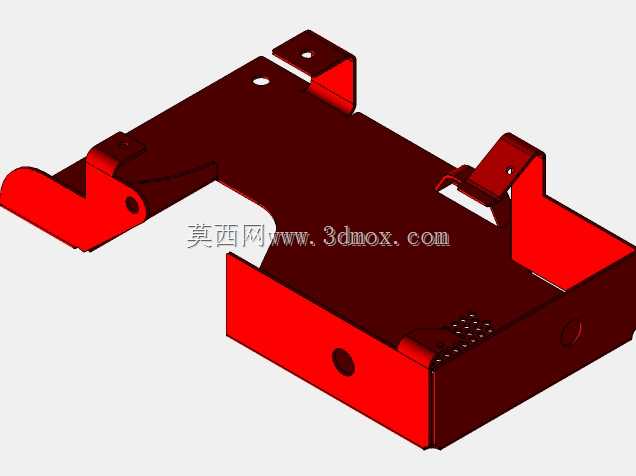

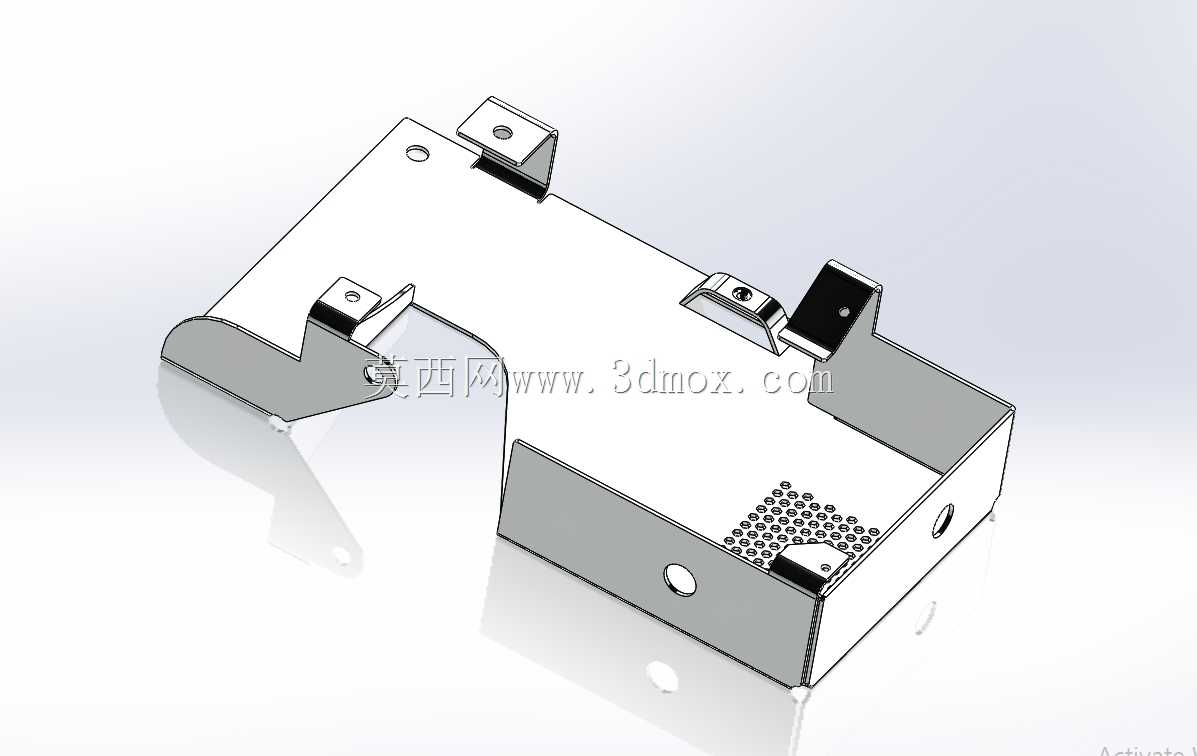

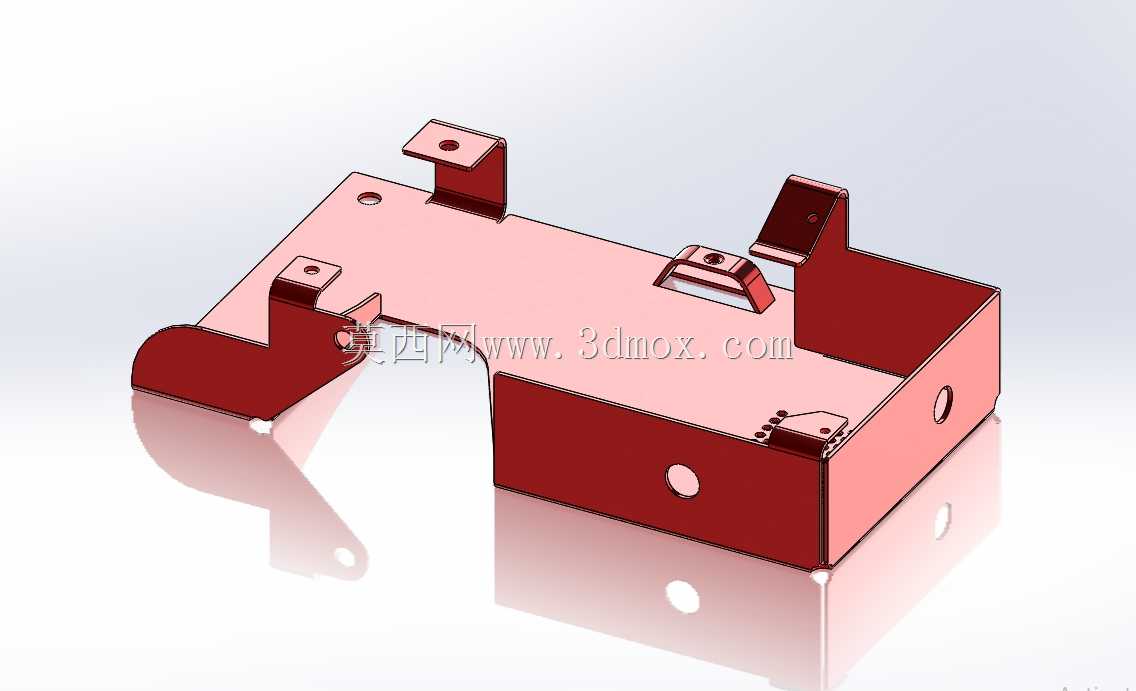

　　这款钣金支座主要用于工业传感检测场景下的传感器安装固定，常见于自动化生产线的工位检测、设备运行状态监测、物料到位判断等工况，作为传感器与设备主体之间的连接承载结构，需要兼顾安装定位精度、结构抗形变能力与现场装配的便捷性。从结构设计来看，整体采用金属薄板经折弯、冲压成型，主体为带侧边围挡的盒状承托基底，基底侧面预留的圆形孔位可用于传感器线缆穿出或者侧装辅助定位，避免线缆在设备运行过程中出现拉扯磨损。基底上方延伸出多组带安装孔的折弯支耳，不同位置的支耳高度、折弯角度存在差异，分别对应设备安装基面的不同连接点位，无需额外增加转接垫块即可适配存在高低差的安装面，减少现场装配的配件数量。设计过程中优先考虑了钣金加工的工艺可行性，

　　所有折弯处均预留了合理的折弯半径，避免出现加工开裂问题，冲压成型的安装孔位位置度公差控制在合理范围，保证传感器安装后检测方向不会出现偏移。安装边界方面，整体结构的外轮廓尺寸适配常规中小型光电、接近类传感器的安装空间需求，支耳上的安装孔可适配常用规格的紧固件，既可以通过螺栓直接固定在设备机架的预制安装位上，也可以配合扎带、卡扣实现非打孔式的快速固定。结构上的围挡设计可以对安装在内部的传感器起到侧面防护作用，减少生产现场的飞溅碎屑、轻微碰撞对传感器检测端的损伤，同时薄板折弯的结构自重较轻，不会给设备安装基面带来额外的负载压力，在长期运行的振动工况下，多支耳的多点固定方式也能分散连接应力，避免出现固定松动导致的检测位置偏移。不同位置的折弯支耳还预留了一定的微调空间，现场安装时可以根据实际检测需求，在孔位允许的范围内小幅调整传感器的前后、高低位置，适配不同的检测距离要求，无需重新加工安装孔位，降低现场调试的工作量。
