带合页翻盖式黄色电气防护壳体结构

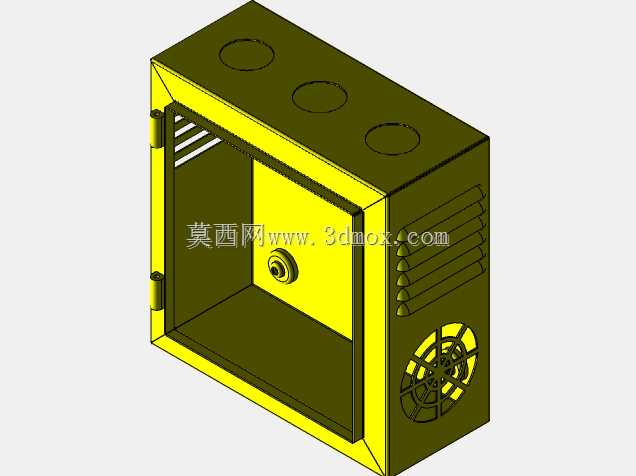

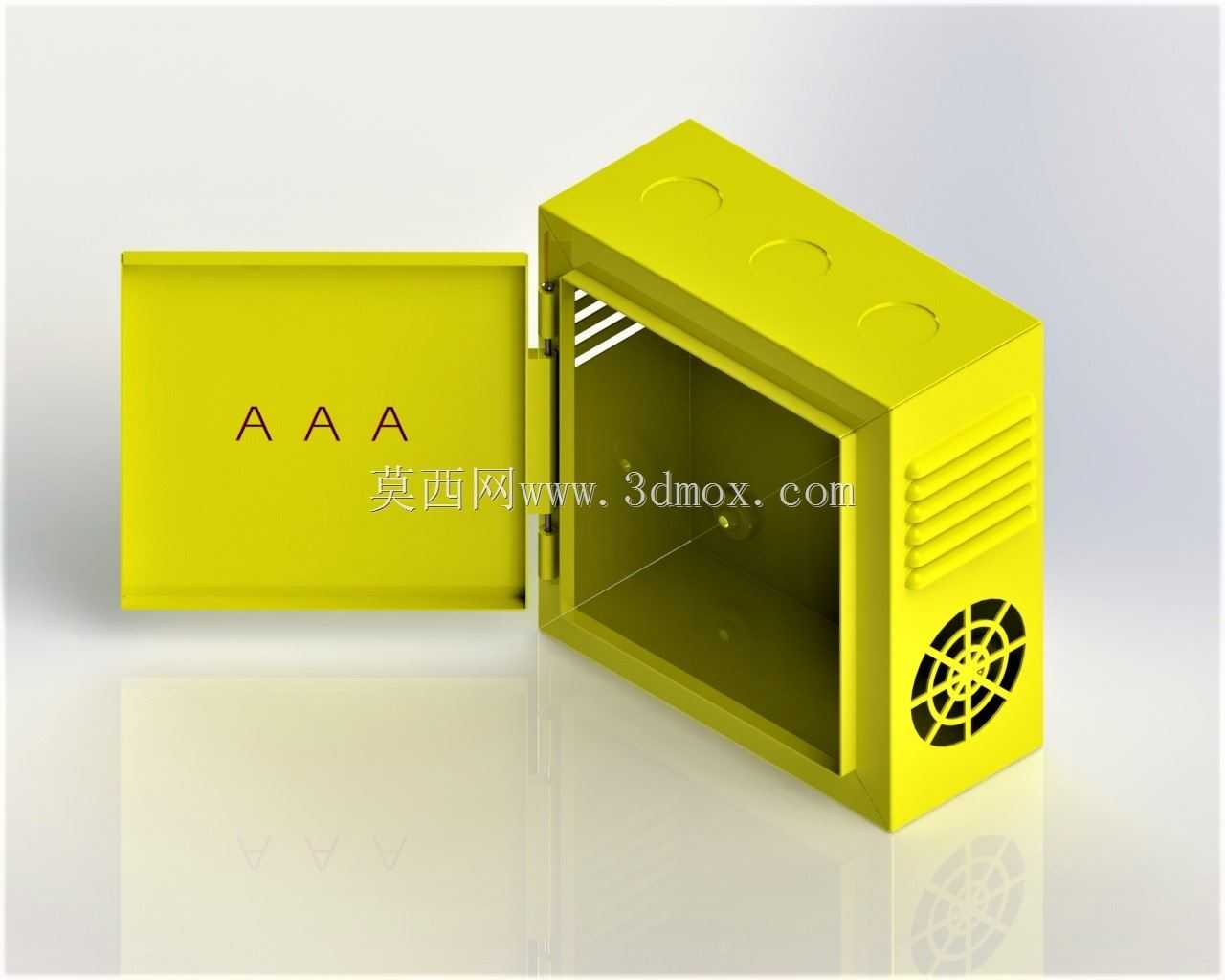

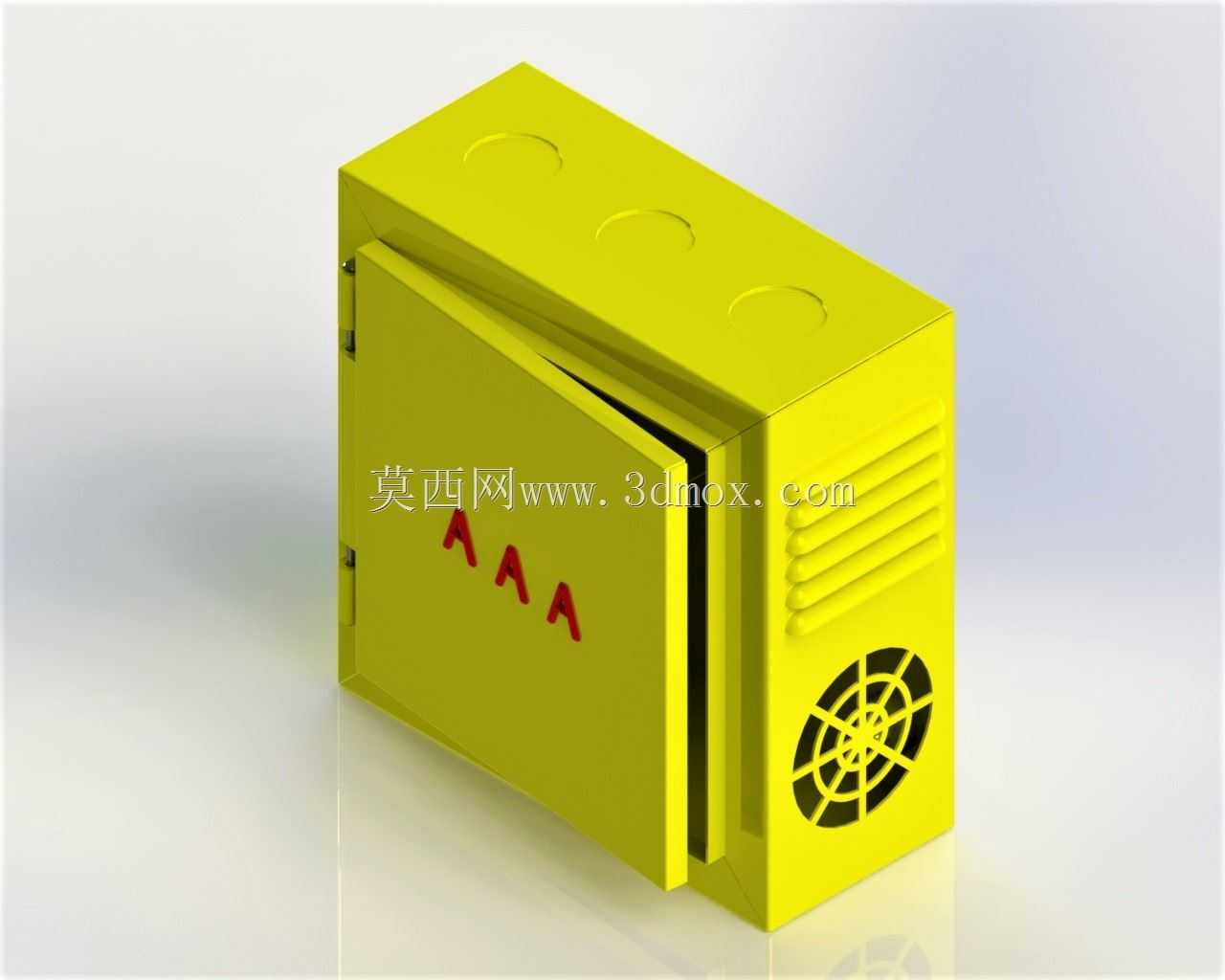

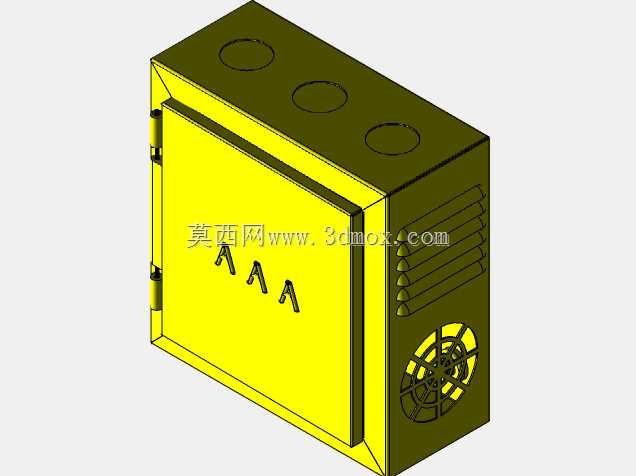

　　这款电气防护壳体主要面向小型传感控制单元、低压电气模块的外置安装场景，在工业现场的设备侧端安装、控制柜内局部模块防护、小型检测装置外置封装场景中都能适配。日常使用时，壳体承担内部电气元件的物理防护、基础防尘与辅助散热作用，翻盖式的合页结构无需完全拆卸壳体即可完成内部元件的接线、调试与检修操作，能大幅降低现场运维的拆装工作量。从结构设计来看，壳体主体采用盒型腔体结构，侧边预留多组横向散热格栅，对应内部发热元件的安装位置，可形成自然对流的散热风道，避免封闭腔体积热影响电气元件寿命；侧面的风扇位预留结构，可根据实际元件功耗选择加装小型轴流风扇实现强制风冷，适配不同功率等级的内置模块。翻盖与主体采用一体铰接的合页结构，

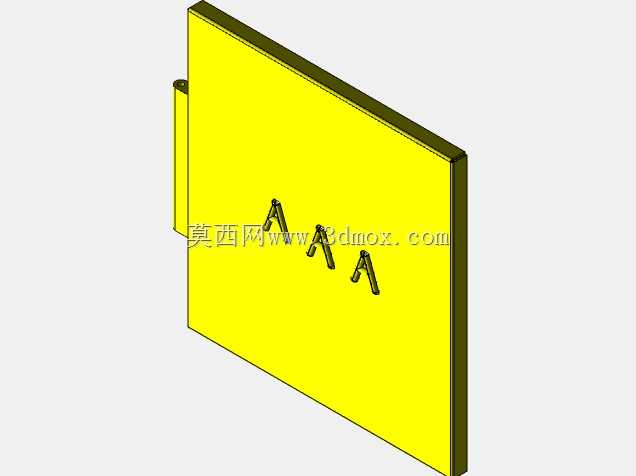

　　合页间隙控制在合理公差范围，既保证翻盖开合顺畅无卡滞，也能避免间隙过大导致粉尘侵入；翻盖内侧无多余凸起结构，闭合后与腔体端面贴合紧密，可满足常规工业场景的防尘要求。壳体顶面预留三个圆形沉台结构，可用于安装状态指示灯、操作按钮或者接线航插，不用额外在顶面开孔加工，减少二次加工的工作量；腔体内部的边角做了小圆角过渡，避免钣金加工时的锐边划伤操作人员，也方便内部绝缘衬层的粘贴铺设。安装边界上，壳体的外部轮廓方正，背部预留两个安装固定孔位，可直接通过螺丝固定在设备安装面、DIN导轨适配板或者控制柜内壁，腔体内部的有效安装空间可容纳常规尺寸的小型传感模块、接线端子排与小型控制板，翻盖闭合后不会与内部元件产生干涉。设计时充分考虑了钣金加工的工艺性，所有折弯处的内R角匹配常规钣金折弯的刀具参数，无需特殊定制刀具即可完成加工，散热孔与风扇位的开孔采用规则排布，加工时可一次冲压成型，减少加工工序与成本。
