DO-35封装轴向引线二极管结构设计

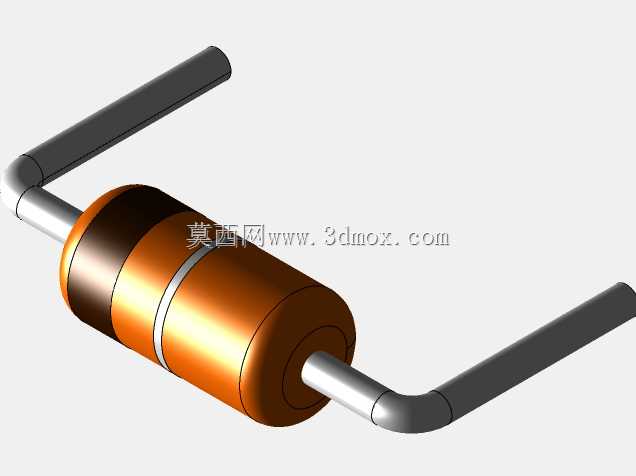

　　在消费类电子、工业控制板卡、低压信号调理电路的PCB设计环节，DO-35封装的轴向引线二极管是极为常见的分立半导体器件，常被用于小电流整流、信号限幅、稳压钳位、温度补偿等电路场景，这类直插器件相比贴片封装拥有更优的散热冗余与抗机械冲击性能，在电源输入端口、信号采样回路、过压保护节点中应用广泛。本次建模还原的DO-35封装二极管，严格遵循行业通用的封装尺寸规范，本体采用圆柱形环氧塑封结构，两端引出镀锡铜质引线，其中引线成型弯折角度适配常规波峰焊工艺的插装要求，可直接匹配标准2.54mm间距PCB插孔的安装布局，螺距参数控制在7.62毫米，引线总长度预留300毫米的成型余量，设计人员可根据实际板卡的安装高度、

　　走线空间对引线进行二次弯折裁剪，无需额外调整封装库的基础尺寸。从建模逻辑来看，首先通过回转特征构建二极管的圆柱形本体，本体表面的色环标识区域通过分割面做差异化材质区分，还原真实器件的极性与参数标识特征；两端引线采用扫掠特征构建，针对引线与本体结合的收口位置做圆角过渡处理，还原实际封装工艺中环氧包封的压合收口形态，避免建模出现尖锐直角不符合生产实际的问题。在安装边界的考量上，模型预留了器件插装后的本体离板间隙，引线直径匹配标准插装孔的公差要求，设计人员在进行PCB布局时可直接调用该模型进行3D装配干涉检查，验证器件与周边电容、电阻、接插件的空间距离是否满足安规与装配工艺要求，避免生产阶段出现器件碰撞、插装不到位的问题。

　　这类轴向引线器件的建模重点在于还原引线的可成型特性，模型中引线的弯折段参数可根据实际装配需求快速调整，适配不同板卡的卧式、立式插装需求，本体的直径、长度尺寸完全对标行业通用DO-35封装的公差范围，可直接用于整机装配的BOM可视化展示、生产作业指导书的三维配图，也可作为电子类教学演示的基础模型，帮助初学者理解直插分立器件的封装形态与安装要求。在电路设计的热仿真环节，该模型的本体材质参数可直接赋予环氧塑封的热属性，引线赋予铜材的导热参数，能够辅助仿真人员评估小功率工况下二极管的温升表现，优化板卡的散热布局。
