M3规格尼龙PCB安装六角隔离螺母

　　在消费电子、工业控制板卡的PCB装配环节，板间隔离、板与壳体的绝缘固定一直是结构工程师需要反复核对的细节，这类尼龙材质的六角内螺纹隔离螺母，正是针对这类场景开发的基础紧固件。不同于金属螺母需要额外搭配绝缘垫片的方案，尼龙材质本身具备优良的电气绝缘性能，装配后可直接避免PCB焊盘、走线与金属安装柱、壳体之间的导通风险，同时尼龙的自润滑特性也能减少螺纹装配时的滑牙概率，在小扭矩拧紧工况下的重复装拆表现优于同规格金属薄螺母。

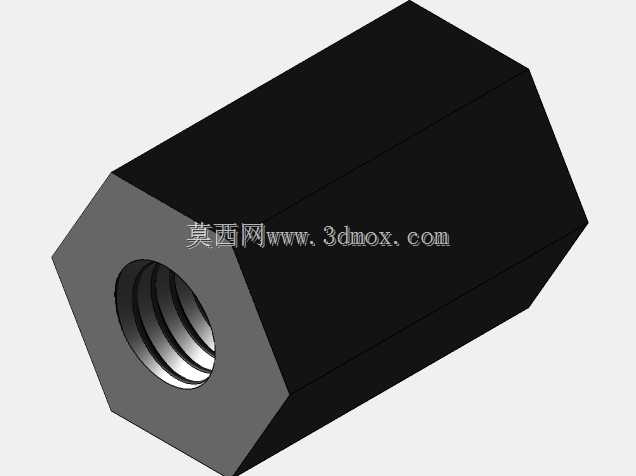

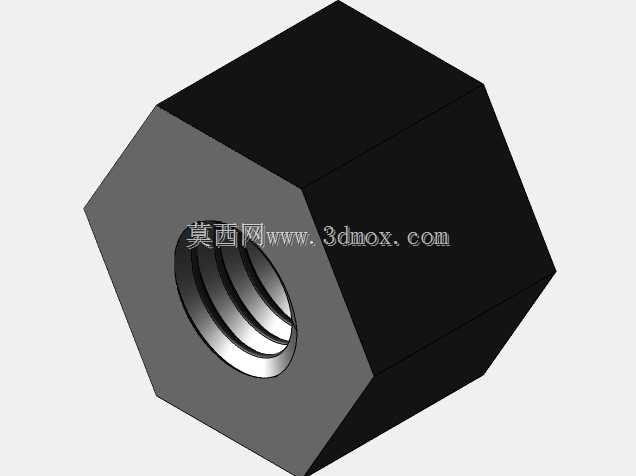

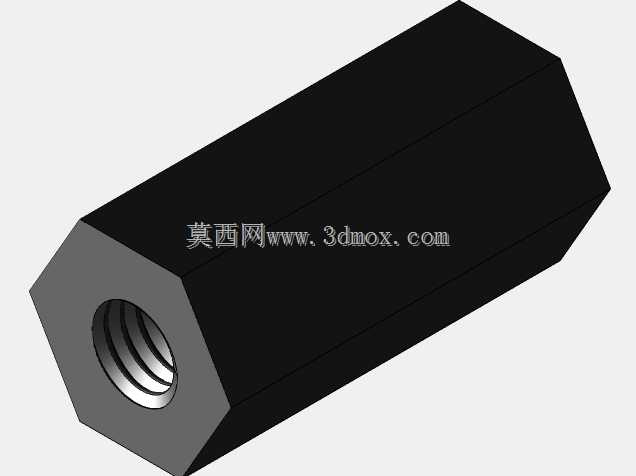

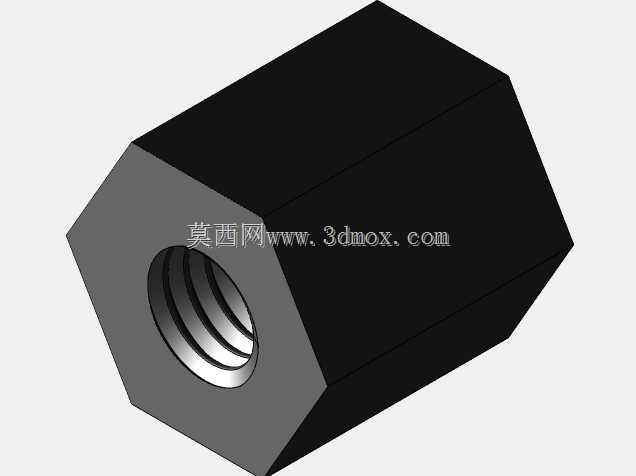

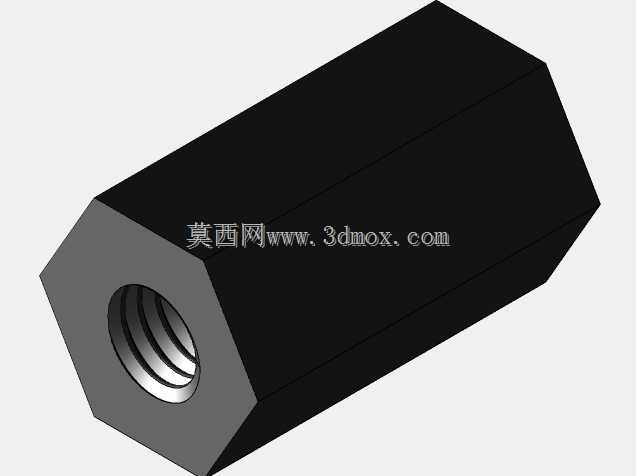

　　这款螺母采用标准六角外形设计，外六角尺寸匹配常规M3螺母的扳手夹持规格，不管是手动用尖嘴钳、小型开口扳手装配，还是适配自动化锁螺丝设备的夹爪定位，都能沿用成熟的紧固件装配工艺，不需要额外定制工装。内螺纹为标准M3粗牙规格，适配市面上绝大多数M3规格的螺丝、铜柱，不需要做特殊的螺纹适配，选型时可以直接和现有紧固件库匹配。产品覆盖了4mm、6mm、8mm、10mm、12mm五种常用的螺纹长度规格，对应不同的PCB板间距、安装间隙需求，比如单面板与塑胶壳体的固定常用4mm、6mm长度，双板之间的信号隔离、散热间隙预留则多选用8mm以上规格，选型时可以直接根据需要的隔离高度匹配对应长度，不需要额外叠加垫片调整高度。

　　从设计细节来看，螺母的端面做了微小的倒角处理，既可以在装配时引导螺丝顺利旋入螺纹孔，减少螺纹对位不准导致的牙口损伤，也能避免端面锐边刮伤PCB表面的阻焊层，在批量装配时可以降低PCB外观不良的概率。六角的棱边做了极小的圆角过渡，不会因为锐边在转运、装配过程中割伤操作人员的手套或者手指，也能减少零件之间互相刮蹭产生的尼龙碎屑，避免碎屑掉落在PCB表面造成短路隐患。材质选用的是常用的工程尼龙，具备一定的韧性和抗老化性能，在-20℃到80℃的常规电子设备工作温度区间内，不会出现明显的脆化、螺纹变形问题，完全满足民用、工业级电子设备的使用环境要求。

　　在实际安装边界上，这款螺母的六角对边尺寸和标准M3尼龙螺母一致，PCB上对应的安装孔只要设计为3.2mm-3.5mm的常规过孔，就可以顺利穿过螺丝与该螺母配合，不需要为该零件单独放大安装孔位。螺母的端面平整度控制在常规紧固件公差范围内，锁紧后和PCB表面的接触面积均匀，不会因为端面倾斜导致PCB局部受力过大出现焊盘脱落、板材变形的问题，在板卡堆叠密度较高的工控板、电源模块板装配场景中，这类统一规格的隔离螺母可以大幅减少BOM表的紧固件种类，降低采购和装配的管理成本。
