带内部流场仿真分析的球阀结构设计

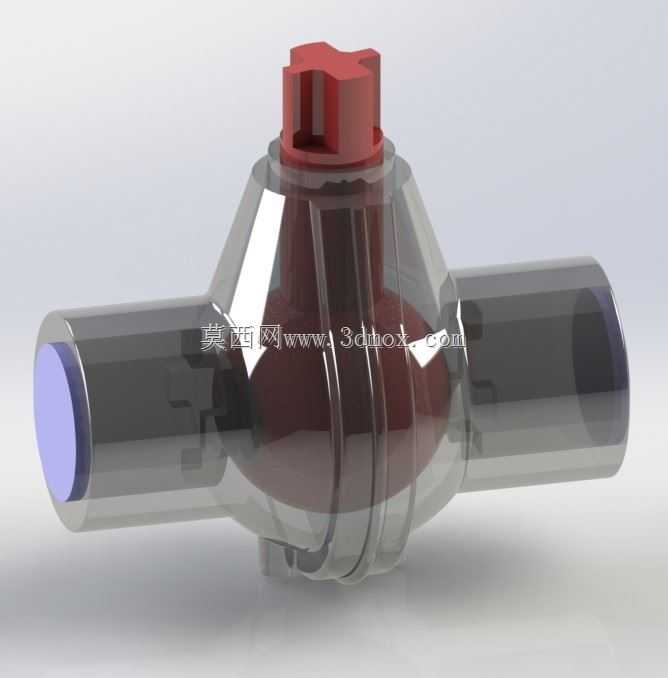

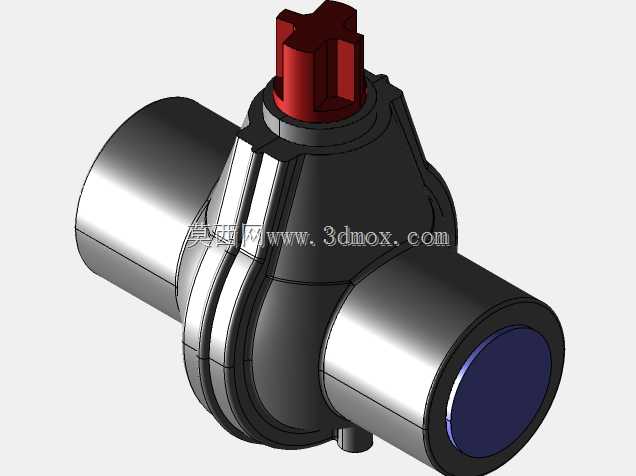

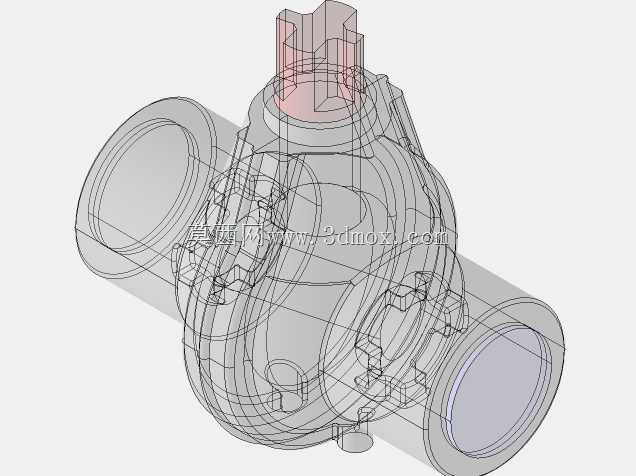

　　在民用供水、化工流体输送、暖通循环管路等场景中，球阀作为核心截流控制元件，其通流状态下的压损、流道涡流分布直接影响管路系统的运行能耗与阀芯冲蚀寿命，这款带流动分析的球阀三维结构，完整还原了产品从实体结构到内部流场特性的全维度设计细节。从结构设计逻辑来看，这款球阀采用常规角式通流布局，两端接口为同轴等径设计，适配同规格管路的法兰或螺纹对接需求，安装边界上预留了足够的操作空间，顶部阀杆的旋转行程与手柄安装位做了限位结构设计，可避免开关过位导致的密封面损伤。产品的核心功能特性围绕截流可靠性与通流稳定性展开，阀芯采用球形通孔结构，全开状态下通流孔径与管路内径基本持平，可最大程度降低通流阻力；阀杆与阀体之间设置了多级密封槽，

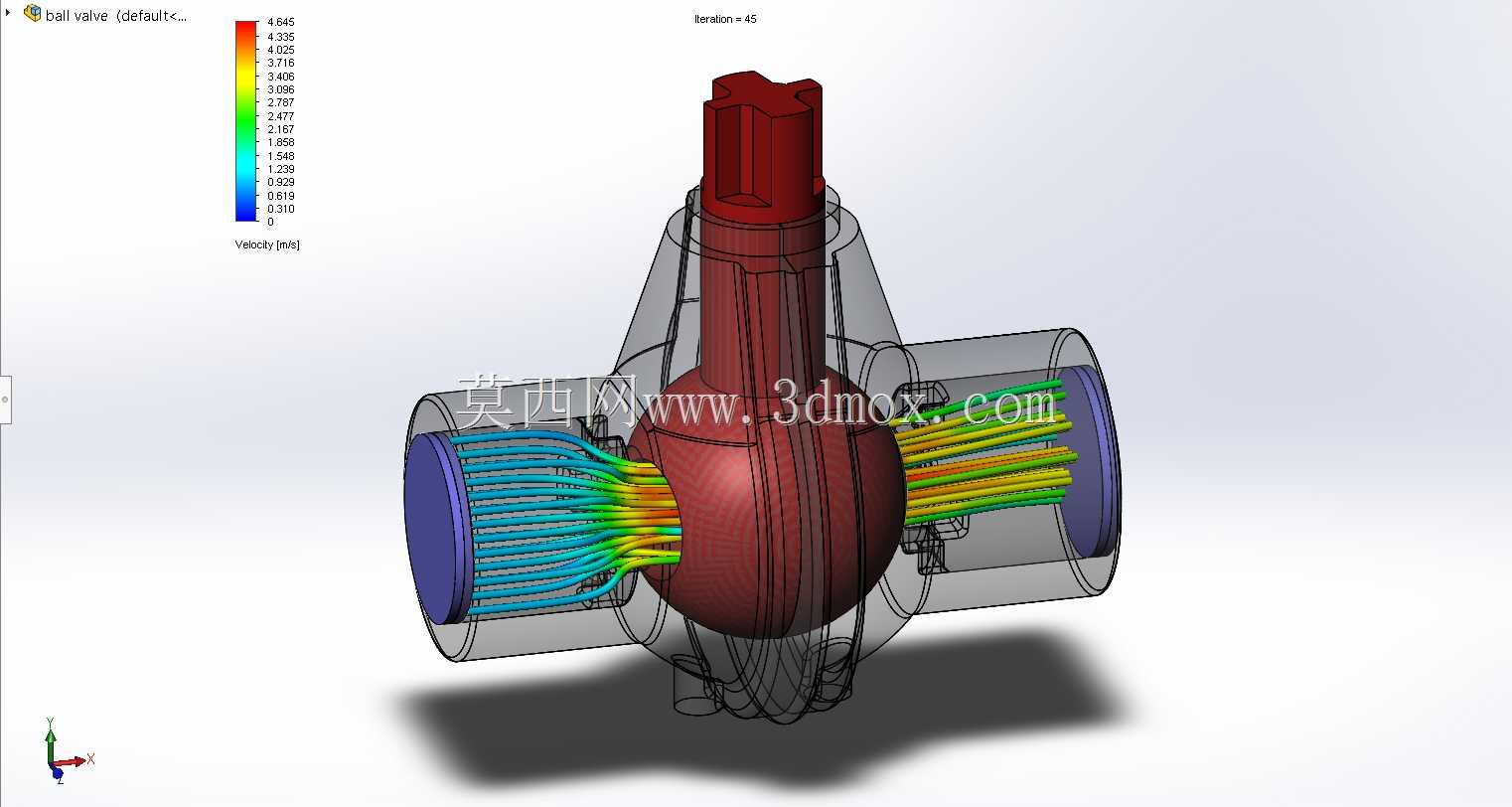

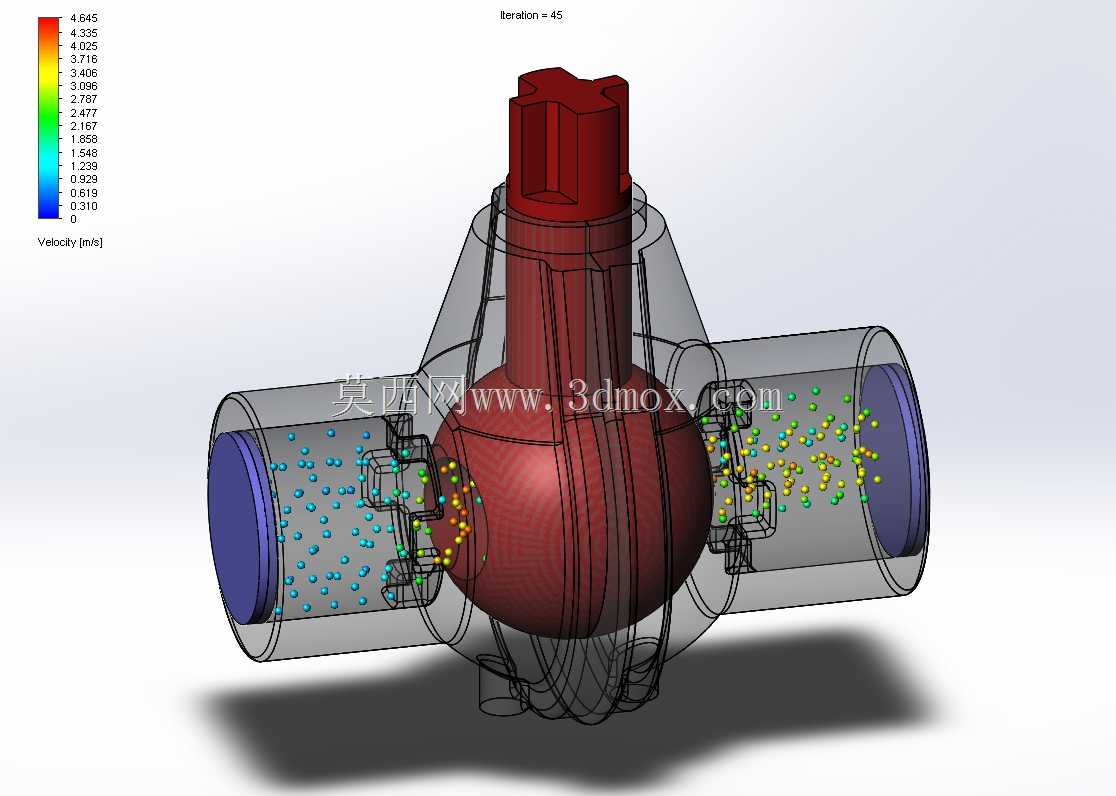

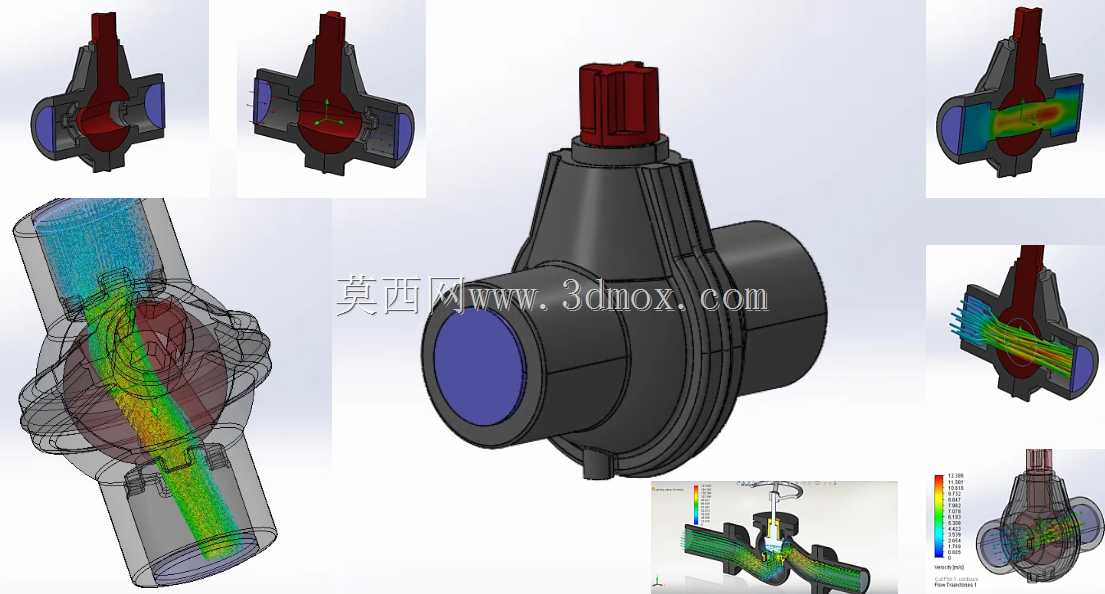

　　可适配不同压力等级的流体输送场景，避免介质沿阀杆渗漏。不同于常规仅做实体结构的球阀模型，这套设计同步完成了内部流场的仿真分析，通过流线分布与压力云图可直观观测到，介质在流经阀芯开度区域时的流速变化、涡流产生位置，以及不同开度下的进出口压损数值，这些数据可直接为阀芯型线优化、密封件位置选型提供数据支撑，避免实际投用后出现局部流速过快冲蚀密封面、涡流区滞留杂质导致阀芯卡涩的问题。在外形尺寸设计上，阀体外部的加强筋布局完全匹配内部流道的压力分布，在高压侧对应位置做了壁厚加厚处理，低压侧则适当缩减壁厚控制整体重量，既满足承压强度要求，也避免了不必要的材料浪费；顶部阀杆的伸出高度适配常规手动操作或电动执行器的安装尺寸，

　　无需额外加装转接件即可完成手动到自动控制的改造。从工程应用角度出发，这类带流场分析的球阀结构，可直接用于管路系统的阀件选型校核，也可作为同类型阀门结构优化的设计参考，帮助设计人员在开模前就预判到流道内可能存在的冲蚀、压损问题，减少样机试制后的反复修改成本。
