弹簧式安全泄压阀流体仿真结构设计

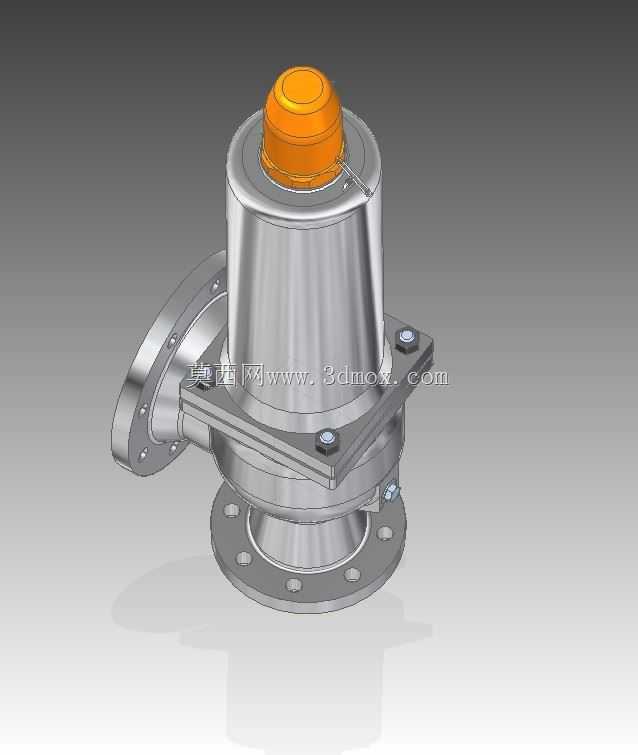

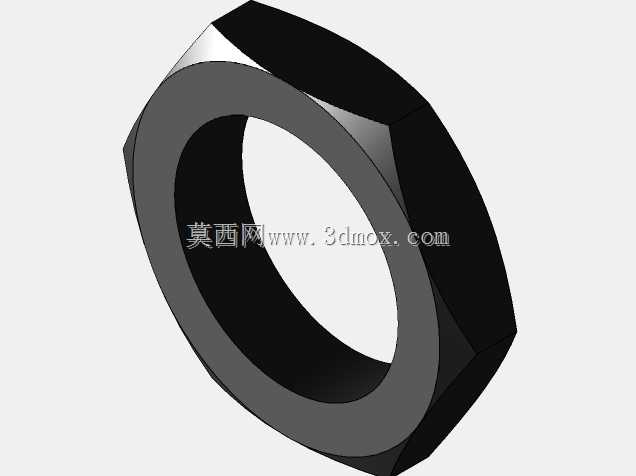

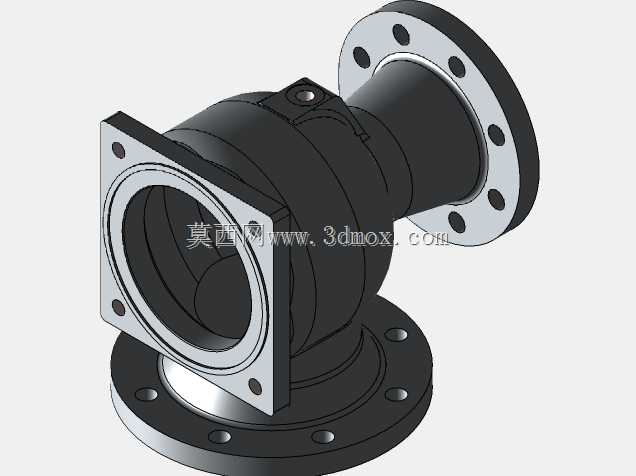

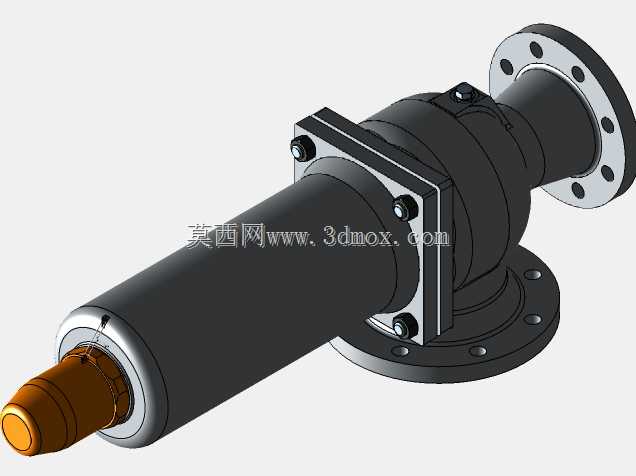

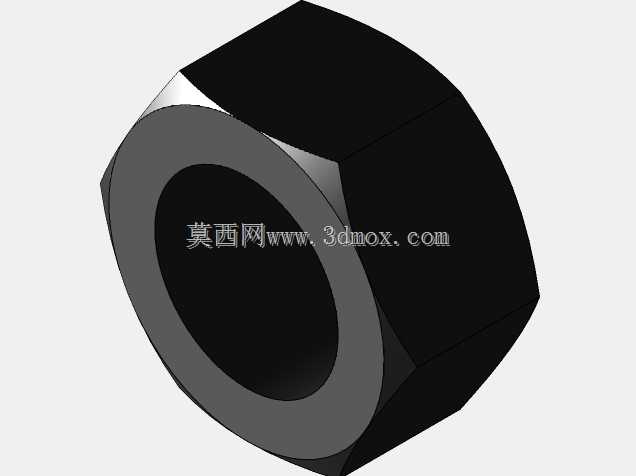

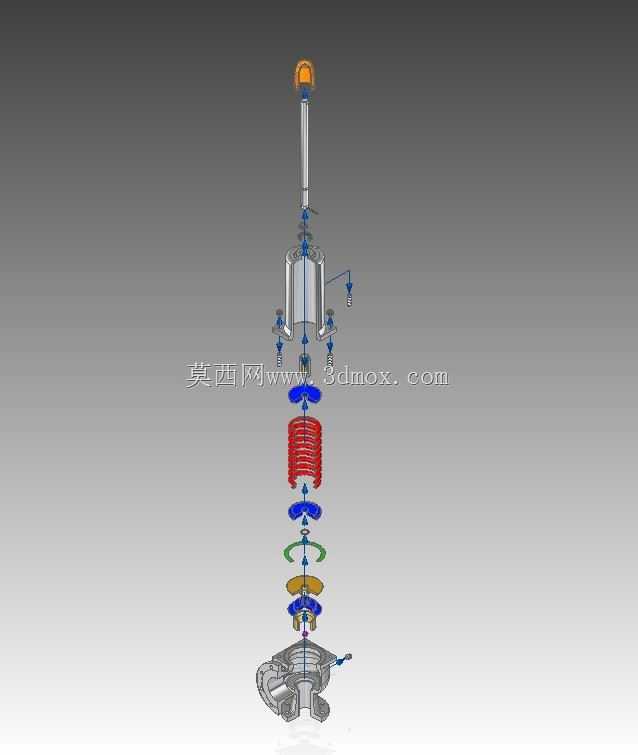

　　这款弹簧式安全泄压阀的三维结构设计，核心围绕承压系统的超压泄放场景展开，常见于压力容器、工业管路、流体输送系统的压力保护环节，当系统内部压力超过预设阈值时，阀瓣会在介质压力作用下克服弹簧预紧力抬升，快速泄放多余介质，待压力回落至安全区间后自动回座密封，避免系统超压引发的泄漏、爆管甚至设备损毁风险。从结构设计逻辑来看，整体采用角式法兰连接构型，阀体入口为垂直向下的法兰接口，出口为水平侧出的法兰接口，这种布局既适配竖直安装的管路走向，也能减少泄放时介质对阀体内部的直接冲蚀，进出口法兰的密封面、螺栓孔位均匹配通用工业法兰标准，安装时可直接对接同压力等级的管路法兰，无需额外加工转接结构。阀体内部的流道做了圆弧过渡处理，没有直角突变结构，

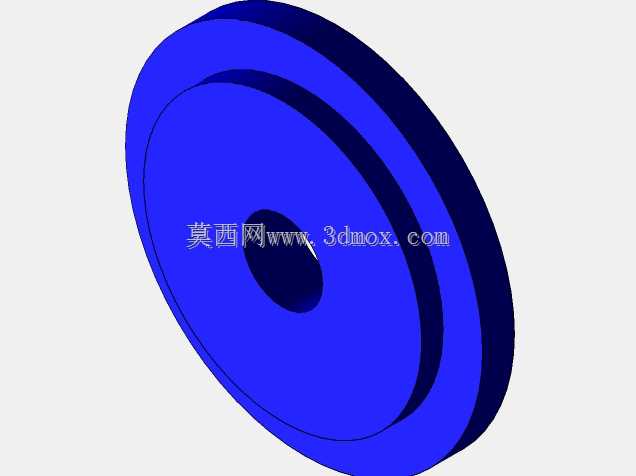

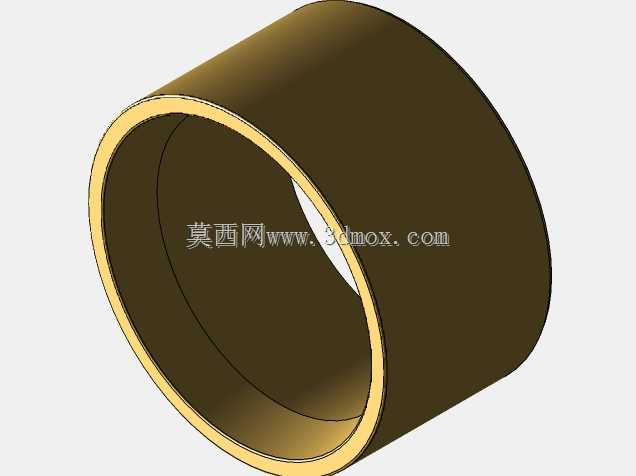

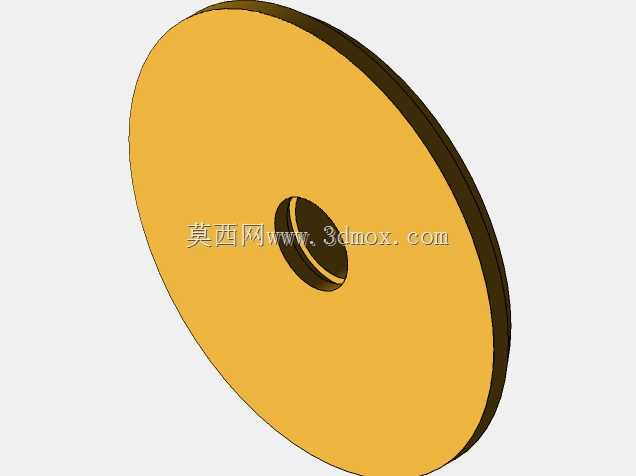

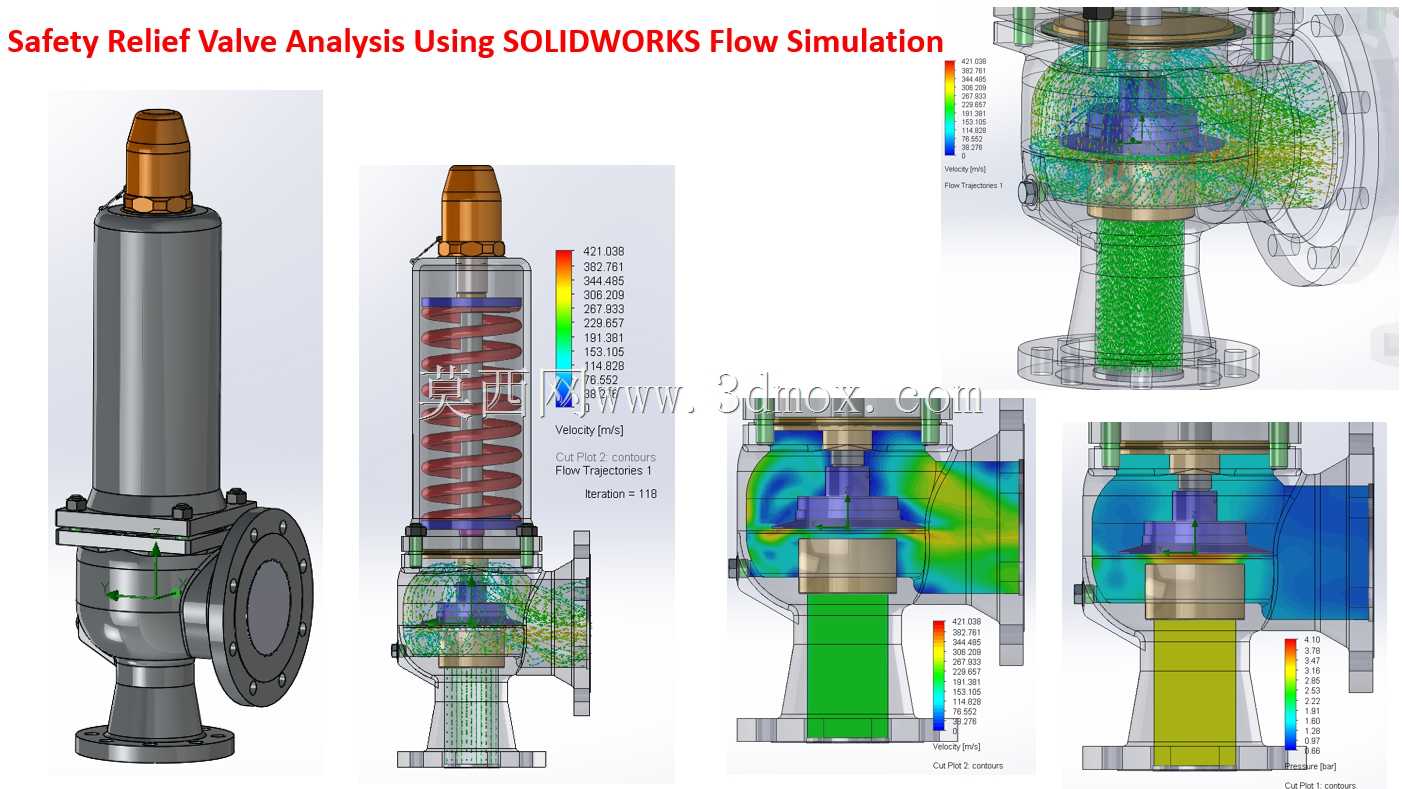

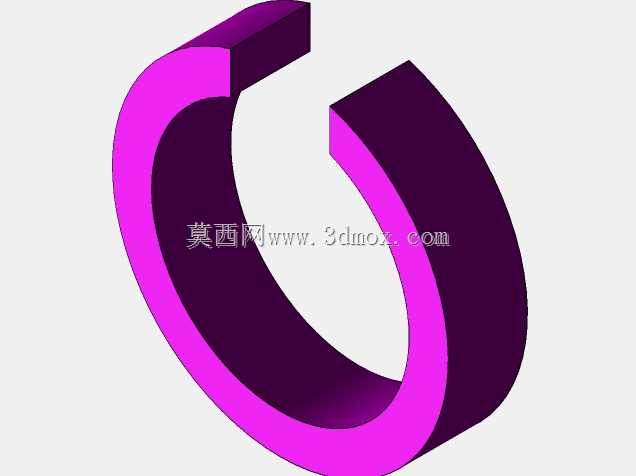

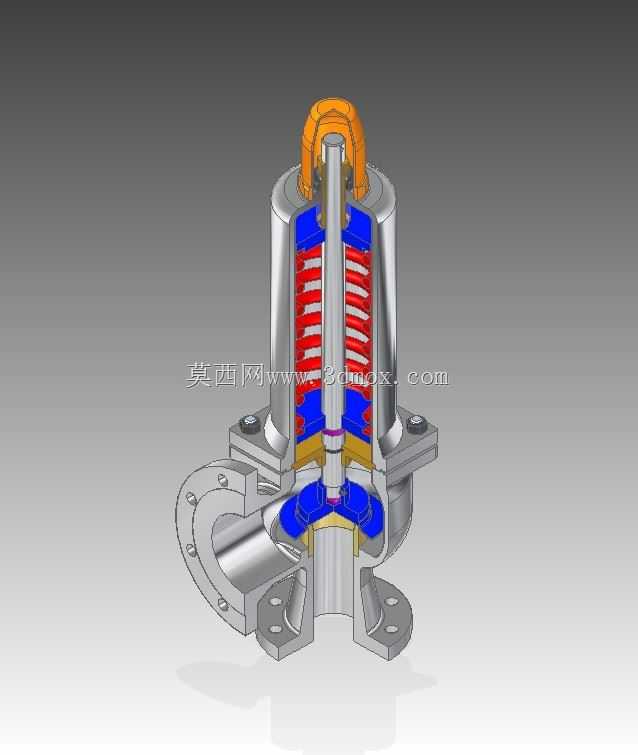

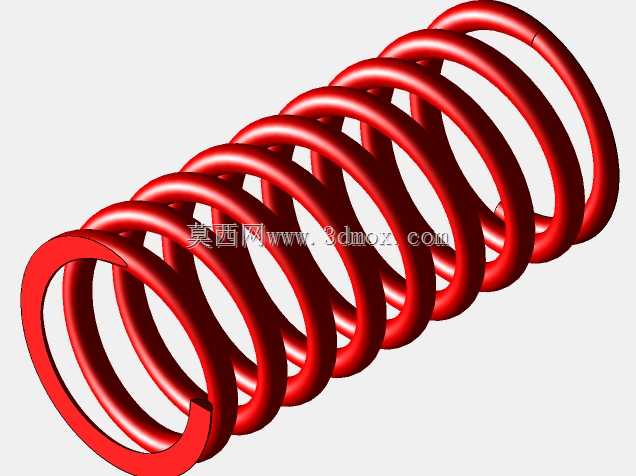

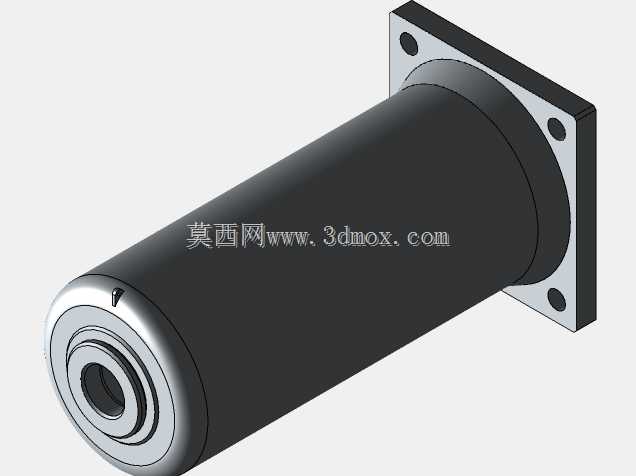

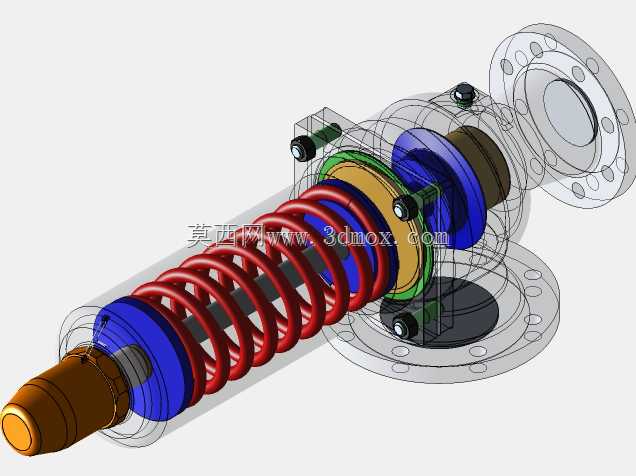

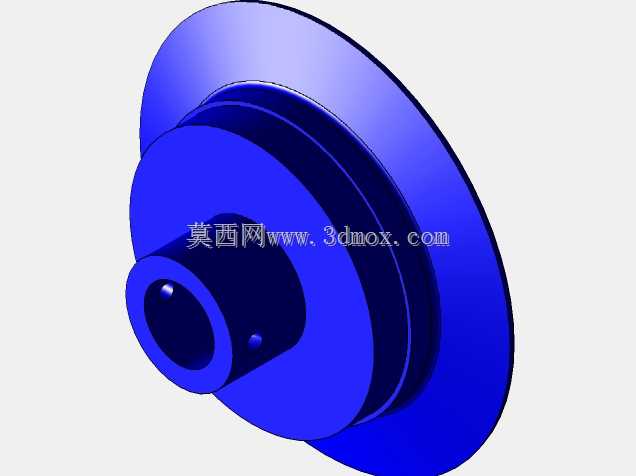

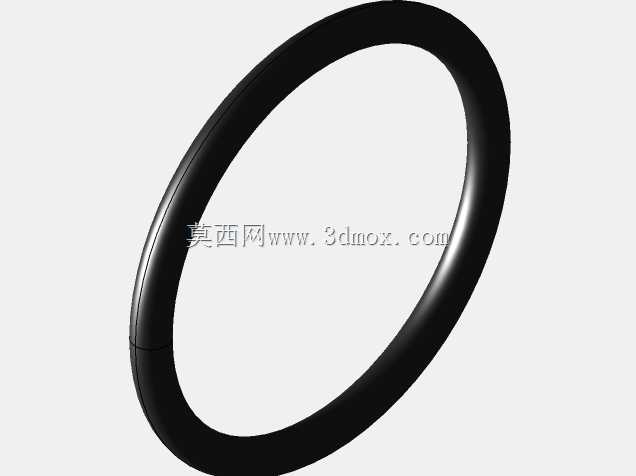

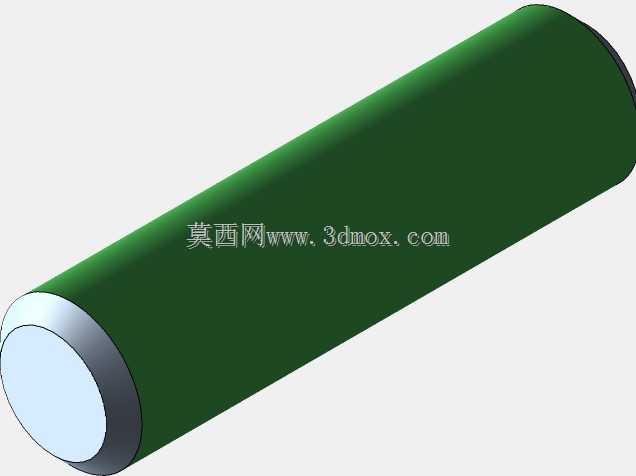

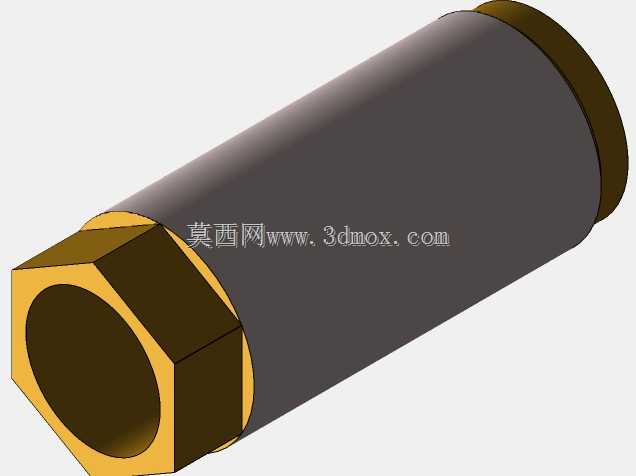

　　能降低介质泄放时的湍流阻力，减少流致振动和噪声，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封拥有更高的密封比压，在常规工作压力下可实现零泄漏，同时锥面结构具备自动对中特性，即使阀瓣受介质扰动出现小幅偏移，也能在回座时自动贴合密封面。上部的弹簧腔与下部介质腔采用导向套分隔，导向套与阀瓣杆部采用小间隙配合，既可以限制阀瓣升降过程中的径向摆动，避免密封面偏磨，也能减少介质中的杂质进入弹簧腔，防止弹簧卡涩导致启闭失效。弹簧的参数匹配是设计核心，预紧压缩量对应阀的开启压力，弹簧刚度对应回座压力区间，建模时已完成弹簧的并圈、强压处理相关结构预留，确保长期压缩状态下不会出现塑性变形导致压力漂移。从流体仿真结果来看，阀瓣全开状态下，

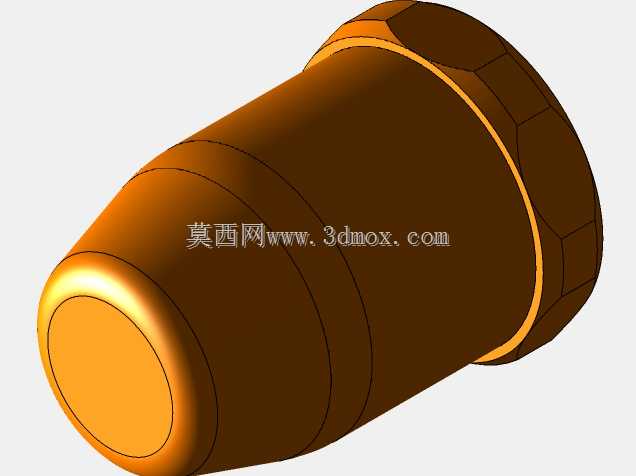

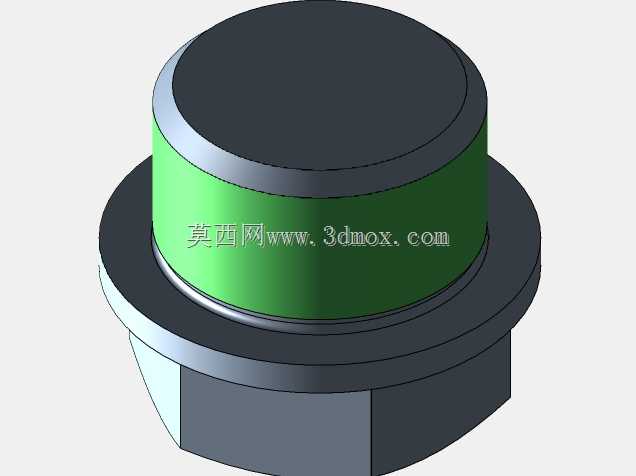

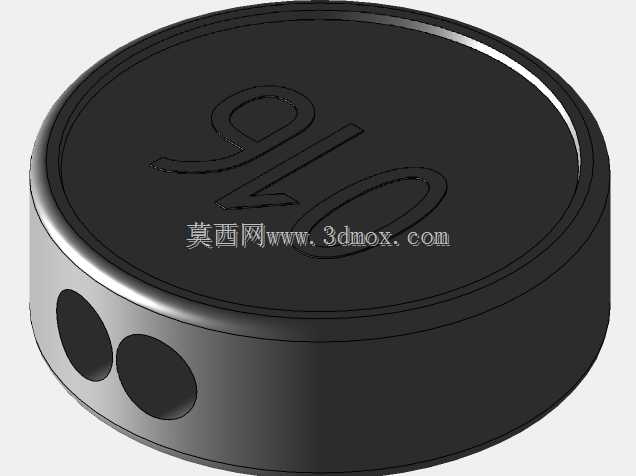

　　介质从入口垂直进入阀腔后，沿阀瓣与阀座的环形间隙向四周扩散，经侧出口流出，流道内的速度梯度分布均匀，最高流速区域集中在密封面开口处，不会对阀体壁面形成持续高速冲蚀，阀腔内的压力分布从入口到出口呈线性递减，没有出现局部高压滞止区，可有效避免气蚀损伤。安装边界方面，阀的整体高度适配常规管路的竖直安装空间，上部弹簧帽预留了手动泄压操作空间，侧出口的法兰朝向可根据现场管路布局调整，阀体底部入口法兰的螺栓孔采用跨中布置，安装时无需刻意对位即可满足管路走向要求，阀的整体重心落在入口法兰轴线上，竖直安装时不会产生额外的偏载力矩，可降低管路法兰的密封面受力不均风险。
