电动鼓风机弧形带法兰安装端盖结构

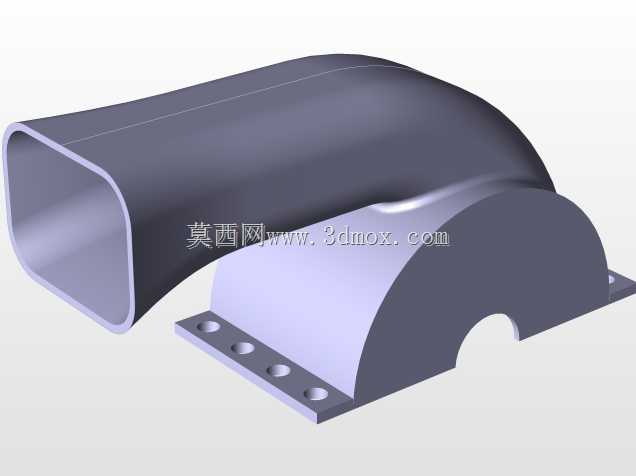

　　这款电动鼓风机外罩结构，主要配套中小型低压鼓风设备使用，常见应用在车间工位送风、设备散热通风、小型除尘系统的引风端，也可配套在农业小型风选设备、食品加工线的物料风送环节作为风机端的防护与导流部件。从结构设计来看，整体采用弯弧过渡的风道构型，进风端为扁方型接口，可直接对接矩形通风软管或者设备侧的扁形出风口，接口边缘做了卷边加厚处理，避免安装时割损软管，同时提升接口处的结构刚度，减少风机运行时的接口震颤。出风侧下方集成了半圆避让结构，刚好适配风机叶轮端的圆形壳体轮廓，安装后可以完全罩住叶轮上部区域，既可以避免运行过程中异物卷入叶轮造成设备损坏，也能防止人员误触高速旋转部件引发安全风险。底部的安装法兰边做了一体化延伸设计，

　　法兰面上均匀布置了四个沉头安装孔，孔位间距匹配常规小型离心风机的壳体安装螺孔位置，安装时直接对齐孔位拧入紧固件即可完成固定，不需要额外制作转接支架，能有效缩减现场装配的工时。设计阶段特意将风道转弯处做了大圆弧顺滑过渡，没有直角折边结构，能够最大程度降低风阻，减少气流在弯道处形成的涡流损耗，提升风机的实际送风效率，同时也能降低气流紊流带来的运行噪音。整个罩体的壁厚做了均匀化处理，既保证壳体有足够的抗形变能力，在风机长期运行的振动环境下不会出现开裂、共振异响的问题，也不会因为壁厚过大造成不必要的材料浪费。安装边界上，法兰边的外延尺寸比风机壳体安装位单边多出5mm的余量，允许安装时存在小范围的位置偏差，降低装配对位的精度要求，

　　扁方接口的长度预留了30mm的插接段，对接风管时可以直接插入足够深度，配合卡箍就能实现可靠密封，不需要额外做密封翻边。结构上没有多余的凸起或者冗余结构，外表面顺滑无死角，日常清洁维护时可以直接擦拭表面积灰，不会出现积灰难以清理的卫生死角，适配食品加工、洁净车间这类对卫生清洁有要求的使用场景。
