内燃机传动用分体式连杆结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:598801
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计
  • 内燃机传动用分体式连杆结构设计

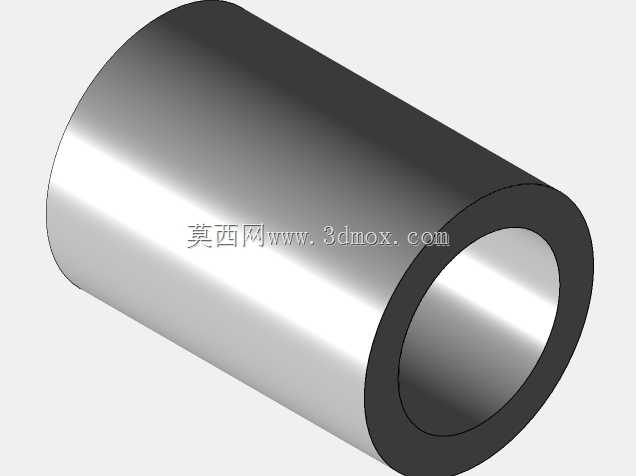

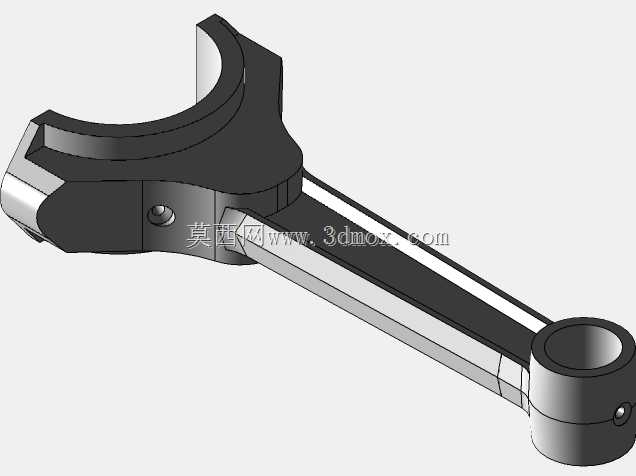

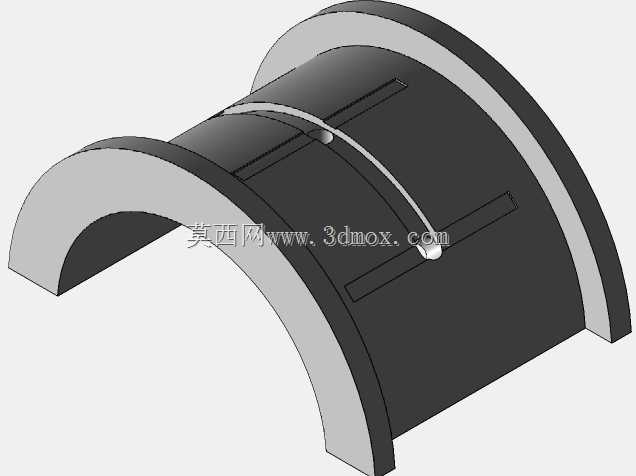

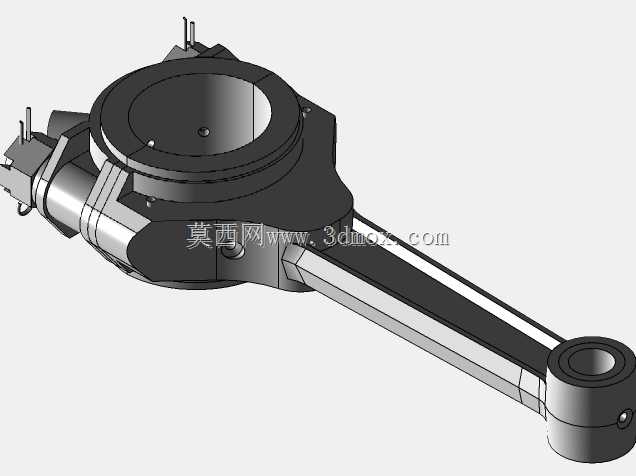

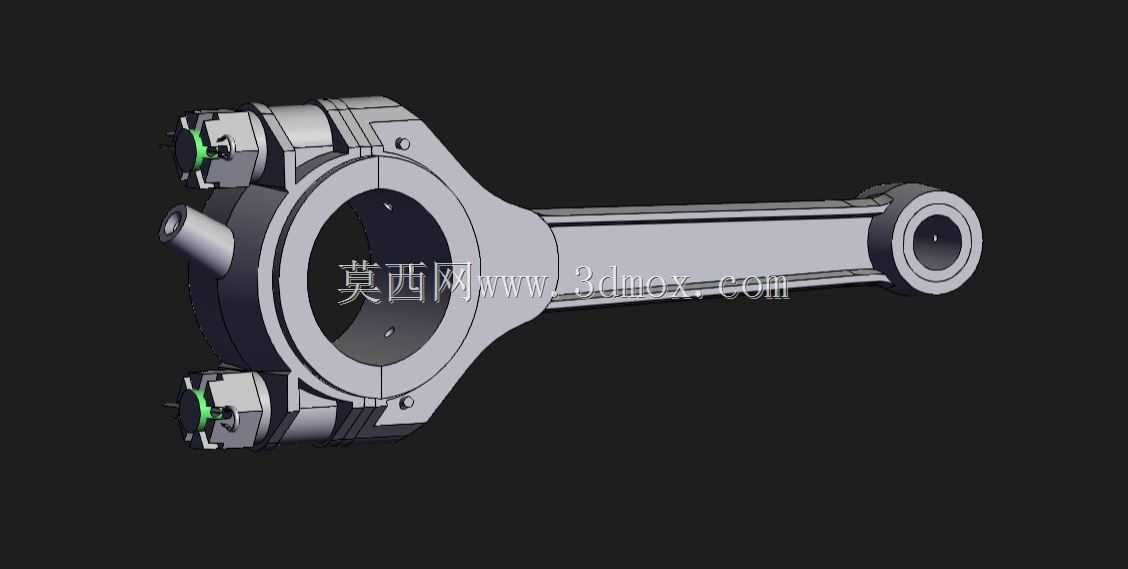

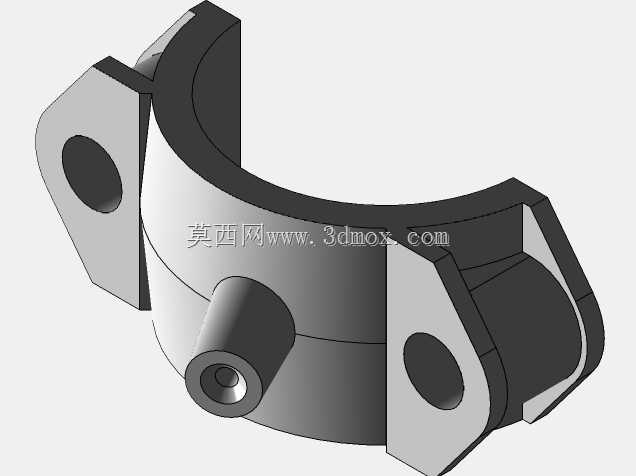

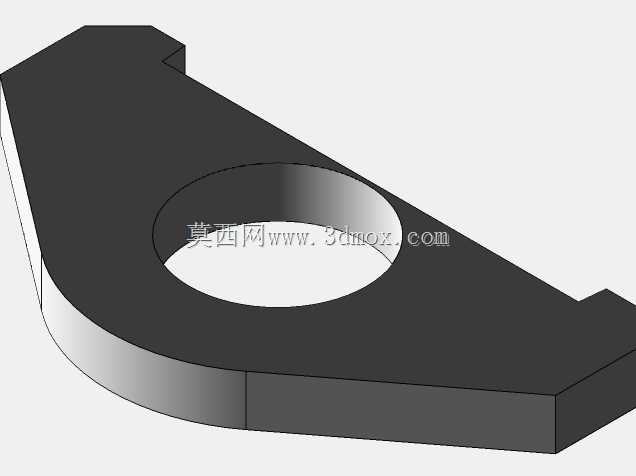

  这款连杆作为内燃机动力传递路径中的核心受力构件,主要应用在往复式活塞发动机的曲柄连杆机构中,承担着将活塞承受的燃气爆发压力传递给曲轴、把活塞的往复直线运动转换为曲轴旋转运动的核心功能,工作过程中需要持续承受交变的拉压载荷、惯性冲击力以及高速运转下的振动载荷,其结构强度、形位精度直接决定了动力单元的运行可靠性与服役寿命。从结构设计来看,该连杆采用了分体式大头设计,大头端配套斜切式剖分结合面与定位结构,能够满足曲轴装配时的穿装需求,避免整环式大头无法越过曲轴曲柄销的装配问题,大头端的螺栓连接位做了局部加厚与应力卸荷槽设计,可有效分散螺栓预紧力与工作载荷带来的应力集中,降低长期交变载荷下的疲劳断裂风险;杆身采用了工字形截面构型,

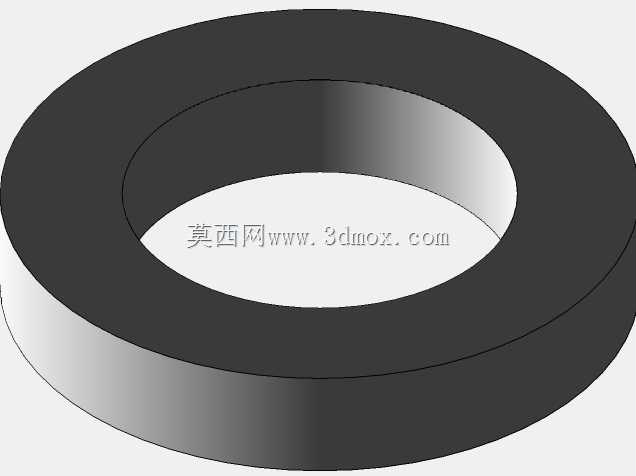

  在保证整体抗弯、抗扭截面模量满足强度要求的前提下,尽可能削减了非受力区域的材料冗余,有效降低了连杆自身的往复运动质量,减少了高速运转时的惯性力负载,降低曲轴系的平衡配重设计难度。小头端设计有贯通的活塞销安装孔,孔位内部预留了衬套压装的尺寸余量,可通过压装铜基合金衬套降低活塞销与连杆小头的摩擦磨损,衬套内壁可设计润滑油槽结构,与杆身内部预设的润滑油道连通,将曲轴系供给的压力机油引导至活塞销配合面,实现运动副的持续压力润滑,避免干摩擦导致的烧蚀故障。设计过程中首先完成了二维工况参数的核算,结合目标机型的缸径、冲程、额定转速、最大爆发压力参数,计算得到连杆需要承受的最大拉压力、惯性力载荷边界,再基于等强度设计原则完成各段截面的尺寸迭代,

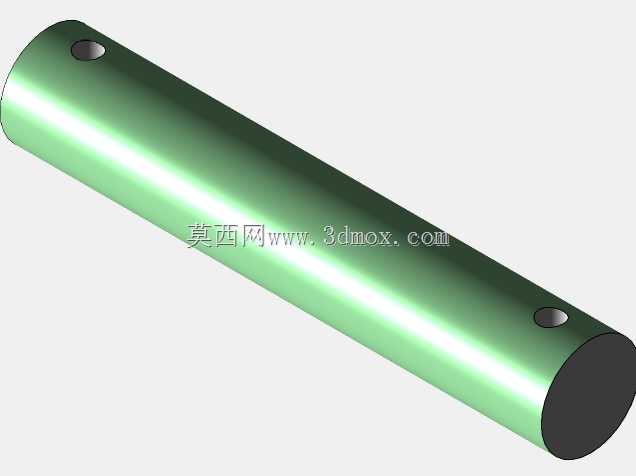

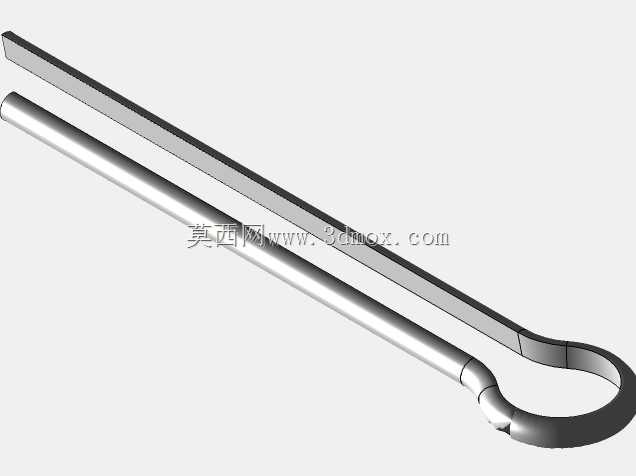

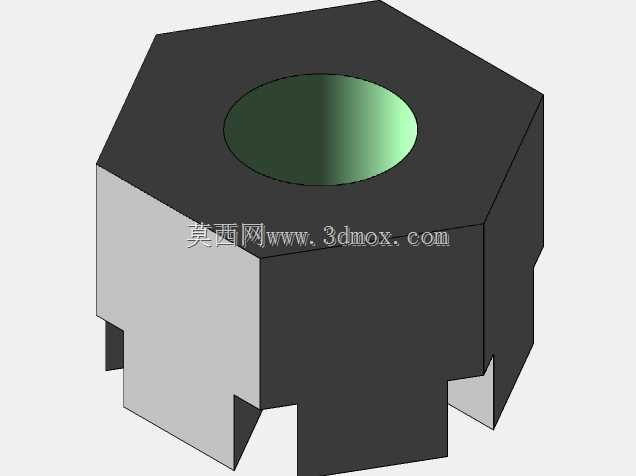

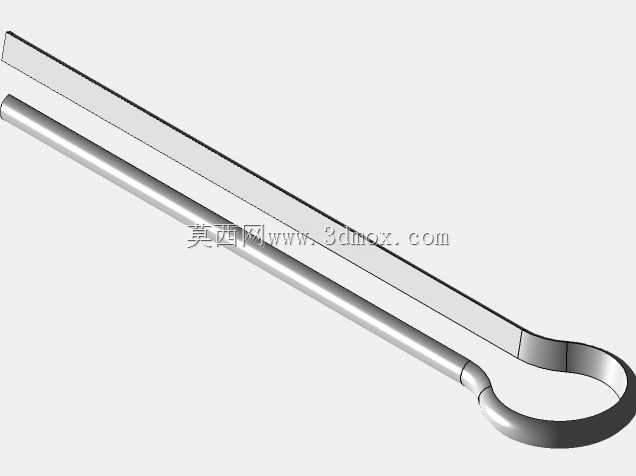

  确定大头孔、小头孔的中心距作为核心安装尺寸,该尺寸直接决定了发动机的冲程参数与压缩比,设计时严格控制两孔的平行度、圆柱度形位公差,避免装配后出现活塞偏缸、异常磨损的问题;大头孔与曲柄销的配合间隙、小头孔与活塞销的配合间隙均按照运动副的润滑要求预留了合理范围,同时考虑了不同工作温度下的材料热膨胀量,避免热态下配合间隙消失导致的抱轴故障。安装边界方面,大头端剖分后通过两根高强度连杆螺栓实现紧固,螺栓的预紧力矩按照螺栓材料的屈服强度、连接面的摩擦系数做了精确计算,保证工作过程中剖分面不会出现分离错位;小头端通过活塞销与活塞内部的销座连接,两端通过卡簧实现活塞销的轴向限位,防止销子轴向窜动刮伤气缸壁。整体建模过程严格遵循从概念草图到二维参数校核、再到三维实体建模的设计流程,所有配合面、安装孔位的尺寸均与现有内燃机的通用安装规范匹配,可直接用于同参数机型的结构设计参考、动力学仿真分析以及后续的加工工艺编制。
