传感器安装固定异形支架结构设计

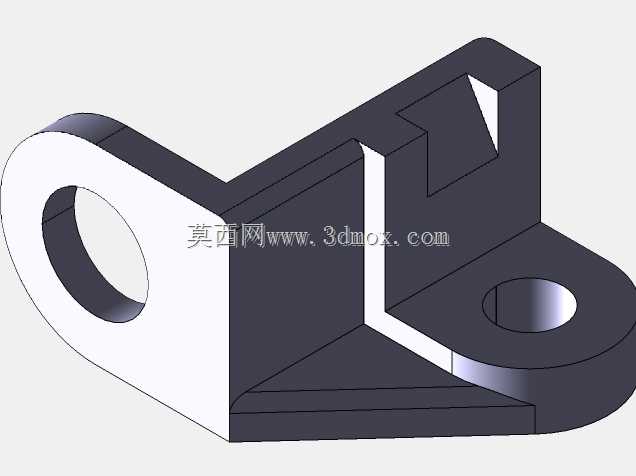

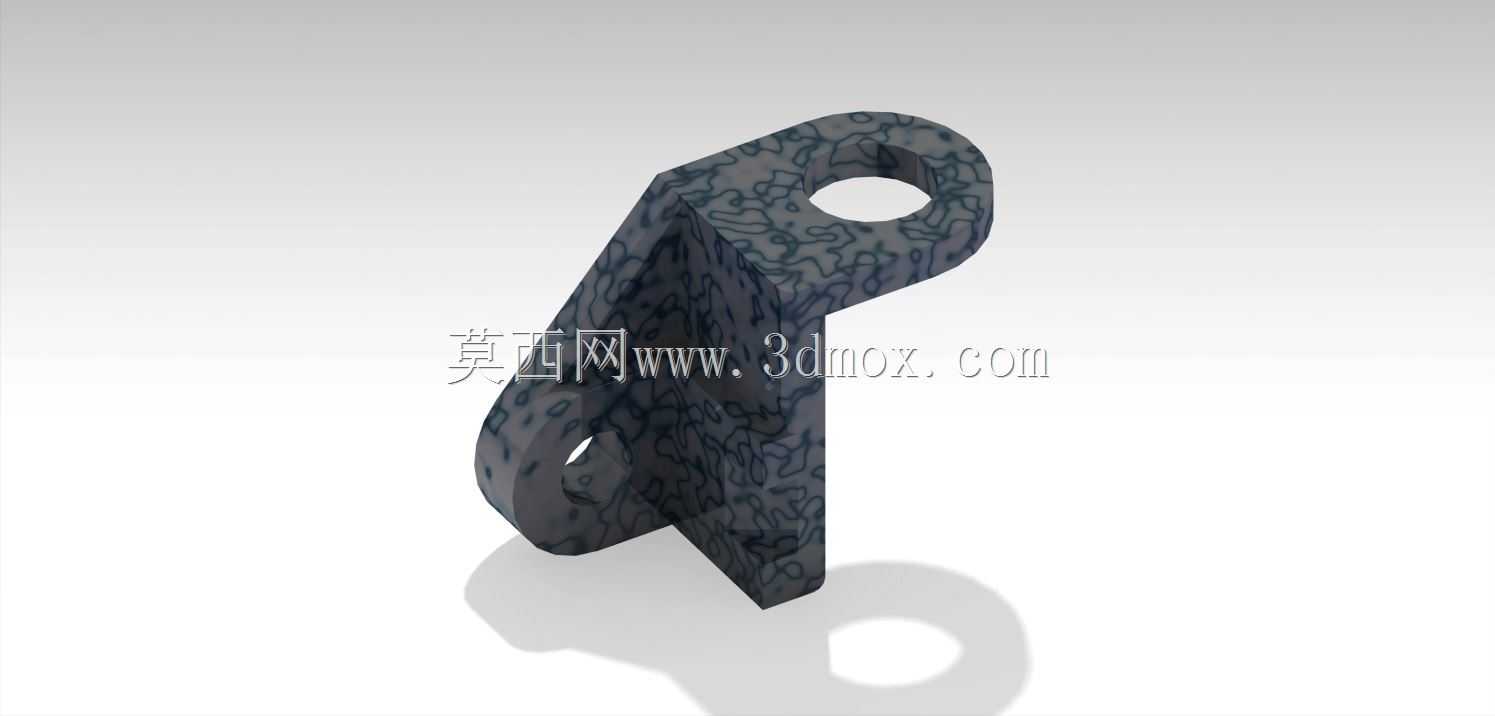

　　这款异形安装支架主要面向工业传感检测场景的安装固定需求，适配各类光电、接近类传感器在自动化产线、检测工位上的安装定位，解决狭小空间内传感器安装角度受限、固定点位不足的实际问题。从结构设计来看，整体采用一体化弯折成型的构型，主体为带加强筋的立板结构，上端延伸出带圆形安装孔的悬臂段，可通过螺栓穿装实现传感器的铰接固定，方便现场调试时调整检测角度，无需额外加装角度调节垫片。立板侧面预留的小型定位孔，可配合紧定螺钉实现传感器安装后的角度锁止，避免设备运行过程中因振动导致检测角度偏移，保障检测信号的稳定性。安装边界方面，支架底部的平直安装面可贴合设备机架、型材安装面完成固定，底部未设置突出的安装凸台，可直接适配T型螺栓、

　　自攻螺钉等多种常见紧固件，安装时不需要对安装基面做额外的铣平加工，降低现场安装的加工成本。设计过程中优先考虑了安装空间的适配性，整体构型避开了常见的管线排布、运动部件干涉区域，悬臂段的长度经过反复校核，既保证传感器检测端能够伸出到指定检测位置，又不会因悬臂过长导致结构刚性不足，在设备长期运行产生振动的工况下，不会出现支架共振导致的检测误判。结构的转角位置均做了圆弧过渡处理，既减少了加工过程中的应力集中问题，也避免安装调试过程中尖锐边角划伤操作人员。表面的纹理处理可提升涂装后的附着力，在工业车间多粉尘、少量切削液飞溅的工况下，能起到一定的防锈防护作用，延长支架的使用寿命。不同于常规的直角安装支架，这款异形支架的弯折角度经过针对性优化，

　　可直接适配设备侧壁倾斜安装面的固定需求，不需要额外加装角度转接块，减少了安装环节的零件数量，也压缩了整体安装占用的空间，尤其适合自动化检测工位紧凑布局的使用场景。在受力校核上，针对传感器安装后的偏心载荷做了结构加强，立板与悬臂段的连接位置做了加厚处理，即使搭载重量稍大的视觉类检测传感器，也不会出现结构变形下垂的问题，保障长期使用的位置精度。
