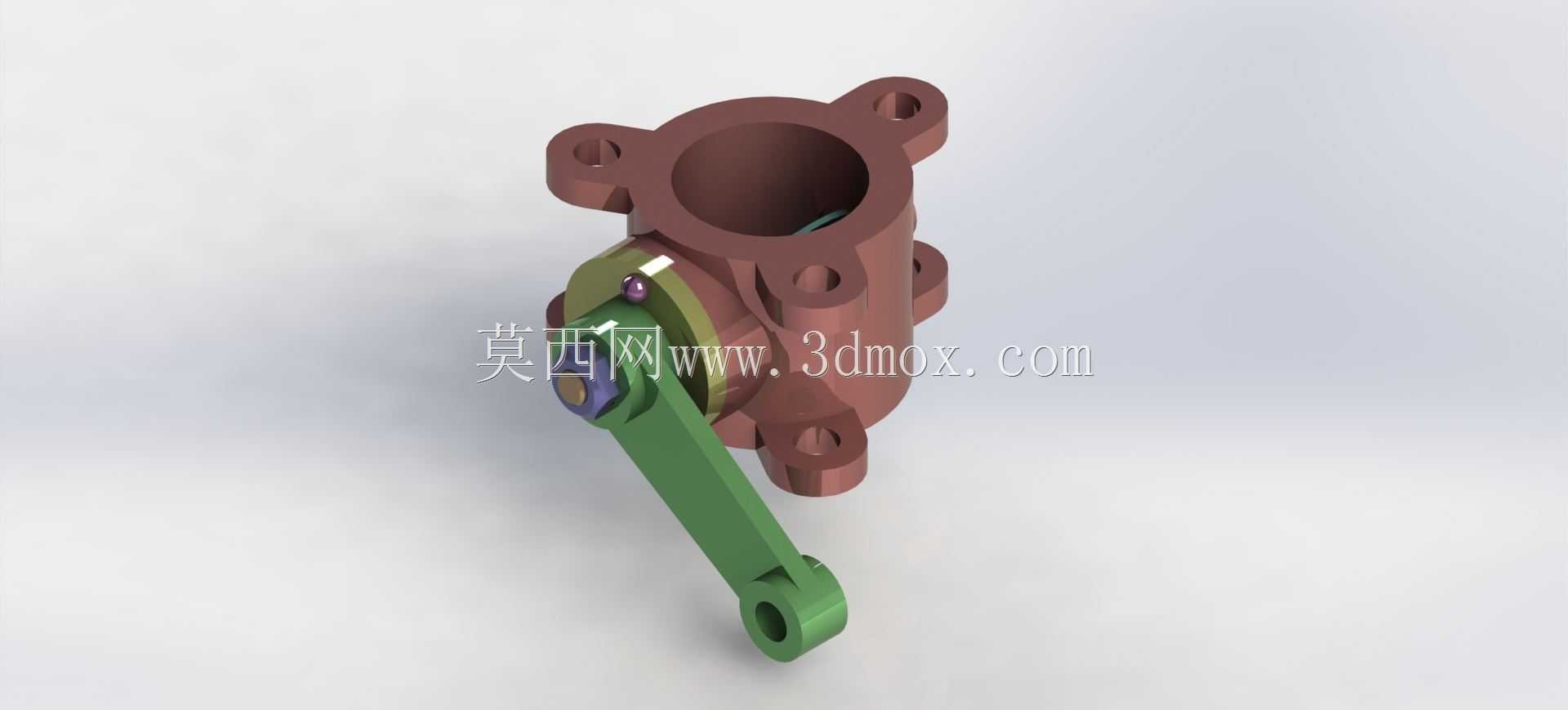

带手动操作手柄的法兰式蝶阀结构设计

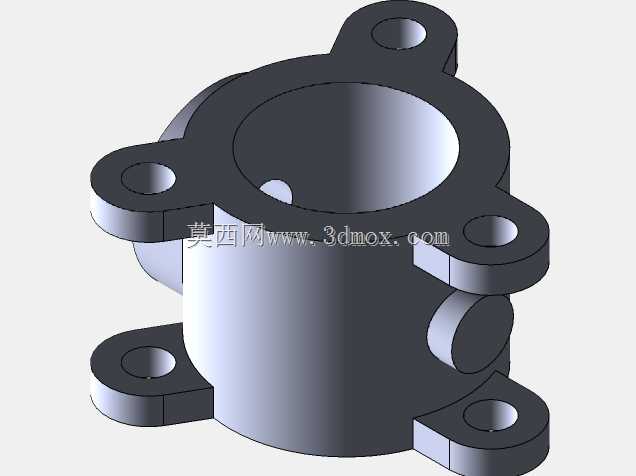

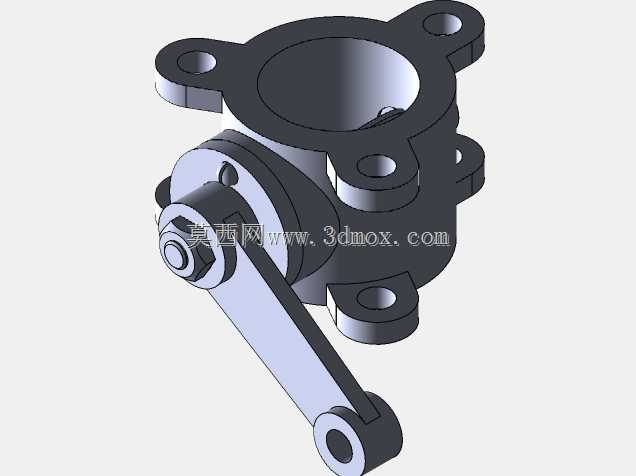

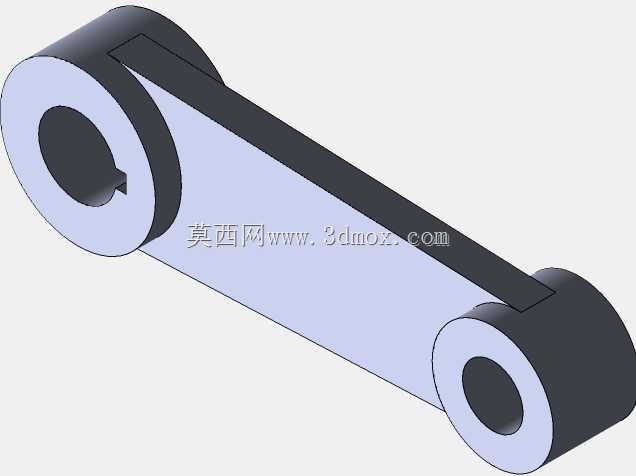

　　这款蝶阀的结构设计围绕管路通断与流量调节的核心需求展开，在民用给排水、暖通循环、化工低压流体输送、市政管网等场景中都有广泛适配空间，日常工况下可承担截断管路介质、调节介质流量的核心作用，相比同通径的闸阀、截止阀，其结构长度更短，安装占用的轴向空间更小，适合布置空间紧凑的管路系统。从结构特性来看，该蝶阀采用法兰连接形式，阀体周向均布带安装孔的连接耳，可直接与管路端法兰通过螺栓紧固，密封面贴合后能保证中低压工况下的连接密封性，不会出现介质沿连接面渗漏的问题。操作端采用外置式杠杆手柄，手柄与阀杆刚性连接，扳动手柄即可带动阀体内的蝶板绕阀杆轴线做90度回转，当蝶板平面与管路轴线平行时阀门处于全开状态，介质流通阻力极小，

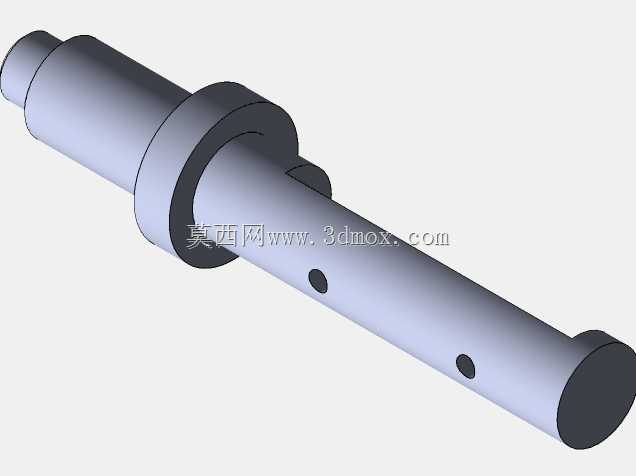

　　压损可控制在很低的水平；当蝶板平面与管路轴线垂直时阀门完全截断，可实现可靠截流；手柄停留在中间角度时，可通过改变蝶板的过流面积调节管路流量，适配不同工况下的流量分配需求。设计过程中优先考虑了安装边界的适配性，阀体的法兰安装孔位尺寸、孔间距均匹配对应通径的管路法兰标准，无需额外加工转接件即可完成现场装配，阀体的径向轮廓尺寸做了收束优化，不会与周边管路支架、保温层产生干涉。阀杆与阀体的配合部位设置了密封结构，可避免介质沿阀杆间隙向外渗漏，手柄的握持端做了加长设计，操作时无需借助额外加力杆即可完成启闭动作，日常运维的操作门槛较低。蝶板的回转中心与阀体流道中心重合，启闭过程中蝶板不会与阀体内壁产生刮擦，

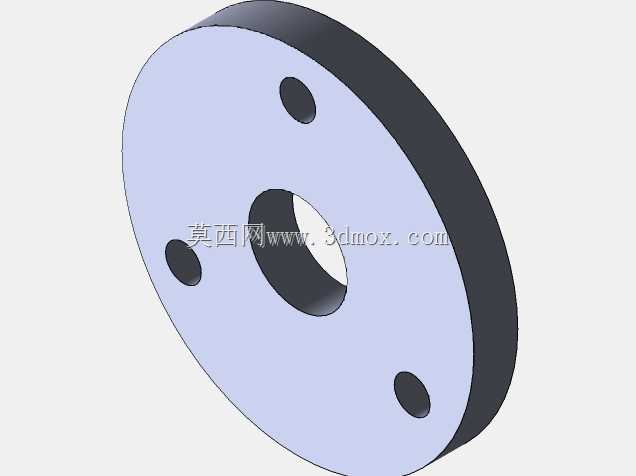

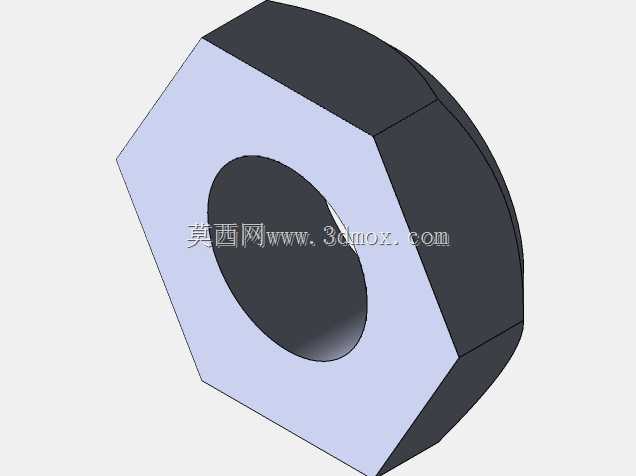

　　长期使用也不会因密封面磨损导致密封性能下降，整体结构没有冗余的复杂零件，拆解维护时仅需拆下端盖即可更换密封件与蝶板组件，后期运维成本较低。在建模过程中对各运动部件做了干涉校验，确保手柄在全行程回转过程中不会与阀体法兰、安装螺栓产生碰撞，各配合面的公差取值兼顾了加工经济性与装配可行性，普通通用机加工设备即可完成全部零件的加工生产，无需定制专用工装。
