多接口弯管式流体连接构件结构设计

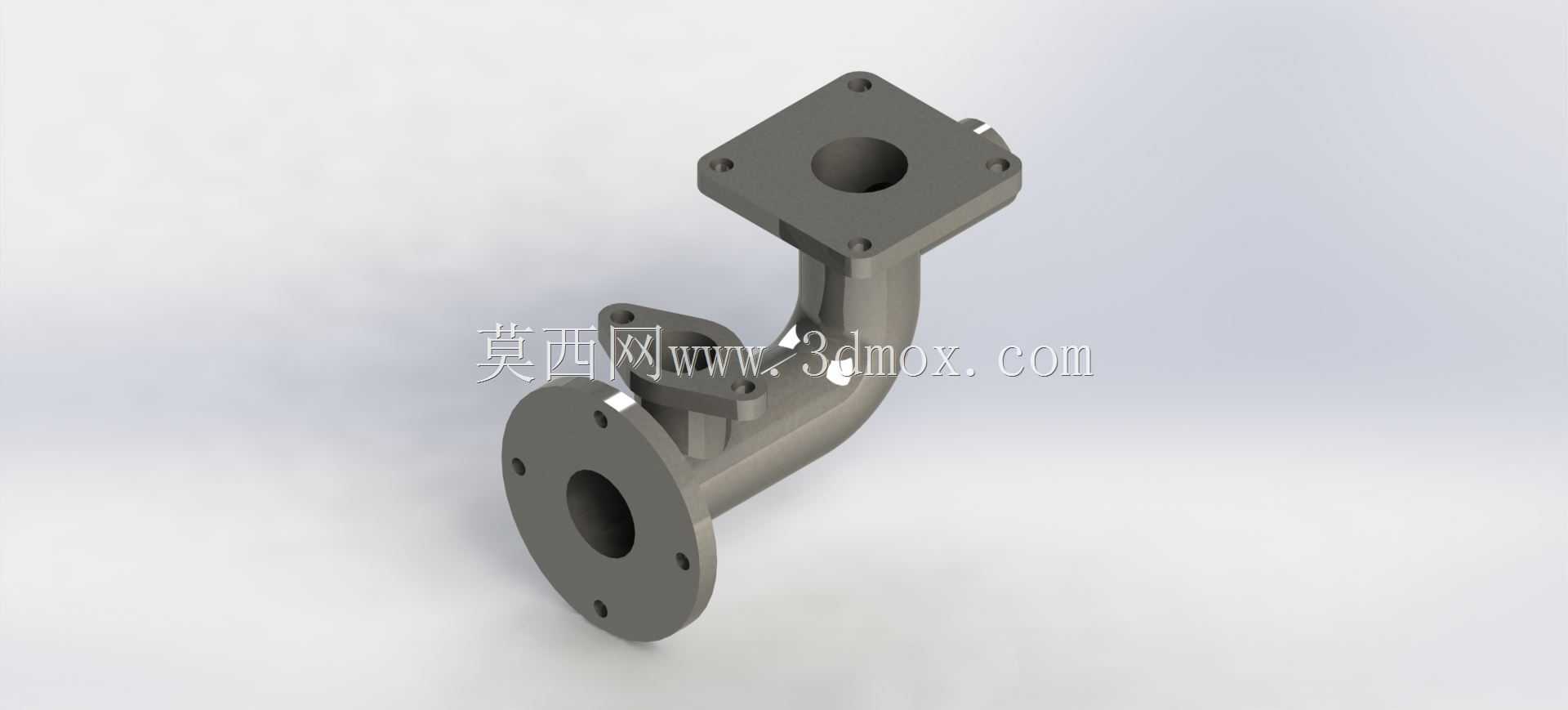

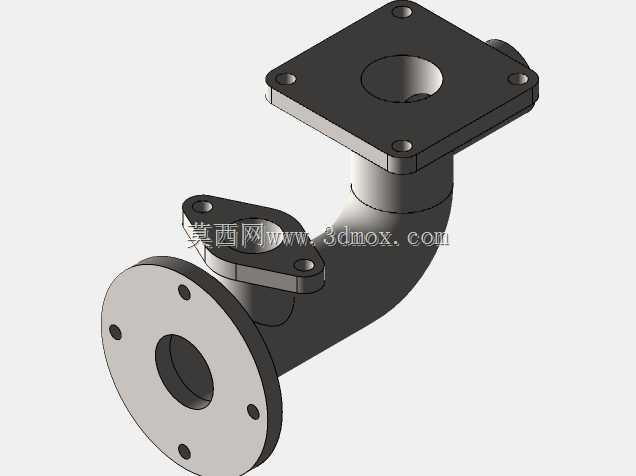

　　这类多接口弯管构件主要应用在工业流体输送系统的管路转向分流场景，常见于化工介质输送管线、液压动力回路、气动控制管路以及小型设备的冷却循环回路中，承担管路转向、多支路汇流或分流的连接作用，可在有限的安装空间内完成不同走向管路的对接，减少管路拼接带来的泄漏风险点。从结构设计来看，构件主体为90度左右的弯转流道，三个连接端均采用法兰式连接结构，每个法兰端面都预留了均匀分布的螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管路、设备接口的刚性密封连接，能承受常规工况下的管路内压与一定的外部振动载荷。设计过程中首先要确定流道的通径尺寸，匹配对应管路的流量要求，弯管段的曲率半径经过合理取值，避免流道弯折角度过小造成介质流动阻力陡增，

　　减少介质在弯折处的紊流与冲蚀磨损。三个法兰的安装面朝向分别对应三个不同的空间维度，适配不同走向的管路对接需求，每个法兰的安装孔位都做了同轴度与位置度公差约束，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位导致的强制装配问题。构件的壁厚根据常规应用场景的压力等级做了匹配设计，弯管段与法兰衔接的位置做了圆弧过渡处理，避免应力集中造成的结构失效，长期运行过程中可降低管路振动带来的疲劳损伤风险。安装边界方面，三个法兰的端面间距、安装孔中心距都经过精准校核，可适配现有标准规格的管路法兰对接，不需要额外制作过渡转接件，安装时只需根据介质特性选配对应材质的密封垫片，按照对角顺序逐步拧紧连接螺栓即可完成装配，后期维护拆卸也较为便捷，

　　可单独更换该构件而无需改动整段管路布局。流道内壁做了顺滑过渡处理，没有突兀的台阶或棱角，可减少介质输送过程中的阻力损失，也能避免介质中的固体杂质在弯折处堆积堵塞，适配洁净度要求较高的流体输送场景，也可用于带有少量固体颗粒的介质输送工况。
