传感设备配套钣金安装固定支架结构

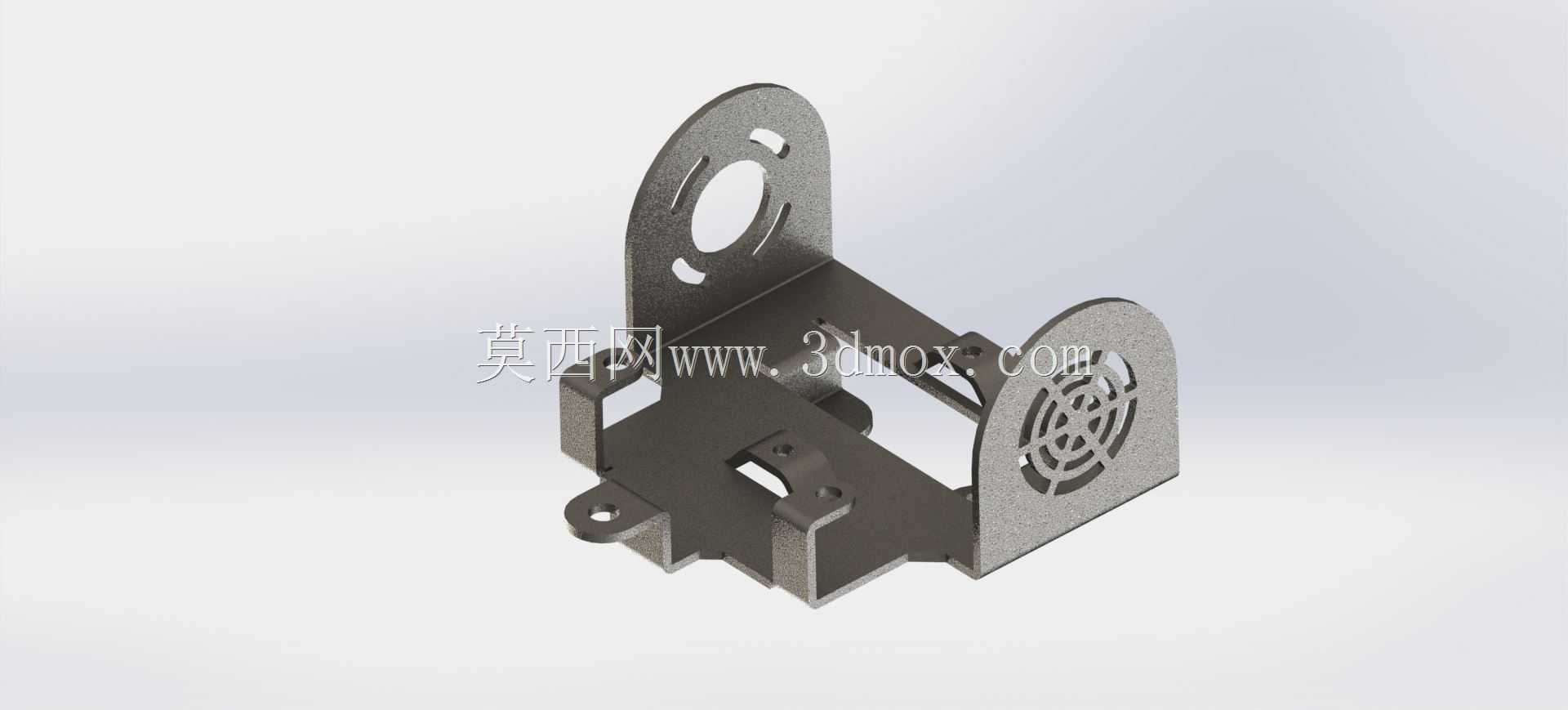

　　这类钣金支架主要应用在工业传感检测单元的安装固定场景，多配套光电、视觉类小型传感模组使用，在自动化产线的检测工位、小型智能设备的传感集成部位都能见到同类结构的应用，核心作用是为传感核心元件提供稳定的安装载体，同时兼顾防护、走线避让、多工位适配的实际需求。从实际使用场景来看，这类支架往往需要适配狭小的设备内部安装空间，因此在结构设计上优先采用一体化钣金折弯成型工艺，减少拼接零件数量，既控制整体重量，也能避免多零件拼接带来的装配累积误差，保证传感元件的安装位置精度。设计过程中首先要明确安装边界：支架底部预留的两个带孔安装耳，是用来适配M3规格的标准紧固件，可直接固定在设备型材基座或者安装面板上，安装孔做了长圆余量设计，

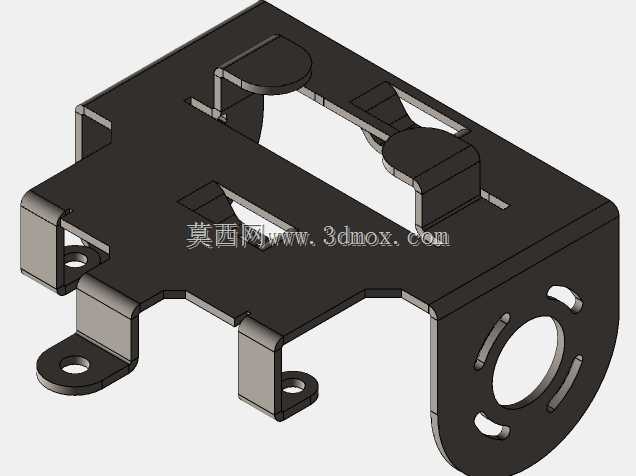

　　允许装配时做±1mm的位置微调，抵消基座加工的位置公差，降低现场装配的对位难度。两侧的立式支撑耳上开设的大直径圆孔，是用来穿装传感镜头或者检测探头的，孔周的三个小缺口是定位卡点，配合传感元件外壳的凸筋可以直接卡接定位，不需要额外设计压块结构，减少装配工序。支撑耳上的扇形镂空格栅，一方面是为了减轻支架整体重量，另一方面是给工作中发热的传感元件预留散热通风通道，避免封闭结构导致热量积聚影响传感元件的检测精度。支架中部的镂空腔体是用来放置传感元件的驱动电路板，腔体侧壁预留的卡槽可以直接卡入PCB板，不需要额外打螺丝固定，腔体侧面的缺口是走线通道，方便电路板的供电、信号线缆引出，同时避免线缆被折弯结构的锐边割破。

　　整个结构的折弯圆角都按照常规钣金加工的内R0.5设定，适配1.2mm厚度的冷轧钢板或者镀锌板材加工，所有外露边缘都设计了压毛边的折边结构，避免装配和维护过程中划伤操作人员。在建模阶段就同步考虑了钣金展开的工艺性，所有折弯边的避空位都做了合理预留，不会出现展开后工艺缺口不足导致折弯干涉的问题，也没有设计超出常规钣金加工能力的过小孔位或者过深拉伸结构，拿到展开图就可以直接用于激光下料、折弯成型，不需要二次做工艺修正。这类支架的外形尺寸控制在60mm50mm45mm的范围内，不会占用过多设备内部空间，同时能兼容市面上多数小型工业传感模组的安装尺寸，不需要针对不同型号的传感元件重新设计支架，只需要微调支撑耳的开孔尺寸就能适配，具备一定的通用适配性。结构上的加强筋设计是通过折弯边的翻边实现的，没有额外焊接加强件，在控制重量的同时保证了支架的结构刚性，即使在设备运行产生持续振动的工况下，也不会出现支架变形导致传感元件偏移、检测失准的问题。
