共轴双旋翼遥控直升机结构设计

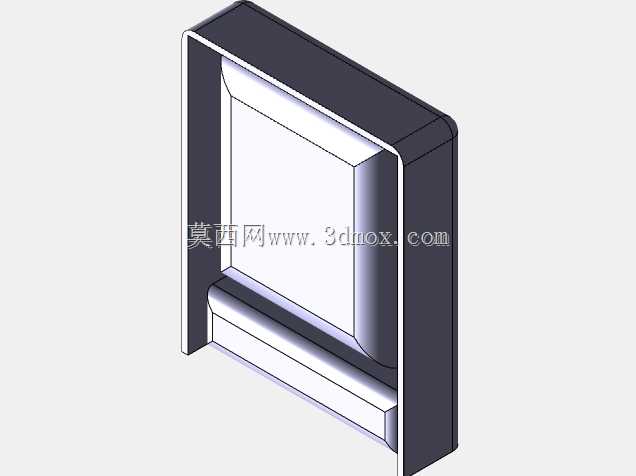

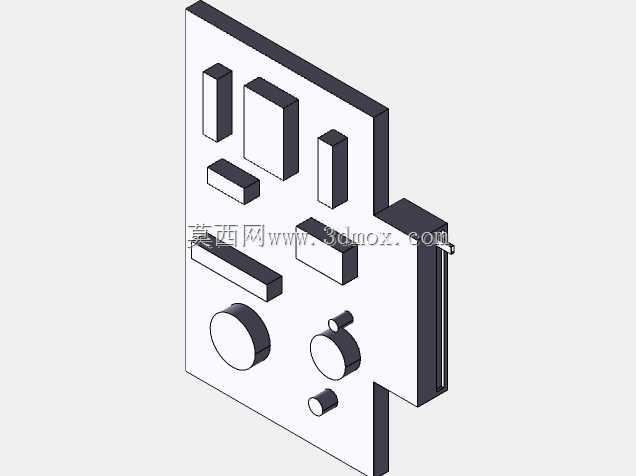

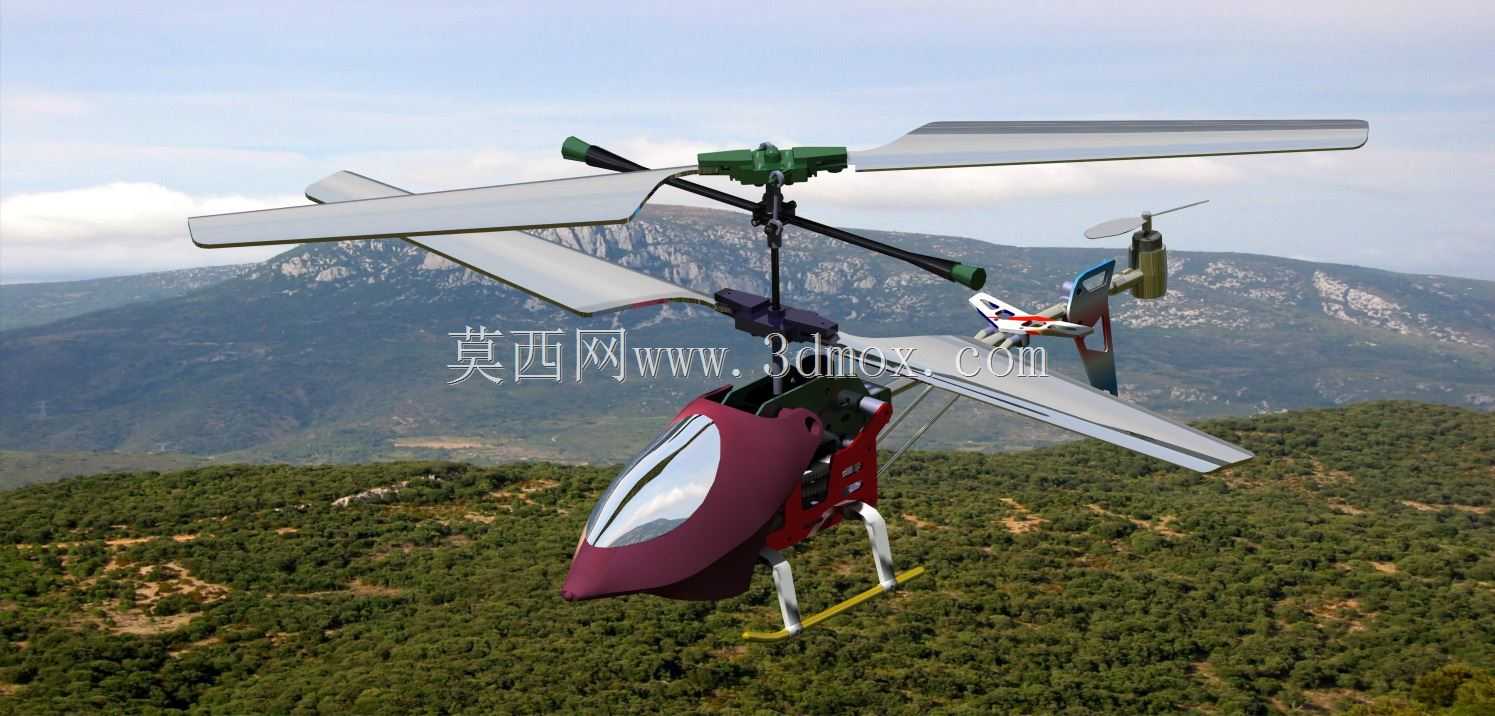

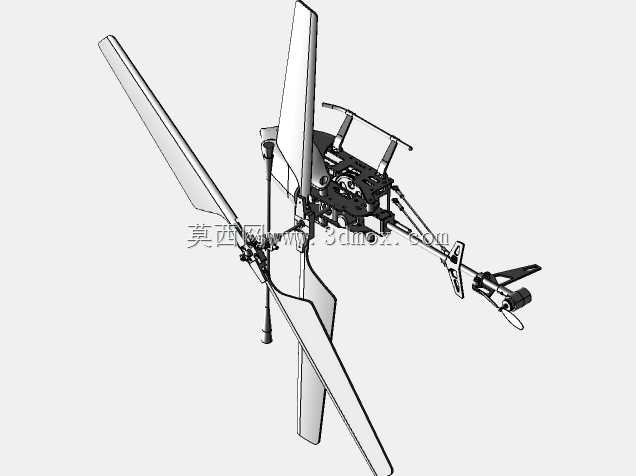

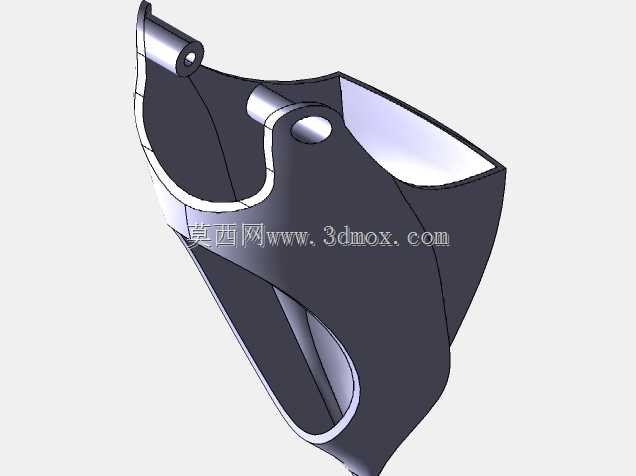

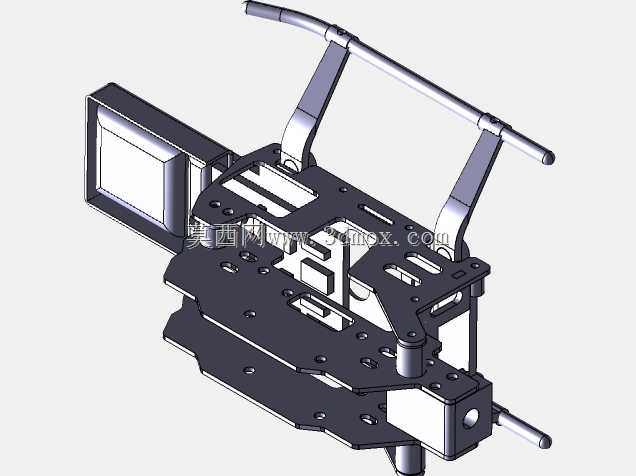

　　这款共轴双旋翼布局的遥控直升机，核心应用场景覆盖航模竞技、低空航拍载体、青少年航空科教实训多个领域，区别于传统单旋翼带尾桨的直升机结构，其采用上下两层反向旋转的主旋翼设计，无需额外设置尾桨抵消反扭矩，整体结构更紧凑，动力损耗更低，在小尺寸航模产品中能实现更稳定的悬停表现，对新手操控的容错率更高。从结构设计逻辑来看，整机先完成气动外形的概念验证与二维布局规划，再逐层搭建三维实体结构，机头采用流线型整流罩设计，曲面弧度经过反复调整，既可以降低前飞过程中的空气阻力，也能为内部的飞控板、电池、接收模块预留足够的安装空间，整流罩预留的透明视窗区域，可直观观察内部核心部件的排布状态，也方便后期调试时快速排查接线故障。起落架采用滑橇式结构，

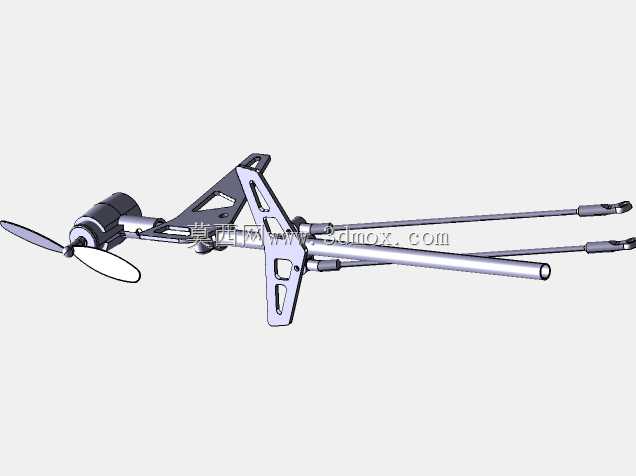

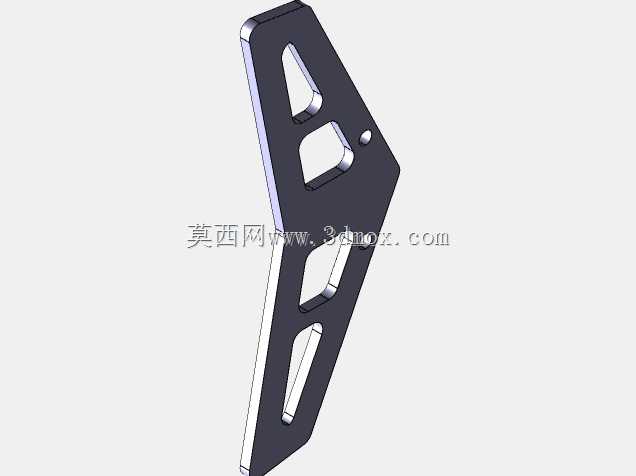

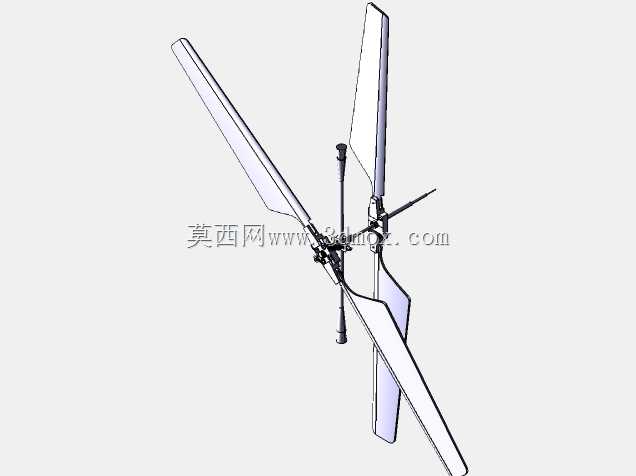

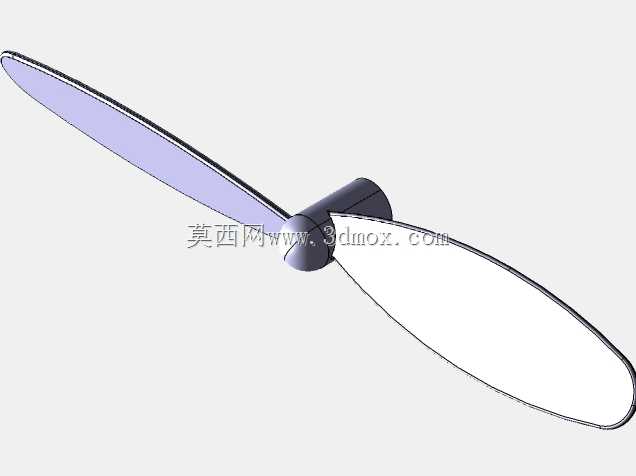

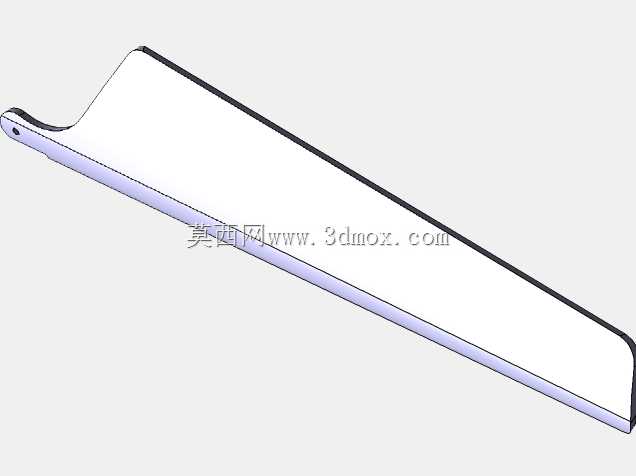

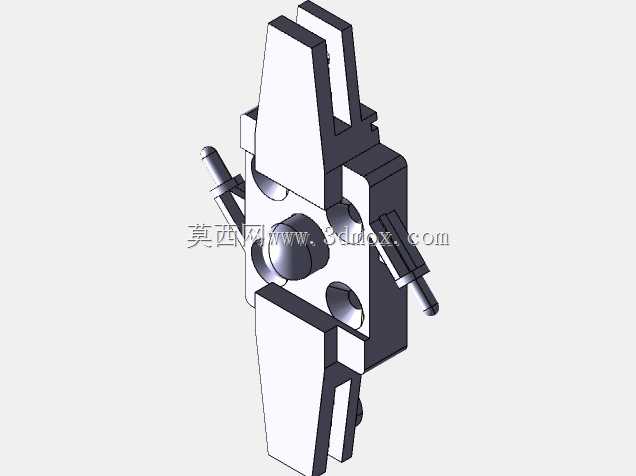

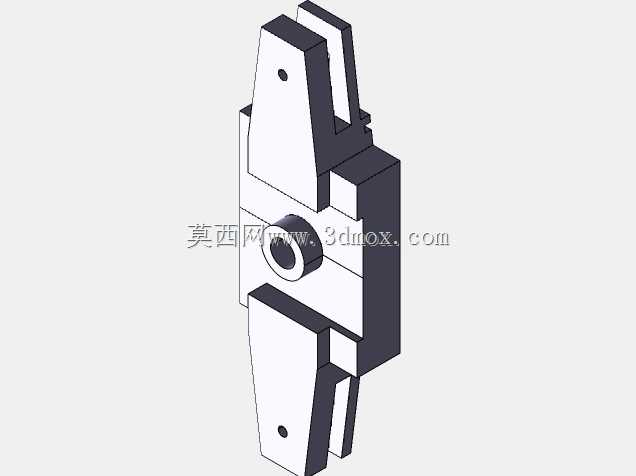

　　两根支撑臂从机身下部延伸而出，底部带有横向的防滑接触条，降落时可以通过自身结构形变吸收冲击能量，无需额外加装减震阻尼结构，同时起落架的安装位置经过重心匹配，确保静态放置时机身保持水平，不会出现前倾或者侧翻的问题，安装边界上起落架与机身下部的连接点采用快拆卡扣设计，维护更换时无需拆解机身主体结构。旋翼系统是整个设计的核心部分，上下旋翼的桨叶采用对称翼型，桨根与旋翼夹的连接位置带有角度调节结构，可根据实际飞行需求调整桨距，适配不同的起飞重量与机动动作需求，旋翼头部分集成了倾斜盘结构，可通过舵机驱动实现周期变距，完成前后、左右方向的飞行动作，尾杆部分仅设置小型的稳定翼与装饰性尾桨结构，不参与扭矩抵消，仅在大速度前飞时提供纵向稳定力矩，

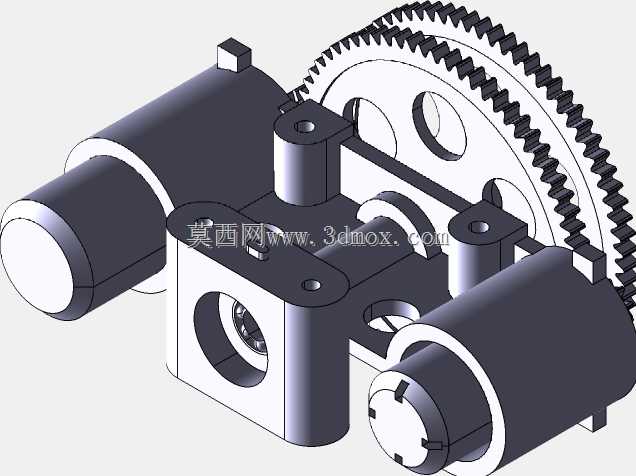

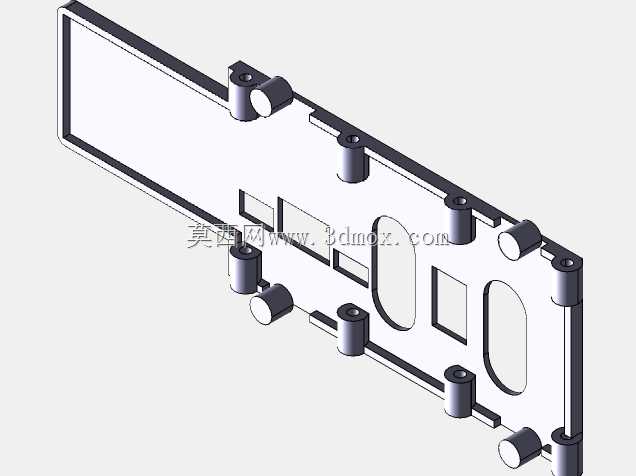

　　避免机身出现俯仰方向的发散。机身内部的动力舱、电池舱、舵机安装位都做了定位卡槽设计，各个部件安装时无需额外打胶固定，依靠卡槽与卡扣即可完成定位，既降低了装配难度，也能避免飞行过程中部件移位导致的重心偏移。整机的尺寸控制适配常规航模收纳包的携带需求，旋翼展开直径控制在合理范围内，室内外场地均可完成飞行操作，结构件的壁厚设计兼顾轻量化与结构强度，旋翼部分采用轻质刚性材料，既保证旋转过程中不会出现过大的形变导致气动效率下降，也能在发生轻微碰撞时通过自身弹性形变吸收能量，避免结构断裂。
